Installationsanleitung Vacuum Tooling Neology (00166109-01) SIPLACE HF3 Ausgabe 02/2005 8 Funktionsprinzip des V akuumschalters: 1 1 Programmi erung siehe 1. 6.3. 1 Wird der V akuu mschwell wert nic ht erreic ht so kann …
Installationsanleitung Vacuum Tooling Neology (00166109-01) SIPLACE HF3
Ausgabe 02/2005
7
1.3 Funktionsprizip mit Stromlaufplänen
Sind die Stecker X34 (BB 1), X35 (BB 2) auf der Umsetzplatine (00359425-xx) gesteckt, so ist die
Option aktiviert und die Signalleitungen können entsprechend ausgewertet werden. 1
1
Abb. 1.3.1 Umsetzplatine HS-60; HF (Art. Nr. 00359425-xx)
1
1
1
1
1
1
1
1
1
1
1
1
Installationsanleitung Vacuum Tooling Neology (00166109-01) SIPLACE HF3
Ausgabe 02/2005
8

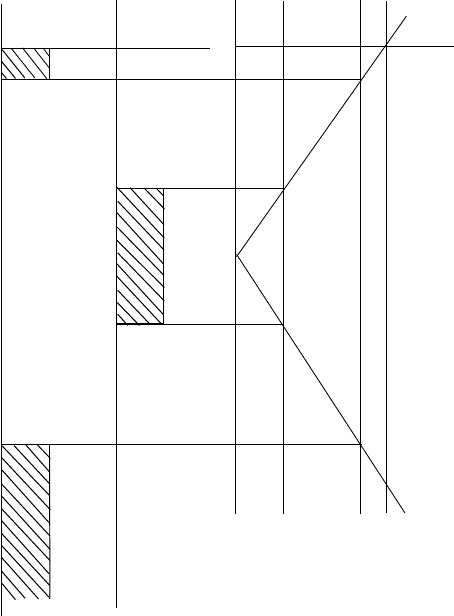

Funktionsprinzip des Vakuumschalters: 1
1
Programmierung siehe 1.6.3. 1
Wird der Vakuumschwellwert nicht erreicht so kann der Bestückprozess nicht gestartet werden.1
Nach Beendigung des Bestückvorgangs muss das Vakuum bis zum eingestellten Schwellwert
(150mbar) abgebaut sein, damit der Hubtisch nach unten verfahren kann. 1
Die Abfrage des Vakuum-Schwellwerts erfolgt nur unmittelbar nach Hochfahren des Hubtisches.1
Ein Vakuumabfall während des Bestückens kann nicht detektiert werden. 1
0 bar
- 1 bar
A 2
H 1
Ausgang 1
Ausgang 2
- 150 mbar
- 700 mbar
wenn 1==>
Signal, daß mit dem
Bestücken begonnen
werden kann
wenn 1==>
Signal, daß Hubtisch
abgesenkt werden kann
Installationsanleitung Vacuum Tooling Neology (00166109-01) SIPLACE HF3
Ausgabe 02/2005
9
Stromlaufplan zur Verkabelung der Option 1
1
