Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri
Începând cu versiunea 713.0 Ediţia 11/2019 3.3 Dimensiuni şi greutate
111
3.3.1.1 Prezentarea generală a dimensiunilor
3
Fig. 3.3 - 1 Prezentarea generală a dimensiunilor - exemplu SIPLACE X2 S / X3 S / X4 S
Exemplu:
(1) Lungime = 1948 mm
(2) Lăţime = 2647 mm
(3) Înălţime = 1852 mm
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE Seria X S
3.3 Dimensiuni şi greutate Începând cu versiunea 713.0 Ediţia 11/2019
112
3.3.1.2 Înălţimea capotei de protecţie ridicate
3

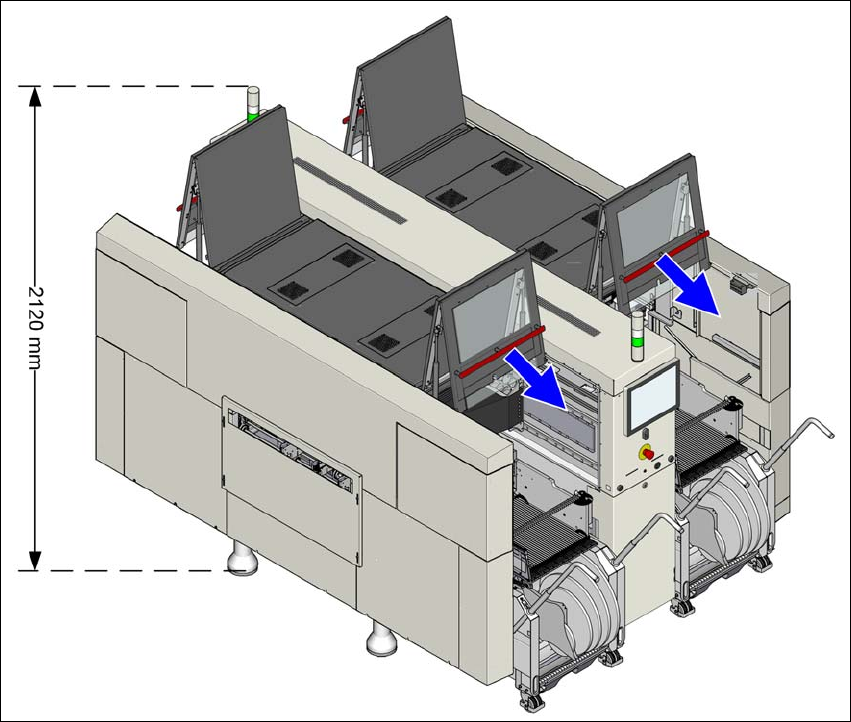

Fig. 3.3 - 2 Înălţimea capotei de protecţie ridicate - dimeniuni în mm (exemplu SIPLACE X4i S)
Dimensiunile specificate se referă la înălţimea maximă de transport a plăcilor de circuite de 950
mm.
(1) Înălţimea variază în funcţie de înălţimea de transport a plăcii de circuite
–la înălţimea de transport a plăcii de circuite 900 mm = 195 mm ± 15 mm
–la înălţimea de transport a plăcii de circuite 930 mm = 225 mm ± 15 mm
–la înălţimea de transport a plăcii de circuite 950 mm = 245 mm ± 15 mm
Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri
Începând cu versiunea 713.0 Ediţia 11/2019 3.3 Dimensiuni şi greutate
113
3.3.2 Razele de manevrare ale cărucioarelor de componente
3

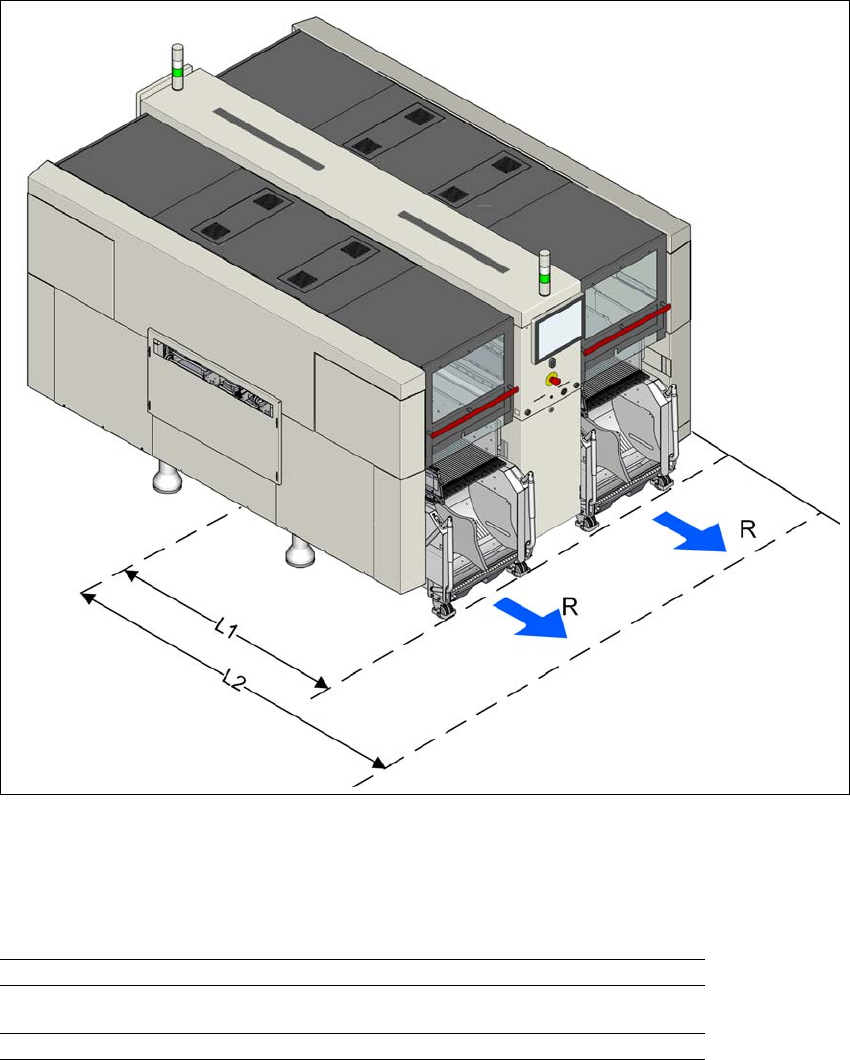

Fig. 3.3 - 3 Razele de manevrare ale cărucioarelor de componente la plantatorul de componente din X-Seria S
Razele de manevrare R ale cărucioarelor de componente la plantatoarele de componente din X-
Seria S sunt de:
3
3
3
Raza de manevrare R poziţie locaţie 600 mm
Distanţa L1: de la mijlocul maşinii până la muchia exteri-
oară a căruciorului de componente X
1470 mm
Distanţa L2: de la mijlocul maşinii până la perete 2070 mm
