3.5.4.2 Prezentare generală - tip VX4.25/0-47 IE3
Cod articol 03224400-xx Pompă de vid VX4.25/0-47 IE3
3

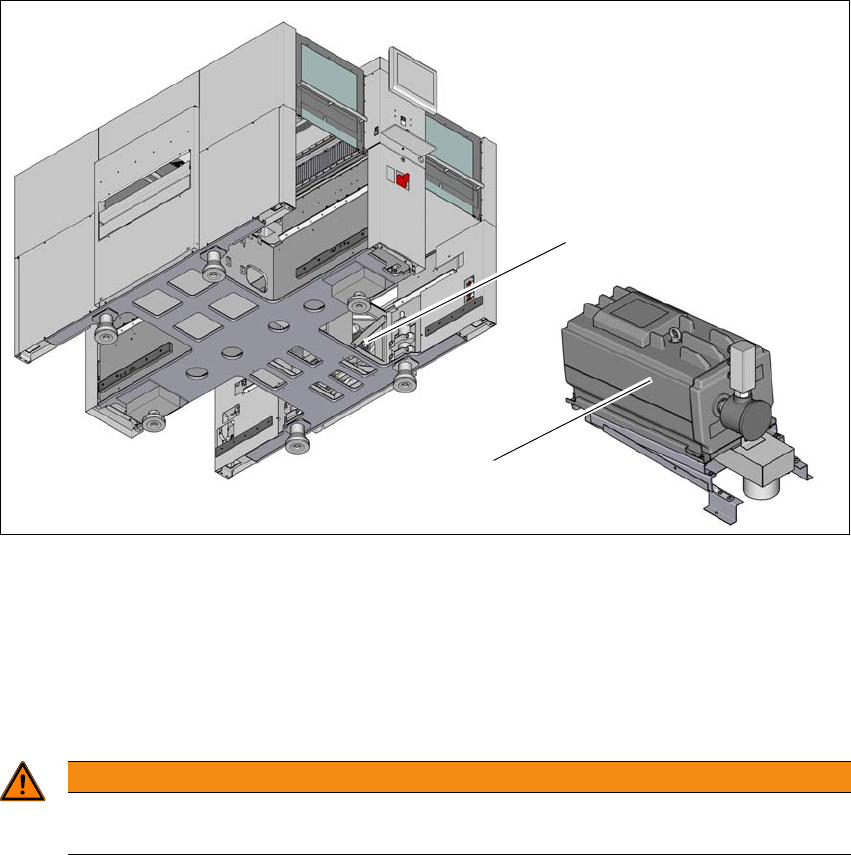

Fig. 3.5 - 4 Prezentare generală - pompă de vid
(1) Locul de montare a pompei de vid
(2) Pompă de vid VX 4.25 IE3
3.5.4.3 Indicaţii de siguranţă pentru pompa de vid
3
3.5.4.4 Descriere
Numai SIPLACE SpeedStar poate fi acţionat cu pompa de vid. În SIPLACE X-Seria S, SIPLACE
SpeedStar cu pompă de vid este opţional.
În combinaţie cu pompa de vid consumul de aer comprimat la capul SpeedStar (C&P20P/P2) se
reduce considerabil. O pompă de vid poate alimenta până la două capete SpeedStar (C&P20P/
P2). Astfel se pot aplica maxim două pompe de vid (la 4 x C&P20P/P2). Costurile de exploatare
curentă se reduc în funcţie de costurile energiei.
(1)
(2)
AVERTIZARE
Respectaţi instrucţiunile de siguranţă din manualul de utilizare livrat al pompei de vid
respective.
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE Seria X S
3.5 Cap de plantare Începând cu versiunea 713.0 Ediţia 11/2019
124
Pompa de vid se porneşte şi se opreşte împreună cu plantatorul de componente. Pentru a împie-
dica supraîncălzirea motorului softul staţiei ţine cont în mod automat de un timp de rulare ulteri-
oară de 6 minute.
3
3.5.4.5 Indicaţii de întreţinere
Respectaţi instrucţiunile suplimentare de întreţinere ale pompei de vid.
Pentru aceasta citiţi secţiunea corespunzătoare în instrucţiunile de întreţinere a plantatorului
de componente.
INDICAŢIE
Valorile pentru consumul de aer comprimat veţi găsi în paragraful 3.3
, pagina 110.
Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri
Începând cu versiunea 713.0 Ediţia 11/2019 3.5 Cap de plantare
125
3.5.5 SIPLACE MultiStar CPP
3
3
Fig. 3.5 - 5 SIPLACE MultiStar CPP - vedere din faţă, grupe funcţionale partea 1
(1) Mâner
(2) Stea cu 12 segmente
(3) Segment cu acţionare DP integrată
ATENŢIE
Capul de plantare se va deplasa numai de la mâner
Deplasarea capului de plantare este permisă numai cu mâna şi numai de mânerul pre-
văzut în acest scop.
(2)
(3)
(1)
