Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri
Începând cu versiunea 713.0 Ediţia 11/2019 3.5 Cap de plantare
125
3.5.5 SIPLACE MultiStar CPP
3
3

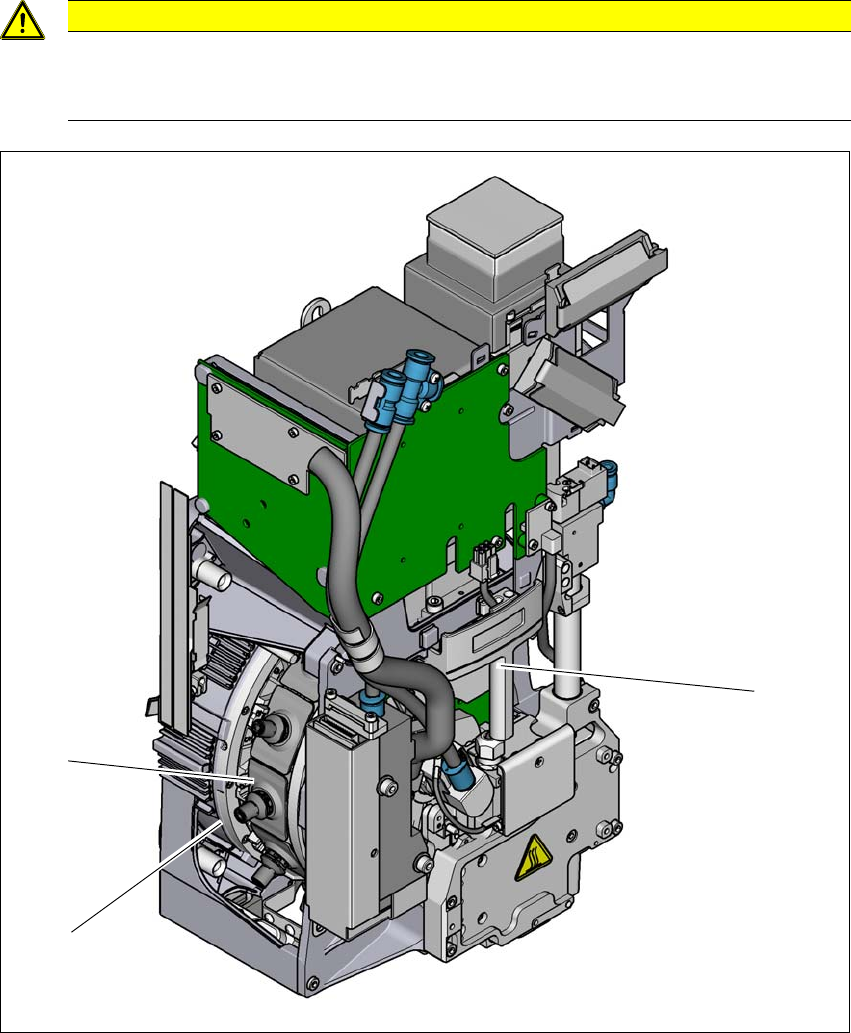

Fig. 3.5 - 5 SIPLACE MultiStar CPP - vedere din faţă, grupe funcţionale partea 1
(1) Mâner
(2) Stea cu 12 segmente
(3) Segment cu acţionare DP integrată
ATENŢIE
Capul de plantare se va deplasa numai de la mâner
Deplasarea capului de plantare este permisă numai cu mâna şi numai de mânerul pre-
văzut în acest scop.
(2)
(3)
(1)
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE Seria X S
3.5 Cap de plantare Începând cu versiunea 713.0 Ediţia 11/2019
126
3
Fig. 3.5 - 6 SIPLACE MultiStar CPP - vedere din faţă, grupe funcţionale partea 2
(1) Camera componentelor C&P, tip 30 GigE
(2) Motor cu cuplu constant pentru acţionarea stelei
(3) Acţionare Z (motor liniar)
(4) Cilindru de rapel
(5) Supapă de reglare a presiunii
(1)
(2)
(3)
(4)
(5)
Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri
Începând cu versiunea 713.0 Ediţia 11/2019 3.5 Cap de plantare
127
3
Fig. 3.5 - 7 SIPLACE MultiStar CPP - vedere din spate, grupe funcţionale partea 3
(1) Detector de componente
(2) Poziţia de montaj pentru o înălţime a componentei de până la 11,5 mm
(3) Poziţia de montaj pentru o înălţime a componentei de până la 6 mm
3.5.5.1 Poziţiile de montaj ale capului SIPLACE MultiStar CPP
Capul SIPLACE MultiStar CPP poate fi montat în două poziţii diferite la suportul capului:
– SIPLACE MultiStar CPP în poziţia de montaj superioară
În această poziţie pot fi prelucraţi toate componentele până la o dimensiune de 50 mm x
40 mm şi o înălţime până la 15,5 mm. 3
(3)
(2)
(1)
