3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE Seria X S
3.7 Sistemul de transport al PCB-urilor Începând cu versiunea 713.0 Ediţia 11/2019
144
3.7.3 Structura transportorului flexibil dublu
Transportorul flexibil dublu dispune de două piste de transport independente din punct de vedere
electric şi mecanic. Latura fixă de transport este în mod standard pe partea dreaptă. Pentru trans-
portorul dublu se poate alege partea fixă de transport să fie în dreapta sau în stânga Poziţia văngii
fixe se poate monta conform specificaţiilor. În funcţie de cerinţe, transportorul dublu poate funcţi-
ona atât ca transportor dublu, cât şi ca transportor simplu.
3

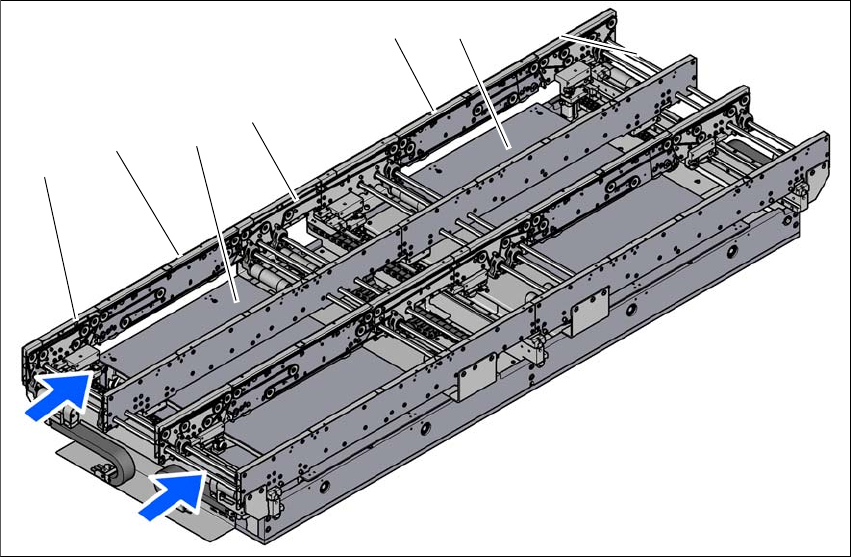

Fig. 3.7 - 2 Structura transportorului dublu de PCB-uri
(1) Banda de alimentare
(2) Banda de prelucrare 1
(3) Masă ridicătoare 1
(4) Bandă intermediară
(5) Banda de prelucrare 2
(6) Masă ridicătoare 2
(7) Bandă de evacuare
T1 Pista de transport 1
T2 Pista de transport 2
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri
Începând cu versiunea 713.0 Ediţia 11/2019 3.7 Sistemul de transport al PCB-urilor
145
3.7.3.1 Transportor flexibil dublu de plăci de circuit - piste de transport şi tipuri de transport
Pista de transport din dreapta (în direcţia de transport) este denumit "Transport 1", iar pista din
stânga "Transport 2" (vezi Fig. 3.7 - 4
, pagina 146).
3.7.3.2 Transportor dublu de PCB-uri în modul "Transportor simplu"
Transportorul dublu poate fi configurat on-line ca un transportor simplu. Pentru aceasta o pistă de
transport se uneşte complet şi se dezactivează (vezi Fig. 3.7 - 3
). Acest lucru face posibilă o lăţime
a pistei de transport de maxim 510 mm.
3

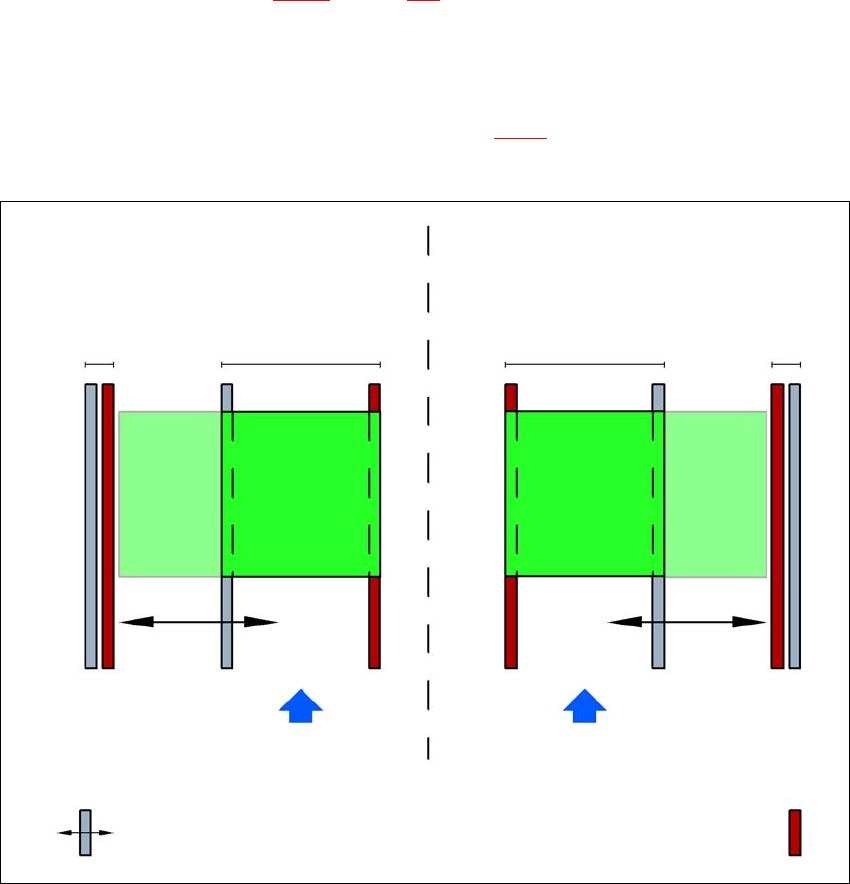

Fig. 3.7 - 3 Transportor flexibil dublu în modul "Transportor simplu"
Transportor dublu cu pistă de transport 2 lărgită
(latură transportor fixă în stânga)
Pista de transport 2
dezactivată
Pista de transport 1 Pista de transport 2 Pista de transport 1
dezactivată
Direcţia de transport a
PCB-urilor
Direcţia de transport a PCB-
urilor
Latura fixă a transportorului
Transportor dublu cu pistă de transport 1 lărgită
(latură transportor fixă în dreapta)
Latura mobilă a transportorului
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE Seria X S
3.7 Sistemul de transport al PCB-urilor Începând cu versiunea 713.0 Ediţia 11/2019
146
3.7.3.3 Regimul de transport asincron
În regim asincron va fi alimentată întotdeauna o singură placă de circuite la o pistă de transport,
în timp ce o altă placă va fi deplasată în poziţia de plantare pe a doua pistă de transport. Prin
această metodă poate fi economisită întreaga durată de transport, ceea ce conduce - în special
la plăcile de circuite cu durată scurtă a cadenţei - la o creştere semnificativă a productivităţii. Dacă
plantatorul de componente este alimentat cu datele comenzii (panouri PCB, configurare), în orice
moment al procesului de plantare plăcile de circuite prezente la benzile de intrare vor fi transpor-
tate la banda de prelucrare corespunzătoare (dacă banda de prelucrare este liberă). Procesul de
plantare începe imediat ce o placă de circuite a fost transportată în zona de prelucrare. Plăcile de
circuite sunt plantate succesiv.
Dacă operaţia de plantare este întreruptă, interfaţa de transport va fi blocată şi plăcile de circuite
aflate în acest moment pe benzile de prelucrare vor fi plantate integral.
Interfaţa de transport este blocată respectiv deblocată simultan pentru ambele piste de transport.
3

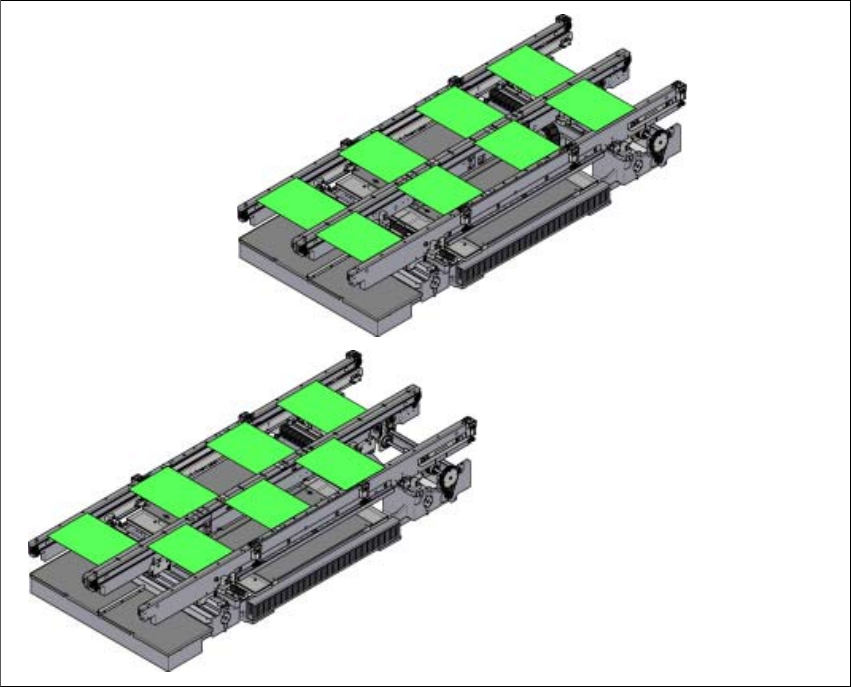

Fig. 3.7 - 4 Regimuri de transport
Regimul de transport sincron
Regimul de transport asincron
