3 Date tehnice ş i subansambluri Instruc ţ iuni de utilizare SIPLACE Seria X S 3.7 Sistemul de transport al PCB-urilor Începând cu versiunea 713.0 Edi ţ ia 11/2019 148 3.7.5 Defini ţ ia boltei pl ă cii de circuite 3.7.5.…
Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri
Începând cu versiunea 713.0 Ediţia 11/2019 3.7 Sistemul de transport al PCB-urilor
147
3.7.3.4 Regimul de transport sincron
În regim sincron, sunt transportate simultan în poziţia de plantare două plăci de circuite. Acestea
vor fi prelucrate ca panouri PCB comune. La produse cu conţinuturi de plantare puternic diferite
între ele, prin optimizarea comună a conţinutului complet de plantare a celor două plăci de circuite
se obţine o creştere a capacităţii.
Timpul aferent transportului plăcilor de circuite se reduce, deoarece sunt transportate întotdeauna
două plăci de circuite simultan. În plus, se obţine un grad mai ridicat de exploatare a configuraţiei
pipetelor.
Plăcile de circuite de pe pistele de transport 1 şi 2 sunt deplasate sincron (adică benzile transpor-
toare sunt independente una de cealaltă, dar sunt acţionate sincron) pe căile de transport. Capa-
citatea de plantare pentru pistele de transport 1 şi 2 trebuie organizată într-un singur panou PCB
prin două circuite individuale.
Dacă la începutul operaţiei de plantare este ocupată o singură pistă de transport, circuitul indivi-
dual al acestei căi de transport va fi identificat ca "exclus de la plantare".
La funcţionarea în regim sincron a transportorului dublu de PCB-uri, opţiunea "Transmitere date
PCB-uri" (Whispering Down The Line) este dezactivată. Opţiunea "Marcaj de cerneală global" nu
este permisă.
3.7.3.5 I-Placement
Suplimentar la modul de transport sincron şi asincron este disponibil şi I-Placement. Cu I-Place-
ment ambele capete lucrează simultan şi plantează fiecare câte o placă de circuite complet inde-
pendent unul de celălalt. Prin aceasta se obţine încă o creştere a capacităţii.
3.7.4 Comanda şi reglarea lăţimii
3.7.4.1 Comanda prin meniul funcţiilor individuale
Informaţii referitoare la comanda sistemului de transport al PCB-urilor şi la meniul funcţiilor indivi-
duale găsiţi în funcţia de asistenţă on-line.
3.7.4.2 Reglarea automată a lăţimii
Benzile transportoare sunt reglate la lăţimea nominală după recepţionarea comenzii. La transpor-
torul dublu sunt posibile lăţimi diferite.
Informaţii detaliate cu privire la modificarea lăţimii pistei de transport găsiţi în funcţia de asistenţă
on-line.
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE Seria X S
3.7 Sistemul de transport al PCB-urilor Începând cu versiunea 713.0 Ediţia 11/2019
148
3.7.5 Definiţia boltei plăcii de circuite
3.7.5.1 Bolta PCB-ului în timpul transportului
Bolta PCB-ului transversal pe direcţia de transport poate fi max. 1% din diagonala PCB-ului, însă
nu mai mult de 2 mm
3
Bolta PCB-ului transversal în direcţia de transport + grosimea PCB-ului < 5,5 mm. Îndoirea (ridi-
carea) muchiei frontale ale plăcii de circuite este de max. 2,5 mm.
3
3
Muchie de prindere fixă
Dispozitiv de prindere mobil
Placă de circuite
Latură de transport
Muchie de prindere fixă
Bandă de transport
Direcţia de transport a PCB-urilor
Muchia frontală a plăcii de circuite
Muchia frontală a plăcii de circuite
Bandă dreaptă de transport
Bandă stângă de transport
Direcţia de transport a PCB-urilor
Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri
Începând cu versiunea 713.0 Ediţia 11/2019 3.7 Sistemul de transport al PCB-urilor
149

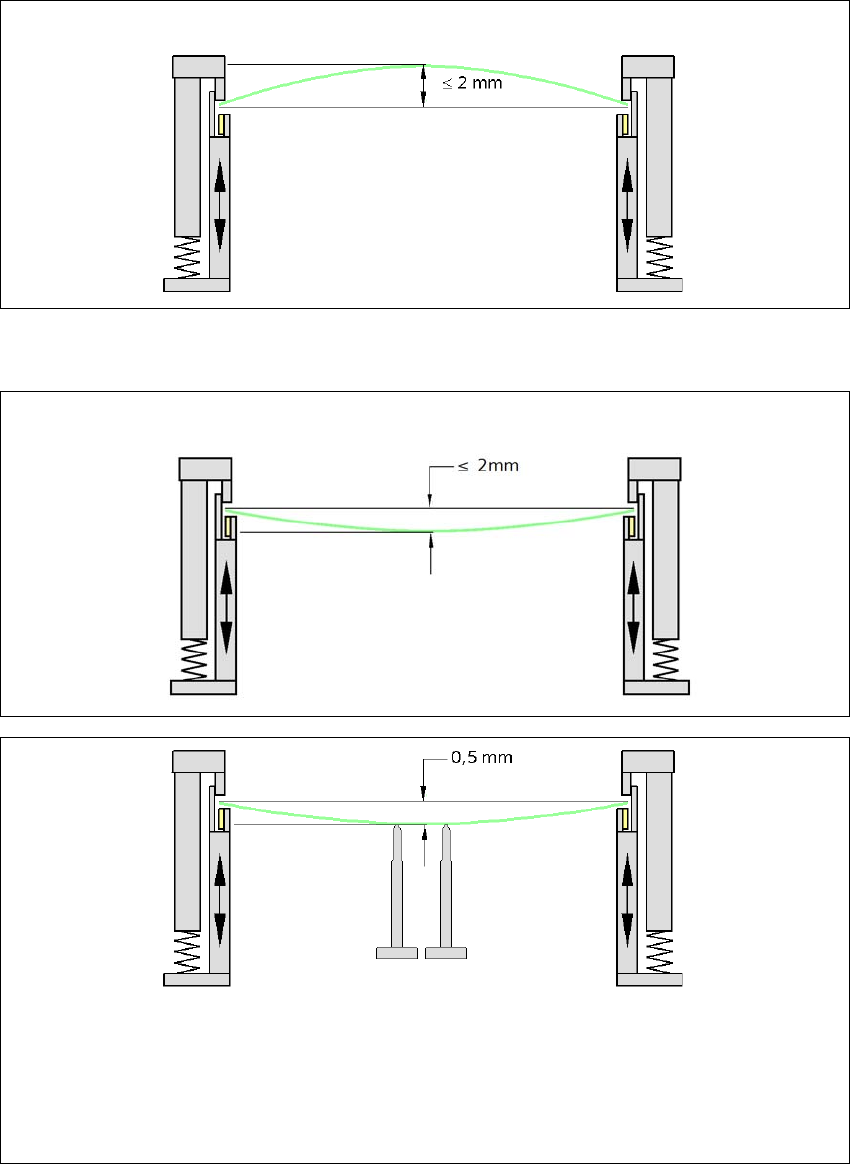

3.7.5.2 Bolta PCB-ului la plantare
3
3
Modificările poziţiei suprafeţei vor fi preluate automat de funcţiile pentru învăţarea înălţimii.
3
3
Boltă PCB în sus de max. 2,5 mm
Boltă PCB în jos de max. 2,5 mm
Sprijin PCB
Pentru a nu afecta calitatea şi viteza plantării se recomandă folosirea unui sprijin pentru PCB, de
ex. Smart Pin Support, astfel ca bolta PCB-ului să nu depăşească 0,5 mm în jos.
