3 Date tehnice ş i subansambluri Instruc ţ iuni de utilizare SIPLACE Seria X S 3.8 Modul alimentator de band ă SIPLACE pentru SIPLACE X-Seria S Începând cu versiunea 713.0 Edi ţ ia 11/2019 168 3.8.7 Suport pentru magazii…
Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri
Începând cu versiunea 713.0 Ediţia 11/2019 3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE X-Seria S
167
3.8.6.2 Indicaţii de siguranţă
3.8.6.3 Date tehnice
3
3
3
3
Avertizare la accidentarea mâinilor
La rabaterea consolei în poziţia de parcare există pericolul de acci-
dentare a mâinilor.
La rabaterea consolei nu puneţi mâna între consolă şi
S
IPLACE PowerConnector X.
Lungime 648,4 mm (rabatat)
866,9 mm (desfăcut)
Lăţime 34,4 mm
Înălţime 188,4 mm
Locaţii ocupate 3
Greutate 3,2 kg
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE Seria X S
3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE X-Seria S Începând cu versiunea 713.0 Ediţia 11/2019
168
3.8.7 Suport pentru magazii tavă pentru cărucioarele de componente pentru
SIPLACE X-Seria S
Cod articol 00141285-xx Suport pentru magazia-tavă pentru X-Seria S
3

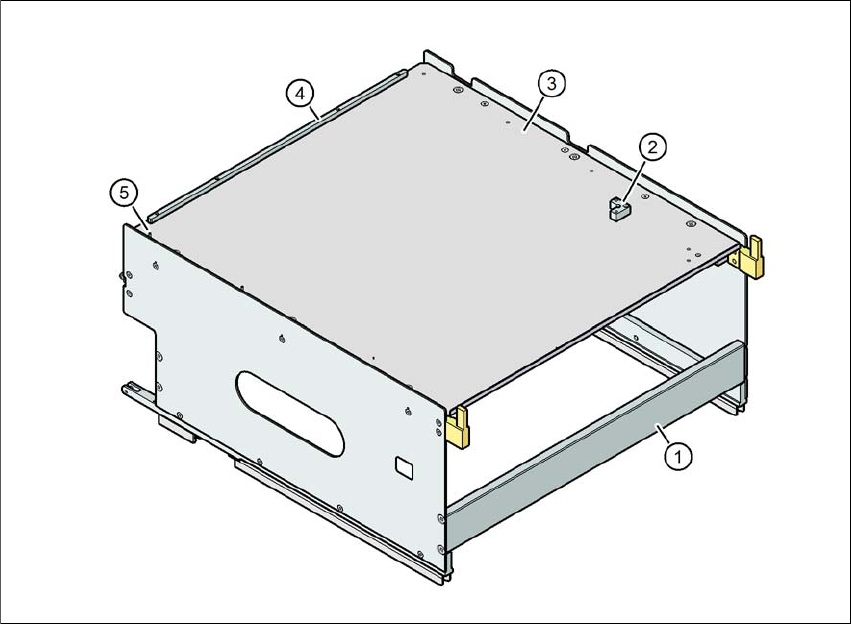

Fig. 3.8 - 10 Suport pentru magazia-tavă
(1) Suport pentru magazia-tavă pentru SIPLACE X Seria S
(2) Element unghiular de susţinere pentru 2. magazii tavă JEDEC
(3) Suport de magazii tavă
(4) Riglă opritoare pentru magazia-tavă JEDEC
(5) Ştift de poziţionare - punct zero al magaziei-tavă JEDEC
3
Magaziile-tavă JEDEC sau magaziile Waffle Pack se pot fixa cu magneţi pe suporţii magaziilor-
tavă. Dacă se aşează două magazii-tavă JEDEC, trebuie să le fixaţi cu rigle de fixare şi de reţi-
nere, aşa cu s-au folosit la suporţii magaziilor-tavă ai MTC.
Repere: Cod articol:
Magnet 00316593-xx
Rigle de fixare şi de reţinere pentru magazii JEDEC 00372615-xx
Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri
Începând cu versiunea 713.0 Ediţia 11/2019 3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE X-Seria S
169
3.8.7.1 Date tehnice
3
3.8.7.2 Numărul magaziilor-tavă pe locaţie şi plantator de componente
3.8.7.3 Utilizarea suportului magaziei-tavă la cărucioarele pentru componente din
X-Seria S
Aşezaţi ambele ghidaje de translaţie frontale (Poz. 1 din Fig. 3.8 - 11, pagina 170) ale supor-
tului pe ghidajul de înserare (poz. 6 din Fig. 3.8 - 11, pagina 170).
Împingeţi suportul de-a lungul profilelor de ghidare (poz. 7 din Fig. 3.8 - 11, pagina 170) spre
înainte. Suportul alunecă cu ghidajele de translaţie frontale (Poz. 1) şi posterioare (Poz. 2 din
Fig. 3.8 - 11, pagina 170) pe profilele de ghidare.
Împingeţi mai departe suportul până când ambele ştifturi de centrare din "faţă" (Poz. 4 din Fig.
3.8 - 11, pagina 170) intră complet în alezajele de centrare (poz. 10 din Fig. 3.8 - 11, pagina
170).
Totodată fiţi atent şi la ambele ştifturi de centrare "spate" (Poz. 3 din Fig. 3.8 - 11, pagina 170)
ale suportului. Ele trebuie să alunece fără probleme în degajările (Poz. 8 din Fig. 3.8 - 11, pa-
gina 170) riglei de centrare.
În poziţia de oprire a suportului se blochează clichetele de blocare (Poz. 9 din Fig. 3.8 - 11,
pagina 170) la rolele de blocare (Poz. 5) ale suportului.
Dimensiuni L x l x H 429 mm x 376 mm x 200 mm
Alocarea locaţiilor pe masa pentru componente 32 locaţii
*a
*)a Pe restul de 8 locaţii se pot plasa module de alimentatoare X. La utilizarea riglelor de fixare şi de reţinere
însă prin pârghia de fixare ce atârnă lateral spaţiul disponibil se reduce la 6 locaţii.
Pozibilităţi de aşezare la plantatoarele de com-
ponente din X-Seria S
Locaţiile 2 şi/sau 4
Gama capului de plantare TwinStar, CPP
*b
*)b Este permisă numai în poziţia de montaj înaltă (CPP_H).
INDICAŢIE
Informaţii detaliate
Înălţimea maximă a componentelot pe suportul pentru magazia-tavă se orientează după
înălţimea maximă a componentelor a capetelor de plantare folosite. La utilizarea maga-
ziilor tavă trebuie avut grijă, ca elementele componente nu au voie să fie peste înălţimea
de aducere a unui transportor standard.
Plantator de componente
electronice
Locaţia 2 Locaţia 4
X4 S 1 1
X3 S 2 1
X2 S 2 2
