Instruc ţ iuni de utilizare SIPLACE Seria X S 3 Date tehnice ş i subansambluri Începând cu versiunea 713.0 Edi ţ ia 11/2019 3.9 C ă rucior cu componente 181 3.9.8 Container pentru be nzi SIPLACE X-Seria S 3.9.8.1 Descrie…
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE Seria X S
3.9 Cărucior cu componente Începând cu versiunea 713.0 Ediţia 11/2019
180
3.9.7 Suport pentru rola de bandă suplimentară
3
Fig. 3.9 - 8 Suport pentru rola de bandă suplimentară (X-Seria S)
(1) Suport pentru rola de bandă suplimentară, cod articol 00141217-xx
(2) Dispozitiv de prindere a suportului
Modulele alimentatoare ale X-Seriei S pot prelucra benzi fără probleme, dacă distanţa laterală din-
tre modulul alimentator şi rola de bandă nu depăşeşte 60 mm. Dacă distanţa maximă admisibilă
nu poate fi respectată din cauza unei echipări prestabilite, recomandăm utilizarea suportului pen-
tru role de bandă suplimentare (poz. 1). Introduceţi pur şi simplu suportul în dispozitivul de prin-
dere (poz. 2) şi deplasaţi-l până când obţineţi o distanţă mai mică decât distanţa maximă
admisibilă de 60 mm. Căruciorul cu componente are în total 5 dispozitive de prindere. Fiecare su-
port rolă pentru bandă poate susţine 2 role pentru bandă, astfel se pot poziţiona până la zece 15"
(381 mm) - bobine deasupra containerului pentru benzi.
max. 60 mm
Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri
Începând cu versiunea 713.0 Ediţia 11/2019 3.9 Cărucior cu componente
181
3.9.8 Container pentru benzi SIPLACE X-Seria S
3.9.8.1 Descriere
Containerul pentru benzi poate susţine bobine cu un diametru până la 19" (483 mm). Utilizarea
tablelor separatoare este descrisă în paragraful 5.9.5
pagina 266.
3
Fig. 3.9 - 9 Cărucior cu componente SIPLACE X-Seria S, cu container pentru benzi
(1) Cărucior cu componente
(2) Poziţia fuselor stabilizatoare
(3) Recipient pentru deşeuri de bandă
(4) Container pentru benzi
(5) Tablă separatoare
(6) Fus stabilizator (mărit)
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE Seria X S
3.9 Cărucior cu componente Începând cu versiunea 713.0 Ediţia 11/2019
182
3.9.8.2 Diametrul maxim al rolelor de bandă în funcţie de înălţimea transportorului de PCB-
uri
3
3

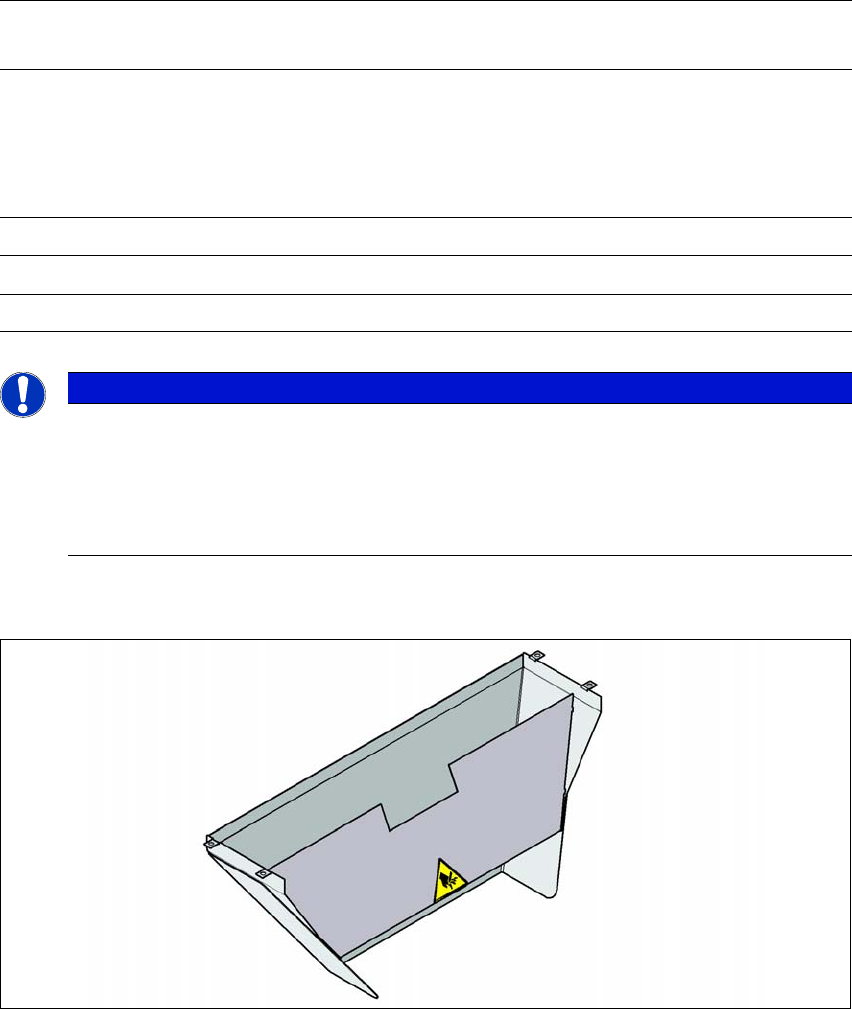

3.9.9 Jgheabul deşeurilor de bandă
3
Fig. 3.9 - 10 Jgheabul deşeurilor de bandă pentru dispozitivul de tracţiune a căruciorului cu componente
În funcţie de înălţimea de transport a PCB-ului lungimea jgheabului deşeurilor de bandă se poate
regla astfel, ca bucăţile de bandă să fie dirijate direct în recipientul pentru deşeuri de bandă al că-
ruciorului de componente.
Fără suport pentru rola
de bandă suplimentară
Cu suport pentru rola
de bandă suplimentară
Înălţimea
transportorului de
PCB-uri
al căruciorului cu
componente
Diametrul rolei de
bandă
Diametrul rolei de bandă
fără fus stabilizator cu fus
stabilizator
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
INDICAŢIE
Utilizarea fuselor stabilizatoare
La cărucioarele de componente din X-Seria S, de regulă, nu aveţi nevoie de fuse stabi-
lizatoare.
Utilizaţi fusele stabilizatoare dacă la modulul alimentator X apare frecvent mesajul
de eroare "Timeout".
