Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri
Începând cu versiunea 713.0 Ediţia 11/2019 3.9 Cărucior cu componente
181
3.9.8 Container pentru benzi SIPLACE X-Seria S
3.9.8.1 Descriere
Containerul pentru benzi poate susţine bobine cu un diametru până la 19" (483 mm). Utilizarea
tablelor separatoare este descrisă în paragraful 5.9.5
pagina 266.
3
Fig. 3.9 - 9 Cărucior cu componente SIPLACE X-Seria S, cu container pentru benzi
(1) Cărucior cu componente
(2) Poziţia fuselor stabilizatoare
(3) Recipient pentru deşeuri de bandă
(4) Container pentru benzi
(5) Tablă separatoare
(6) Fus stabilizator (mărit)
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE Seria X S
3.9 Cărucior cu componente Începând cu versiunea 713.0 Ediţia 11/2019
182
3.9.8.2 Diametrul maxim al rolelor de bandă în funcţie de înălţimea transportorului de PCB-
uri
3
3
3.9.9 Jgheabul deşeurilor de bandă
3
Fig. 3.9 - 10 Jgheabul deşeurilor de bandă pentru dispozitivul de tracţiune a căruciorului cu componente
În funcţie de înălţimea de transport a PCB-ului lungimea jgheabului deşeurilor de bandă se poate
regla astfel, ca bucăţile de bandă să fie dirijate direct în recipientul pentru deşeuri de bandă al că-
ruciorului de componente.
Fără suport pentru rola
de bandă suplimentară
Cu suport pentru rola
de bandă suplimentară
Înălţimea
transportorului de
PCB-uri
al căruciorului cu
componente
Diametrul rolei de
bandă
Diametrul rolei de bandă
fără fus stabilizator cu fus
stabilizator
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
INDICAŢIE
Utilizarea fuselor stabilizatoare
La cărucioarele de componente din X-Seria S, de regulă, nu aveţi nevoie de fuse stabi-
lizatoare.
Utilizaţi fusele stabilizatoare dacă la modulul alimentator X apare frecvent mesajul
de eroare "Timeout".
Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri
Începând cu versiunea 713.0 Ediţia 11/2019 3.9 Cărucior cu componente
183
3
3.9.10 Canalul de ghidare a benzii goale de la dispozitivul de tracţiune a cărucio-
rului cu componente
În varianta standard, canalul de ghidare a benzii goale poate alimenta dispozitivul de tăiere a ben-
zii cu benzi care au o înălţime a alveolei de maxim 8 mm.
3

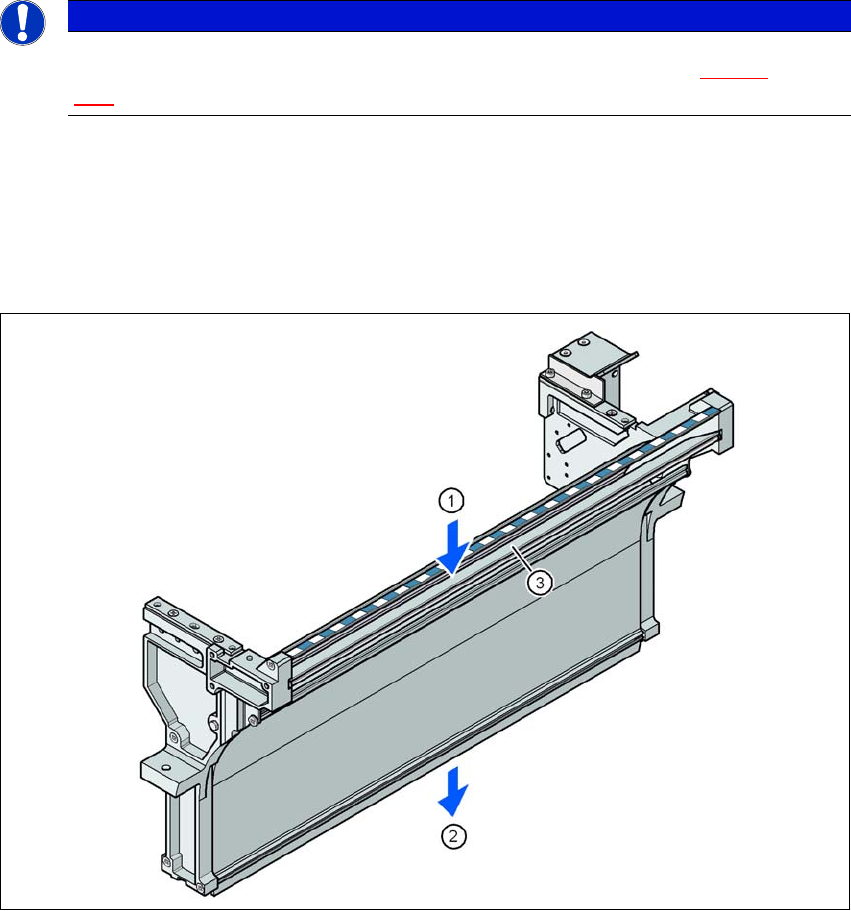

Fig. 3.9 - 11 Canal de dirijare bandă goală a dispozitivului de tracţiune pentru cărucioare de componente SIPLACE X-
Seria S
(1) Fantă de admisie a benzilor goale
(2) Fantă de evacuare pentru benzile goale de deasupra dispozitivului de tăiere pneumatic
(3) Tablă separatoare pentru benzi < 8 mm, demontabilă pentru benzi > 8 mm
INDICAŢIE
Jgheabul deşeurilor de bandă pentru X-Seria S se poate instala numai la dispozitive de
tracţiune pentru cărucioare de componente pentru X-Seria S (vezi Fig. 5.14 - 3
, pagina
285)
.
