Instrucţiuni de utilizare SIPLACE Seria X S 4 Instalarea şi punerea în funcţiune
Începând cu versiunea 713.0 Ediţia 11/2019 4.3 Amplasarea plantatorului de componente
209
4.3.6 Presetarea înălţimii de transport a plăcii de circuite
Împingeţi furca stivuitorului sub plantatorul de componente, aşa cum este indicat în Fig. 4.3 -
2.
4

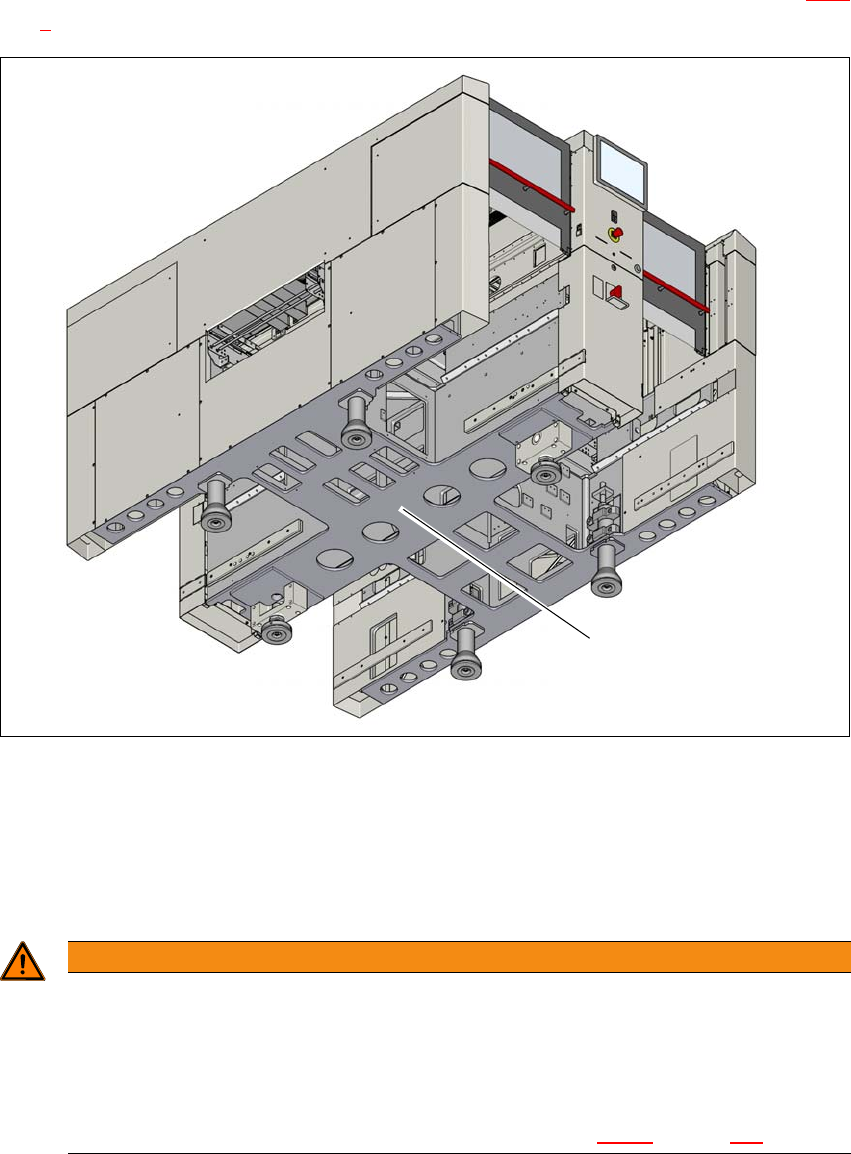

Fig. 4.3 - 2 Suprafeţe de aşezare - furcă paralelă cu direcţia de transport al plăcii de circuite (exemplu SIPLACE X2 /
X3 S / X4 S)
(1) Suprafeţe de aşezare pentru furcile stivuitorului
Înainte de ridicarea plantatorului de componente trebuie să aveţi în vedere neapărat urmă-
toarele instrucţiuni, pentru a evita o avariere ireversibilă a plantatorului de componente:
4
AVERTIZARE
Pericol de deteriorare datorită distanţei prea mari dintre furci!
Distanţa dintre picioarele maşinii este de 776 mm. Mărirea distanţei dintre dinţile furcii în
aşa măsură, încât plantatorul de componente să fie ridicat de elementele laterale ale ca-
drului maşinii, poate duce la deformarea batiului maşinii.
Deschideţi furca numai până la o lăţime care să fie în interiorul suprafeţei dintre cele
două picioare (pentru suprafeţele de aşezare vezi Fig. 4.3 - 2
, pagina 209).
(1)
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE Seria X S
4.3 Amplasarea plantatorului de componente Începând cu versiunea 713.0 Ediţia 11/2019
210
4
Cu stivuitorul ridicaţi plantatorul de componente la cca. 35 cm înălţime. Astfel evitati perico-
lele de accidentare pentru picioare, dacă picioarele maşinii coboară din întâmplare.
Plantatorul de componente stă pe 6 picioare.
– 4 picioare exterioare ale maşinii (poz. 1 din Fig. 4.3 - 4
, pagina 211)
– picioare exterioare ale maşinii pentru înălţimile de transport a PCB-urilor de 900, 930 şi
de950 mm, lungime
439 mm, cod articol 03000890-02 (poz. 1 din Fig. 4.3 - 3
).
– 2 picioare din mijloc ale maşinii (poz. 2 din Fig. 4.3 - 4
, pagina 211) cu 2 piese de distanţare
(poz. 3 şi poz. 4 din Fig. 4.3 - 4
, pagina 211) pentru reglarea înălţimii, dacă este necesar.
4

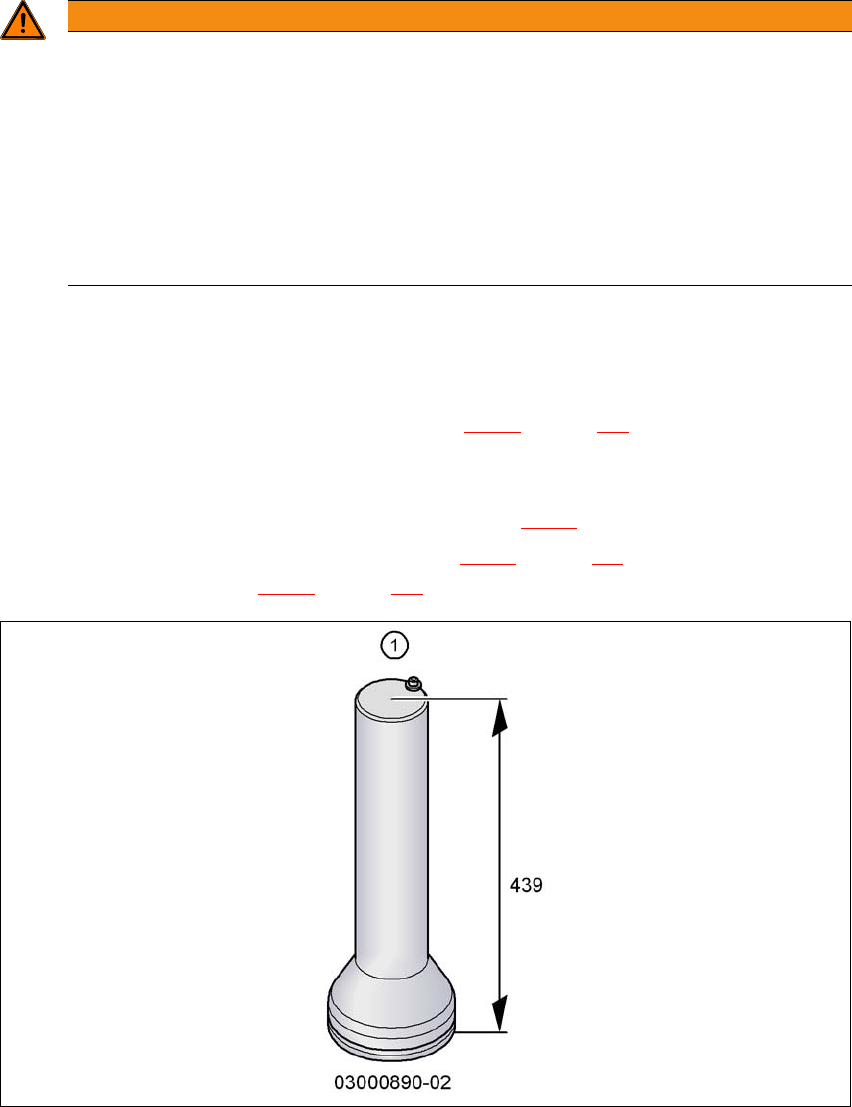

Fig. 4.3 - 3 Picioarele exterioare ale maşinii - două execuţii (dimensiuni în milimetri)
AVERTIZARE
Pericol de deteriorare datorită sarcinii unilaterale!
Solicitare unilaterală a picioarelor maşinii, de exemplu prin înclinarea plantatorului de
componente poate conduce la o deformare a sistemului de fixare a picioarelor maşinii.
Aveţi grijă ca furca să fie încărcată uniform la ridicarea plantatorului de componente.
Folosiţi un suport fix între furcă şi plantatorul de componente.
Solicitaţi prezenţa unei a doua persoane care să supravegheze ridicarea plantato-
rului de componente şi să se asigure că acesta nu se răstoarnă într-o parte la ridi-
carea cu stivuitorul cu furcă.
Instrucţiuni de utilizare SIPLACE Seria X S 4 Instalarea şi punerea în funcţiune
Începând cu versiunea 713.0 Ediţia 11/2019 4.3 Amplasarea plantatorului de componente
211
4

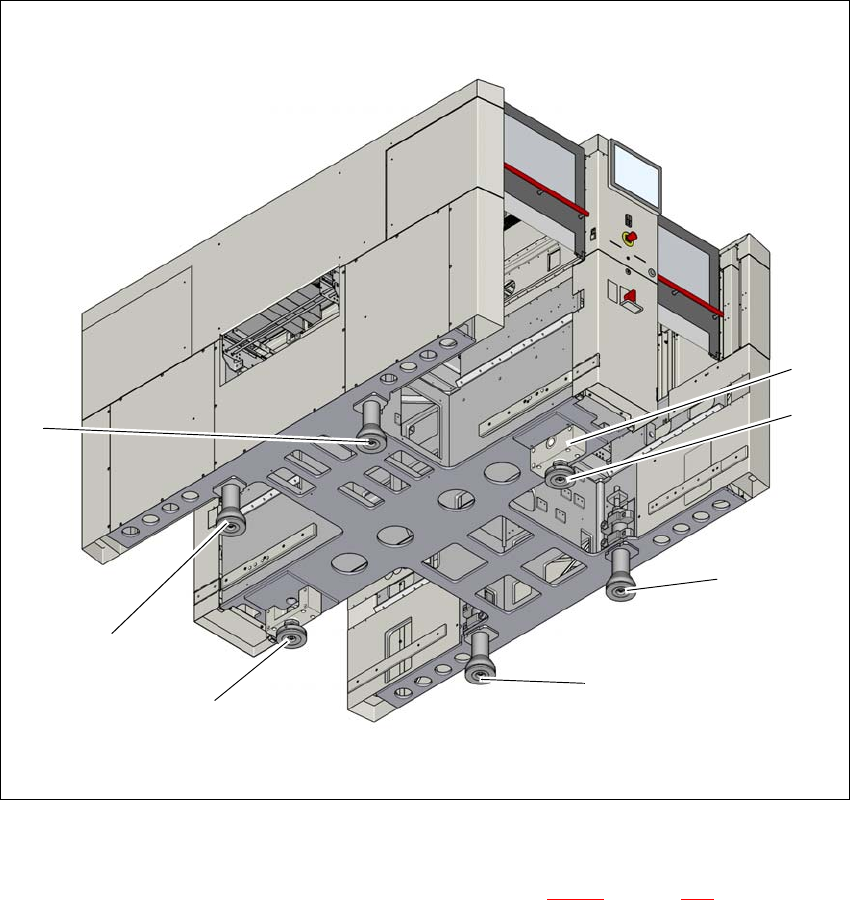

Fig. 4.3 - 4 Picioarele maşinii la plantatorul de componente (exemplu SIPLACE X2 S / X3 S / X4 S)
4
(1) Picioarele exterioare ale maşinii, 4 x, 2 execuţii (vezi Fig. 4.3 - 3, pagina 210)
(2) Picioarul din mijloc al maşinii, 2 x
(3) Piesă de distanţare pe partea unităţii de alimentare cu curent
(2)
(2)
(1)
(1)
(1)
(1)
(3)
