4.4 Adaptarea căruciorului cu componente la înălţimea
transportorului de PCB-uri
Căruciorul cu componente poate fi reglat din câteva operaţii la următoarele înălţimi ale transpor-
toarelor de PCB-uri:
900 mm 4
930 mm (înălţimea standard) 4
950 mm (înălţimea SMEMA) 4
4

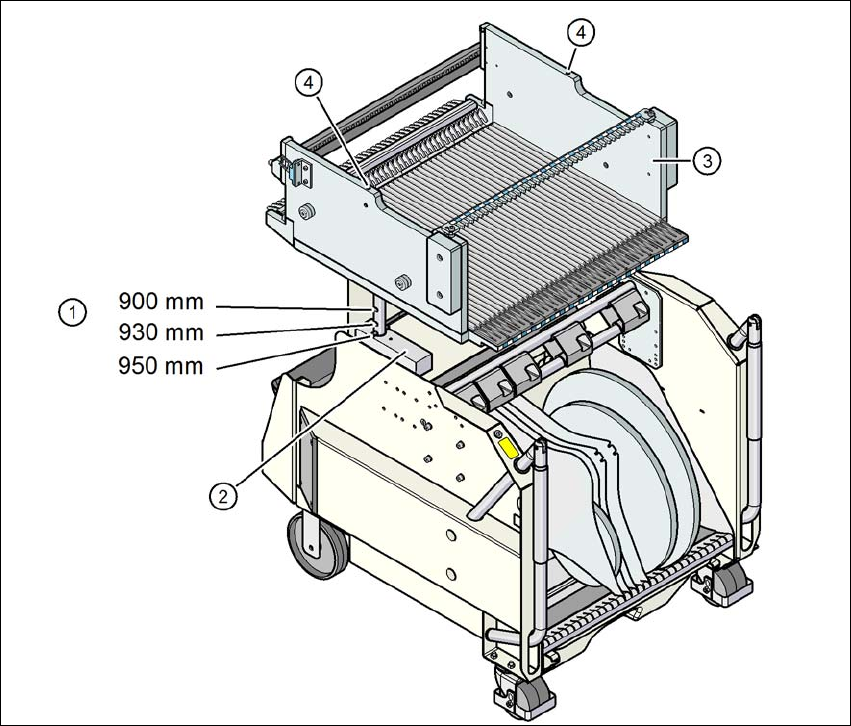

Fig. 4.4 - 1 Cărucior cu componente
(1) Alezaje pentru înălţimea transportorului de plăci de circuite de 900, 930 şi 950 mm
(2) Butuc
(3) Masa componentelor
(4) Orificii M8 pentru fixarea dispozitivului de asistenţă la montaj
Instrucţiuni de utilizare SIPLACE Seria X S 4 Instalarea şi punerea în funcţiune
Începând cu versiunea 713.0 Ediţia 11/2019 4.4 Adaptarea căruciorului cu componente la înălţimea transportorului de PCB-uri
227
4.4.1 Indicaţii de avertizare
4
4.4.2 Instrumente şi mijloace ajutătoare
Pentru reglarea înălţimii căruciorului cu componente aveţi nevoie de următoarele instrumente şi
mijloace ajutătoare:
– Mijloc auxiliar de montaj (cod articol 03015976-xx)
– Dispozitiv de ridicare pentru ridicarea mesei căruciorului cu componente, capacitate portantă
minim 80 kg
4.4.3 Modificarea înălţimii căruciorului cu componente
4
Fixaţi mijlocul auxiliar de montaj cu ambele şuruburi imbus M8 x 50 pe masa de componente.
Pentru masa de componente 60 şi masa de componente 30 sunt disponibile două alezaje di-
ferite.
Agăţaţi cârligul dispozitivului de ridicare în ureche.
Desfaceţi şuruburile de fixare şi ridicaţi masa de componente în poziţia dorită.
Montaţi şuruburile de fixare şi strângeţi-le.
AVERTIZARE
Reglarea înălţimii cărucioarelor pentru componente de către persoane certificate!
Reglarea înălţimii cărucioarelor de componente este premisă numai tehnicienilor firmei
ASM Assembly Systems GmbH&Co.KG sau persoanelor autorizate.
Respectaţi în acest sens normele de prevenire a accidentelor în vigoare.
Îndepărtaţi toate modulele alimentatoare de pe masa componentelor, atunci când
doriţi să reglaţi înălţimea mesei componentelor.
AVERTIZARE
Pericol de deteriorare!
Eidicarea şi coborârea mesei pentru componente poate duce la deteriorări.
Îndepărtaţi toate modulele alimentatoare de pe masa componentelor.
Montaţi dispozitivul de asistenţă la montaj pe masa componentelor în vederea re-
glării înălţimii.
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE Seria X S
4.5 Adaptarea canalului de ghidare a benzii goale la înălţimea componentelor Începând cu versiunea 713.0 Ediţia 11/2019
228
4.5 Adaptarea canalului de ghidare a benzii goale la înăl-
ţimea componentelor
Dacă se folosesc module alimentatoare care prelucrează benzi cu o dimeniune a alveolelor > 8
mm, atunci tabla de separare (1) trebuie îndepărtată.
4

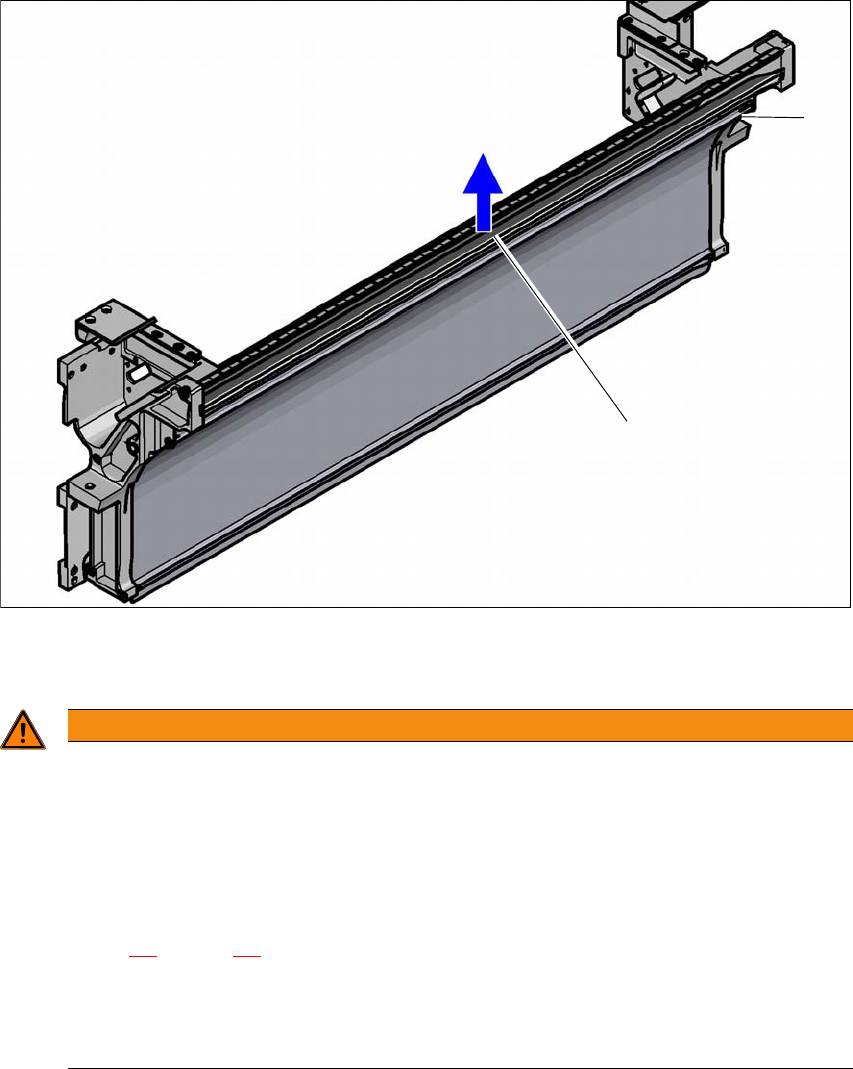

(1) Tablă separatoare demontabilă pentru benzi > 8 mm
(2) Şuruburi de fixare
4
Desfaceţi şuruburile de fixare.
Extrageţi tabla de separare.
AVERTIZARE
Îndepărtarea tablei separatoare!
Pentru demontarea tablei separatoare, opriţi plantatorul de componente de la întreru-
pătorul general.
Deconectaţi plantatorul de componente de la alimentarea electrică şi alimentarea cu
aer comprimat.
Asiguraţi plantatorul de componente împotriva repornirii în modul descris în paragra-
ful 2.9
, pagina 96 .
Aşteptaţi până când presiunea de exploatare a dispozitivului de tăiere scade la 0
MPa.
Nu introduceţi mâinile în interiorul canalului de ghidare a benzii goale.
(1)
(2)
