5.1.3 Nivelul de operare „Service (client)”
5.1.3.1 Sarcini
Sfera de activităţi a personalului de service cuprinde:
– Activităţi de întreţinere cuprinzătoare
– Înlocuirea pieselor de schimb
– Editarea datelor maşinii
– Calibrarea plantatorului de componente
Instrucţiuni de utilizare SIPLACE Seria X S 5 Sarcini la plantatoarele de componente
Începând cu versiunea 713.0 Ediţia 11/2019 5.2 Elemente de comandă şi afişare
237
5.2 Elemente de comandă şi afişare
5.2.1 Vedere de ansamblu
5

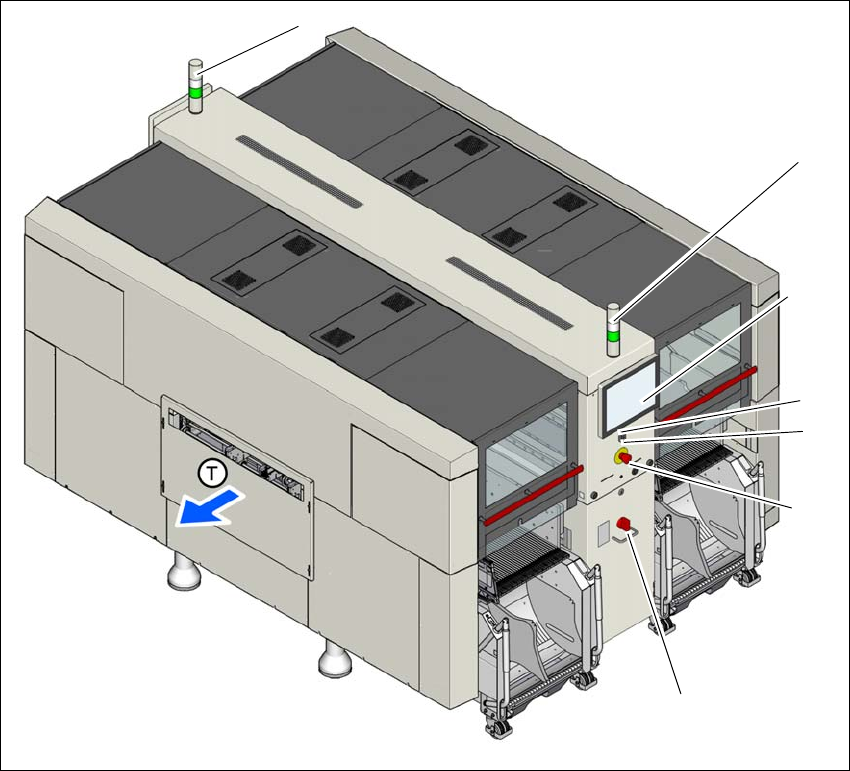

Fig. 5.2 - 1 Elemente de comandă şi de afişare (exemplu SIPLACE X2 S / X3 S / X4 S)
(1) Întrerupător general (5) Ecran Multi-Touch
(2) Buton de oprire (negru) (6) Lămpi de semnalizare cu claxon
(3) Buton de OPRIRE DE URGENŢĂ (T) Direcţia de transport a plăcilor de circu-
ite
(4) Buton de pornire (alb)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE Seria X S
5.2 Elemente de comandă şi afişare Începând cu versiunea 713.0 Ediţia 11/2019
238
5.2.2 Descriere
Toate elementele de comandă sunt accesibile pentru persoane cu o înălţime de minim 1,40 m.
Întrerupător general 5
Întrerupătorul general serveşte pentru conectarea/deconectarea alimentării electrice a plantatoru-
lui de componente.
5
Buton de oprire (negru) 5
Cu butonul negru puteţi întrerupe operaţia de plantare a plantatorului de componente.
Buton de pornire (alb) 5
Cu butonul alb puteţi porni plantatorul de componente după punerea în funcţiune, respectiv după
remedierea unor defecţiuni.
Buton de OPRIRE DE URGENŢĂ 5
În momentul apăsării, butonul de OPRIRE URGENTĂ se blochează în poziţie apăsată. Alimenta-
rea electrică a axelor portalurilor, cărucioarelor cu componente, benzilor transportoare şi dispozi-
tivelor de tăiere este întreruptă, iar alimentarea cu tensiune pentru axele stelelor de la capetele
de plantare este redusă. Butonul poate fi deblocat din nou prin rotire.
Ecran Multi-Touch 5
Pe fiecare latură a plantatorului de componente se află câte un monitor plat şi suprafaţa ecranului
foarte sensibilă la atingere "Multi-Touch" (ecran cu identificarea gesturilor cu mai multe degete).
Prin intermediul softului staţiei se poate afişa o tastatură.
Lampă de semnalizare cu claxon - două culori (standard) 5
Succesiunea de culori a lămpilor de semnalizare este alb - verde. Acestea semnalizează stările
de funcţionare şi defecţiunile plantatorului de componente. Pentru aceasta vezi Paragraful 5.7
la pagina 256.
Lampă de semnalizare cu claxon - trei culori (opţional) 5
Succesiunea de culori a lămpilor de semnalizare este roşu - galben - verde. Acestea semnali-
zează stările de funcţionare şi defecţiunile plantatorului de componente. Pentru aceasta vezi Pa-
ragraful 5.7 la pagina 256.
PERICOL
Pericol de moarte din cauza tensiunilor!
Chiar şi cu întrerupătorul general decuplat, anumite componente din interiorul plantato-
rului de componente conduc în continuare tensiuni care prezintă pericol de moarte.
