Instruc ţ iuni de utilizare SIPLACE Seria X S 5 Sarcini la plantatoarele de componente Începând cu versiunea 713.0 Edi ţ ia 11/2019 5.3 Pornirea liniei SIPLACE 241 5.3.4 Modul de func ţ ionare a butonului de pornire a pl…
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE Seria X S
5.3 Pornirea liniei SIPLACE Începând cu versiunea 713.0 Ediţia 11/2019
240
5

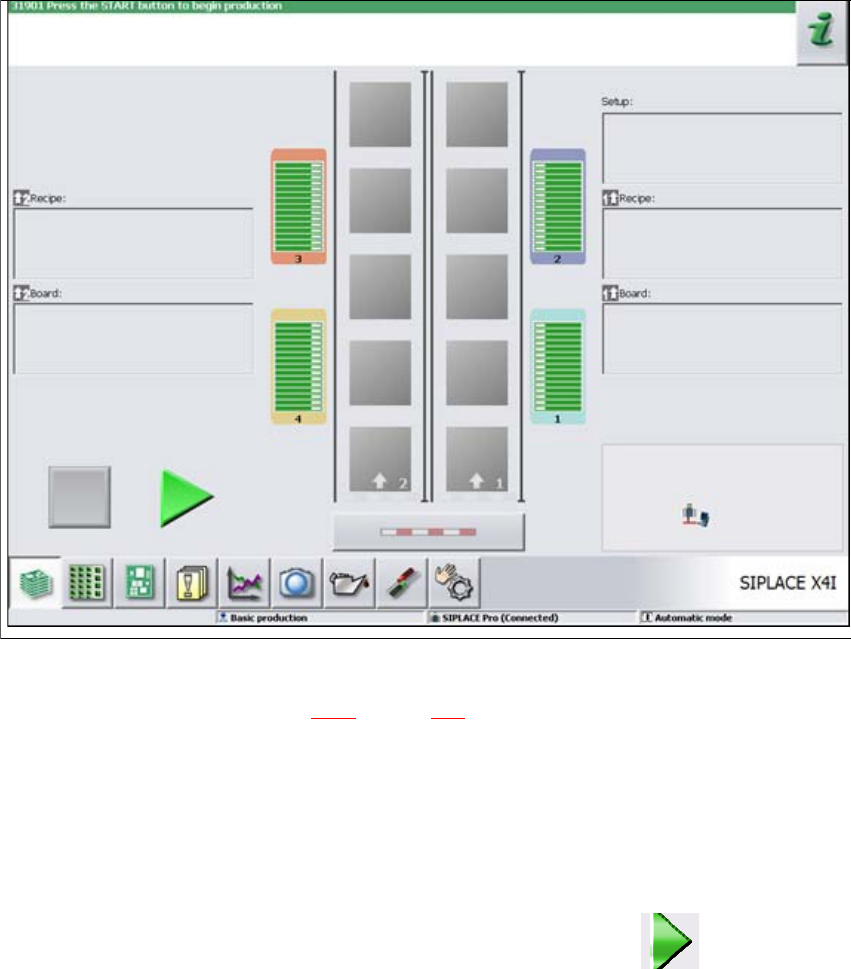

Fig. 5.3 - 1 Imaginea „Producţie” după încărcarea softului staţiei (în exemplu SIPLACE X4i)
În câmpul de stare (vezi paragraful 5.5.1, pagina 245) sunt afişate starea actuală a maşinii, şi ac-
ţiunea ce trebuie luată.
La solicitarea „Acţionaţi butonul de pornire”, apăsaţi unul dintre butoanele de pornire.
Butoanele de pornire sunt amplasate la partea de intrare, partea de ieşire şi pe panourile de
operare de pe partea stângă şi partea dreaptă a staţiei.
Este executat un ciclu de referinţă. După încheierea ciclului de referinţă, staţia este operaţi-
onală.
În zona de lucru a interfeţei de operare este afişat (activat) simbolul .
Instrucţiuni de utilizare SIPLACE Seria X S 5 Sarcini la plantatoarele de componente
Începând cu versiunea 713.0 Ediţia 11/2019 5.3 Pornirea liniei SIPLACE
241
5.3.4 Modul de funcţionare a butonului de pornire a plantatorului de componente
Modul de funcţionare a butonului de pornire poate fi ajustat.
Deschideţi vederea „Verificare senzori şi funcţii” (vezi paragraful 5.5.3, pagina 245).
Sunt posibile următoarele setări:
Pornire automată a producţiei 5
Setare standard.
La apăsarea butonului de pornire, producţia va fi pornită automat.
Nu modifică starea producţiei 5
De exemplu pentru calibrarea şi testarea plantatorului de componente.
La apăsarea butonului de pornire se va închide doar circuitul electric, însă producţia nu va fi por-
nită imediat.
5
5.3.5 Schema logică pentru "Pornirea liniei SIPLACE"
Următoarea schemă logică prezintă acţiunile executate după pornirea liniei SIPLACE.
ATENŢIE
Funcţiile maşinii pot fi pornite imediat prin intermediul interfeţei grafice de operare, indi-
ferent de setarea butonului de pornire. Dacă circuitul electric este deja închis, nu mai
este necesară nicio confirmare suplimentară prin butonul de pornire al plantatorului de
componente.
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE Seria X S
5.3 Pornirea liniei SIPLACE Începând cu versiunea 713.0 Ediţia 11/2019
242
5
Fig. 5.3 - 2 Schema logică pentru "Pornirea liniei SIPLACE"
Calculatorul staţiei
Pornire
Verificare şi echipare
(aşezarea modulelor alimentatoare
Învăţare marcaje
Încărcarea datelor PCB-urilor
Acţionare buton de pornire
Aşteaptă executarea ciclului de referinţă
Introducere PCB
Aşteaptă PCB-ul
Verificare echipare
(dacă masa este marcată cu roşu
Eventual modificarea configurării pipetelor
Verificare pipete
Marcaje
OK?
Eroare de pistă
Plantare
Verificare configuraţie
Alimentare piste
Plantare
PLC pe banda de eva-
cuare
Font cursiv: v-a fi efectuat resp. raportat de
staţie
Da
Da
Nu
Nu
Date la asistentul de download al
plan-
tatorul de componente
Sarcinile sistemului de
programare
Confirmare configuraţie la asistenţii de
descărcare
Aldin: Se va efectua de către operator
