5.7 Lămpi de semnalizare cu claxon

5.7.1 Vedere de ansamblu

Lămpile de semnalizare semnalizează stările de funcţionare şi defecţiunile plantatorului de com-

ponente. Claxonul semnalizează acustic apariţia unei alarme. La plantatoarele de componente

SIPLACE se poate monta o lampă de semnalizare de două sau trei culori. Sistemul de lămpi de

semnalizare (de două sau trei culori) se setează în autoconfigurare, vezi instrucţiunile de instalare

pentru softul staţiei, cod articol 00196771-xx.

5.7.1.1 Lămpi de semnalizare cu două culori (standard)

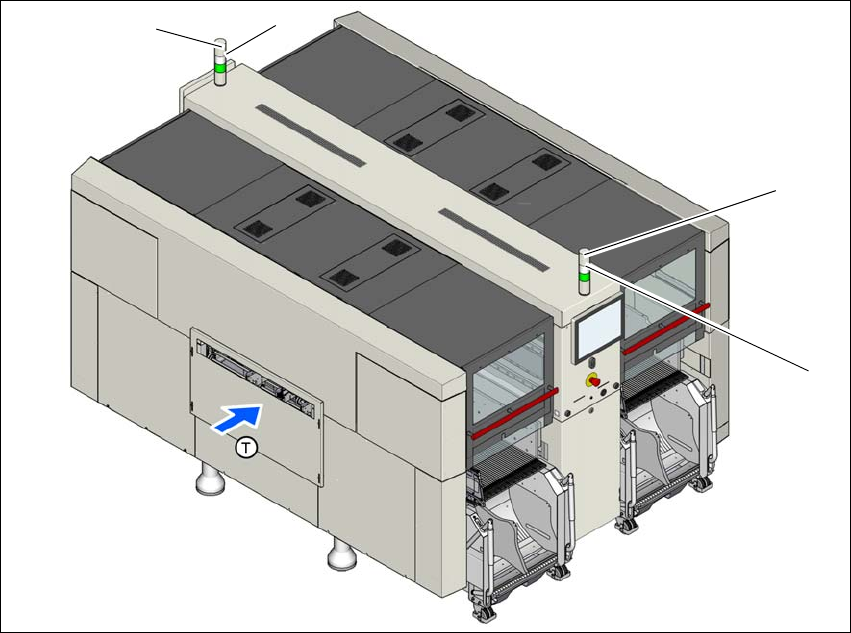

Fig. 5.7 - 1 Lămpi de semnalizare pentru modurile de funcţionare (exemplu SIPLACE X2 / X3 S / X4 S)

L1 Lampă de semnalizare albă, dreapta

L2 Lampă de semnalizare verde, dreapta

L3 Lampă de semnalizare albă, stânga

L4 Lampă de semnalizare verde, stânga

T Direcţia de transport a PCB-urilor

(L2)

(L1)

(L3)

(L4)

Instrucţiuni de utilizare SIPLACE Seria X S 5 Sarcini la plantatoarele de componente

Începând cu versiunea 713.0 Ediţia 11/2019 5.7 Lămpi de semnalizare cu claxon

257

5.7.1.2 Lămpi de semnalizare cu trei culori (opţional)

Fig. 5.7 - 2 Lămpi de semnalizare pentru modurile de funcţionare (exemplu SIPLACE X2 / X3 S / X4 S)

L1 Lampă de semnalizare, roşu

L2 Lampă de semnalizare, galben

L3 Lampă de semnalizare, verde

(L2)

(L1)

(L3)

5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE Seria X S

5.7 Lămpi de semnalizare cu claxon Începând cu versiunea 713.0 Ediţia 11/2019

258

5.7.2 Afişare stare şi semnificaţia acesteia

5.7.2.1 Configurarea lămpii de semnalizare cu trei culori şi a claxonului

Fig. 5.7 - 3 Configurarea lămpii de semnalizare cu trei culori şi a claxonului
