Instrucţiuni de utilizare SIPLACE Seria X S 5 Sarcini la plantatoarele de componente
Începând cu versiunea 713.0 Ediţia 11/2019 5.9 Efectuarea turului de inspecţie
267
5

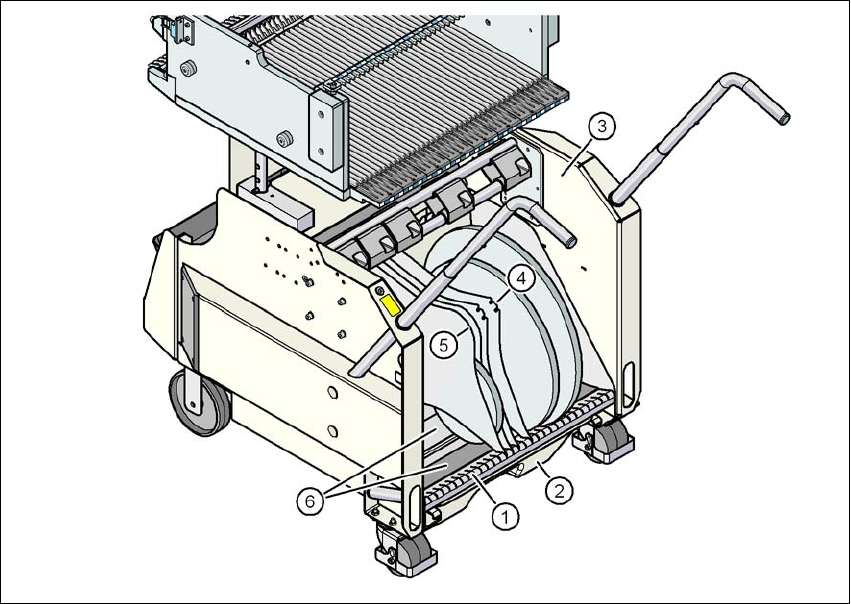

Fig. 5.9 - 3 Tablele separatoare din containerul pentru benzi
(1) Şipcă de ghidare pentru tablele separatoare
(2) Recipient pentru deşeuri de bandă
(3) Container pentru benzi
(4) Poziţia tablei separatoare, atunci când se utilizează fuse stabilizatoare
(5) Poziţia tablei separatoare, atunci când nu se utilizează fuse stabilizatoare
(6) Suport glisant pentru rolele pentru bandă
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE Seria X S
5.10 Montarea modulelor alimentatoare Începând cu versiunea 713.0 Ediţia 11/2019
268
5.10 Montarea modulelor alimentatoare
5.10.1 Indicaţii privind manevrarea modulelor alimentatoare
Modulele alimentatoare sunt dispozitive de precizie. Prin urmare, manevraţi cu grijă modulele ali-
mentatoare.
Evitaţi coliziunea modulelor alimentatoare cu orice obstacole.
Nu lăsaţi modulele alimentatoare să cadă pe podea.
Folosiţi pentru întreţinere numai instrumente adecvate.
5.10.2 Extragerea modulelor alimentatoare X din masa componentelor
5

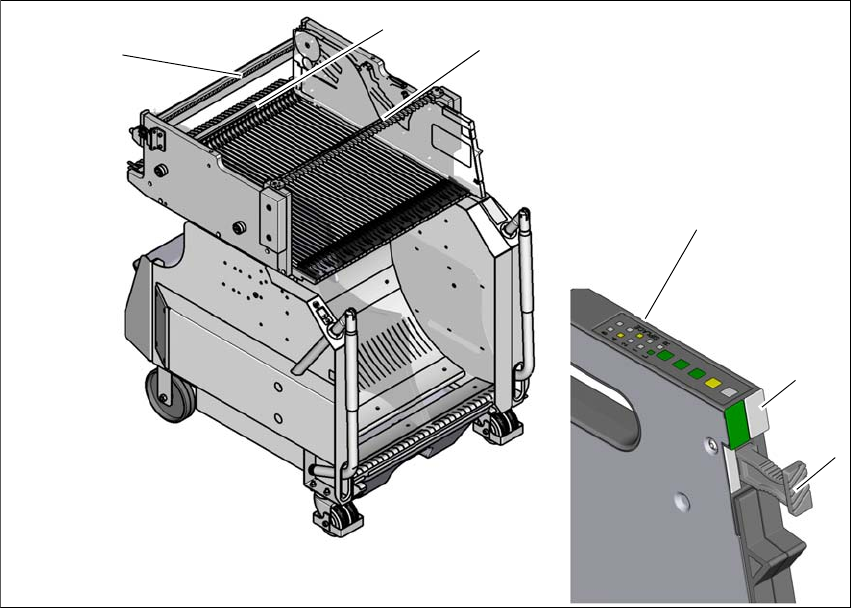

Fig. 5.10 - 1 Extragerea modulelor alimentatoare din masa componentelor
(1) Mâner de extragere
(2) Indicator de stare
(3) Afişaj LED
(4) Riglă pentru controlul înălţimii transportorului
(5) Clichet pentru blocarea modulelor alimentatoare
(6) Şipcă de centrare
5
(2)
(1)
(4)
(5)
(6)
(3)
Instrucţiuni de utilizare SIPLACE Seria X S 5 Sarcini la plantatoarele de componente
Începând cu versiunea 713.0 Ediţia 11/2019 5.10 Montarea modulelor alimentatoare
269
În stare funcţională afişajul de stare este aprins (Poz. 2 în Fig. 5.10 - 1, pagina 268) şi are culoarea
verde, dacă modulul alimentator face parte din configuraţia actuală. Dacă modulul alimentator nu
este inclus în configuraţia actuală, indicatorul de stare rămâne stins.
Modulul alimentator este blocat la masa componentelor printr-un clichet şi nu poate fi scos. Dacă
doriţi să extrageţi module alimentatoare din masa componentelor, procedaţi după cum urmează:
Apăsaţi mânerul de extragere (Poz. 1 din Fig. 5.10 - 1, pagina 268). Mânerul de extragere
sare afară şi indicatorul de stare se stinge.
Aşteptaţi aproximativ 1 secunde, până când dispozitivul de blocare (Poz. 4 din Fig. 5.10 - 1,
pagina 268
) deblochează modulul alimentator.
Extrageţi modulul alimentator din masa componentelor apucându-l de mânerul de extragere.
Dacă aşteptaţi mai mult de cca. 5 s, modulul alimentator va fi blocat din nou. Afişajul de stare
luminează roşu.
Reintroduceţi mânerul de extragere la loc. Dacă modulul alimentator este inclus în configura-
ţia actuală, indicatorul de stare se aprinde în culoarea verde şi pe afişajul LED sunt semnali-
zate din nou numărul pistei şi lungimea pasului.
5.10.3 Introducerea modulului alimentator X
5.10.3.1 Verificarea modulului alimentator X înaintea introducerii
Verificaţi următoarele aspecte, înainte de a introduce un modul alimentator în masa componente-
lor:
Modulul alimentator trebuie să fie într-o stare ireproşabilă.
Printr-o apăsare uşoară verificaţi dacă balansorul foliei de acoperire (Poz. 2 din Fig. 5.10 - 2,
pagina 270
) nu se blochează.
Verificaţi dacă zona cadrului de preluare (Poz. 3 din Fig. 5.10 - 2, pagina 270) este liberă de
componente.
5
5
Apăsaţi pârghia (Poz. 4 din Fig. 5.10 - 2, pagina 270) pentru a deschide cadrul de preluare
(Poz. 3 din Fig. 5.10 - 2
, pagina 270) uşor în faţă. Cadrul de preluare se va ridica puţin.
5
INDICAŢIE
Goliţi compartimentul de eliminare a componentelor (Poz. 5 din Fig.5.10 - 2, pagina
270
), înainte să vărsaţi componentele din modulul alimentator.
INDICAŢIE
Dacă banda este instalată, folia de acoperire tensionată transportă banda mai departe
şi eliberează componentele.
Nu acţionaţi pârghia (Poz. 4 din Fig. 5.10 - 2, pagina 270) atunci când este introdusă
o bandă.
