5 Sarcini la plantatoarele de componente Instruc ţ iuni de utilizare SIPLACE Seria X S 5.14 Parcarea ş i evacuarea c ă rucio rului cu componente Începând cu versiunea 713.0 Edi ţ ia 11/2019 286 5 5 Împinge ţ i cu aten …
Instrucţiuni de utilizare SIPLACE Seria X S 5 Sarcini la plantatoarele de componente
Începând cu versiunea 713.0 Ediţia 11/2019 5.14 Parcarea şi evacuarea căruciorului cu componente
285
5.14.4 Parcarea căruciorului cu componente
5

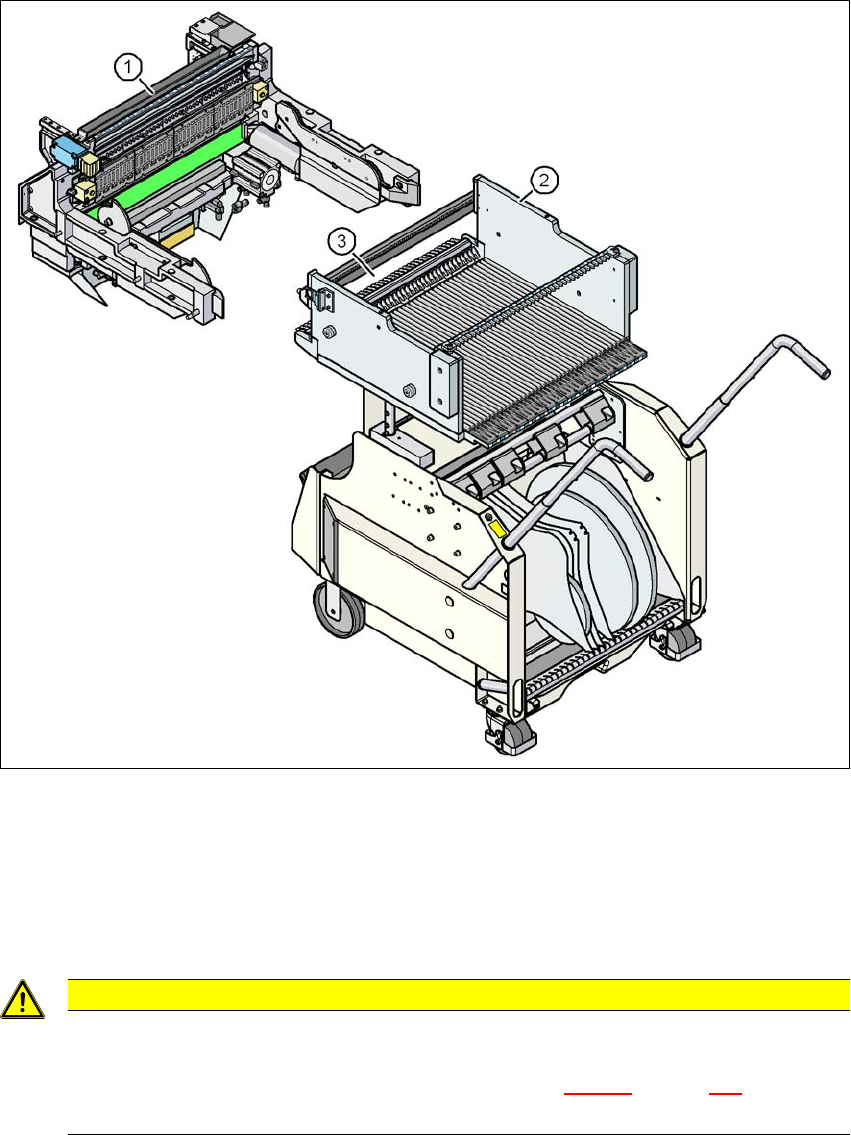

Fig. 5.14 - 3 Cărucior de componente şi dispozitivul de tracţiune pentru cărucioare cu componente
SIPLACE X-Seria S
(1) Dispozitivul de tracţiune pentru cărucior cu componente, SIPLACE X-Seria S
(2) Cărucior cu componente SIPLACE X-Seria S
(3) Clichete de blocare
5
ATENŢIE
Împingerea cărucioarelor cu componente!
La împingerea cărucioarelor cu componente în plantatorul de componente aveţi
grijă să nu loviţi clichetul de blocare (poz. 3 din fig. 5.14 - 3
, pagina 285) de obsta-
cole.
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE Seria X S
5.14 Parcarea şi evacuarea căruciorului cu componente Începând cu versiunea 713.0 Ediţia 11/2019
286
5
5
Împingeţi cu atenţie căruciorul cu componente până la oprire în plantatorul de componente.
5
Apăsaţi tasta la locaţia corespunzătoare a plantatorului de componente până când căruciorul
cu componente se parchează complet.
Împingeţi manşonul (poz. 1 din Fig. 5.14 - 4, pagina 287) în sus la ambele mânere şi pivotaţi
în jos mânerul (poz. 2 din Fig. 5.14 - 4
, pagina 287).
INDICAŢIE
Tăierea coplanară a benzilor
Dacă nu retezaţi benzile coplanar cu capătul frontal al modulului alimentator X, benzile
golite nu vor ajunge în canalul de ghidare a benzii goale.
Înainte de parcarea căruciorului cu componente retezaţi coplanar banda.
ATENŢIE
Poziţia capului de plantare
Asiguraţi-vă că poziţia capului de plantare se află în afara zonei de deplasare a cărucio-
rului cu componente.
INDICAŢIE
Andocarea este posibilă numai cu capotele de protecţie închise
Închideţi capotele de protecţie.
Instrucţiuni de utilizare SIPLACE Seria X S 5 Sarcini la plantatoarele de componente
Începând cu versiunea 713.0 Ediţia 11/2019 5.14 Parcarea şi evacuarea căruciorului cu componente
287
5

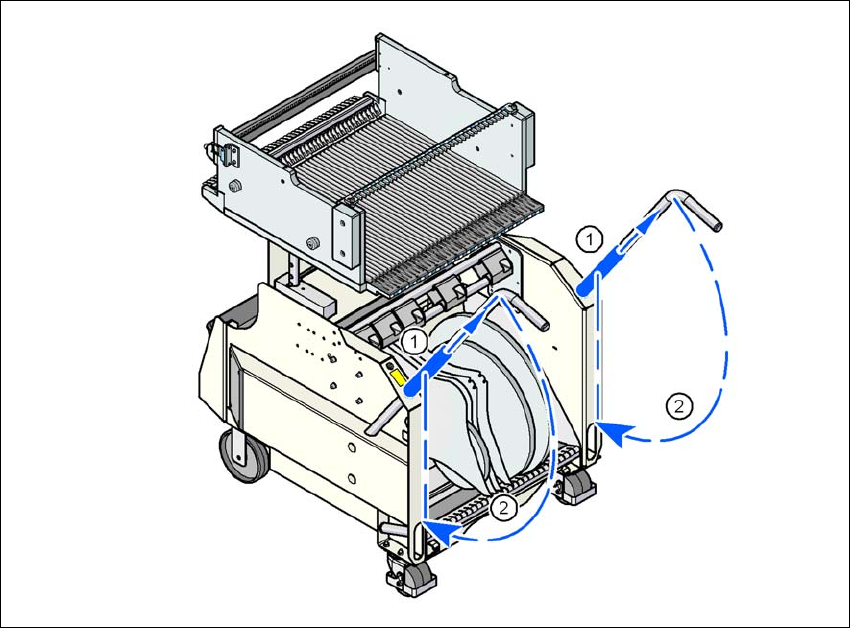

Fig. 5.14 - 4 Căruciorul cu componente, X-Seria S - rabatarea mânerelor în jos
(1) Împingeţi manşonul în sus
(2) Rabataţi mânerele în jos
