6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X S
6.1 Schimbător de pipete Începând cu versiunea 713.0 Ediţia 11/2019
296
6.1.2.2 Schimbătorul de pipete cu 6 magazii
Cod articol 03103514-xx Schimbător de pipete construcţie de bază CP/all - lung
Cod articol 03066107-xx Magazia de pipete 20xx cu 20 locaşuri
Cod articol 03065782-xx Magazia de pipete 28xx cu 20 locaşuri
6
Fig. 6.1 - 7 Schimbător de pipete pentru SIPLACE MultiStar CPP cu 6 magazii
(1) Magazia de pipete pentru pipete 20xx
(2) Magazia de pipete pentru pipete 28xx
(1)
(2)
Instrucţiuni de utilizare SIPLACE Seria X S 6 Extensiile staţiei
Începând cu versiunea 713.0 Ediţia 11/2019 6.1 Schimbător de pipete
297
6.1.2.3 Magazia de pipete cu 20 locaşuri pentru pipetele 20xx
6
Fig. 6.1 - 8 Magazia de pipete cu 20 locaşuri pentru pipetele 20xx-placa de blocare deschisă
(1) 20 locaşuri pentru pipete 20xx
(2) Repere de ajustare (vizibile numai cu placa de blocare deschisă)
(2)
(1)
(2)
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X S
6.1 Schimbător de pipete Începând cu versiunea 713.0 Ediţia 11/2019
298
6.1.2.4 Magazia de pipete pentru pipete 28xx
6

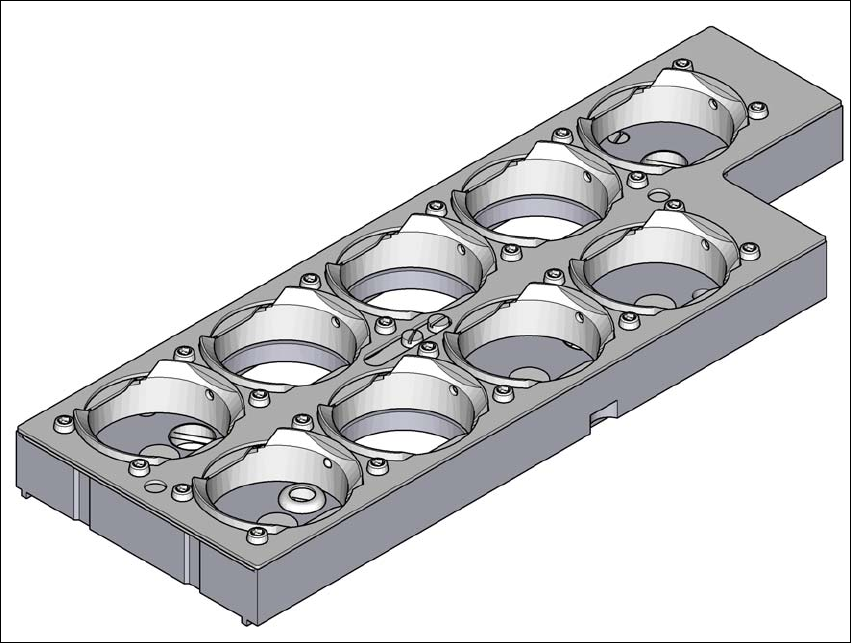

Fig. 6.1 - 9 Magazia de pipete pentru pipete 28xx
(1) 5 locaşuri pentru pipete 28xx cu o lungime maximă a pipetelor de 12,5 mm
(locaşurile cu numerele 1, 5, 6, 8 şi 9)
(2) 4 locaşuri pentru pipete 28xx cu o lungime maximă a pipetelor de 16,5 mm
(locaşurile cu numerele 2, 3, 4 şi 7)
(3) Repere de ajustare (vizibile numai cu placa de blocare deschisă)
