6 Extensiile sta ţ iei Instruc ţ iuni de utilizare SIPLACE Seria X S 6.1 Schimb ă tor de pipete Începând cu versiunea 713.0 Edi ţ ia 11/2019 310 6.1.4.6 Recipientul de componente re but ate pentru SIPLACE T winS tar Pent…
Instrucţiuni de utilizare SIPLACE Seria X S 6 Extensiile staţiei
Începând cu versiunea 713.0 Ediţia 11/2019 6.1 Schimbător de pipete
309
6.1.4.4 Montare
Schimbătorul de pipete este fixat la dispozitivul de tracţiune a căruciorului cu componente.
6

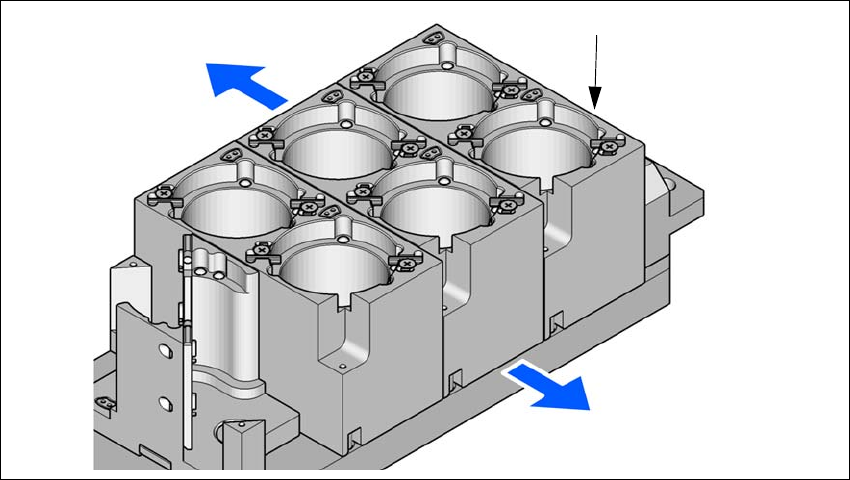

Fig. 6.1 - 16 Poziţia de montaj
(1) Orificiu de marcare
(2) Partea operatorului
(3) Săgeata este orientată în direcţia transportorului de PCB-uri
6
Orientaţi schimbătorul de pipete astfel încât orificiul de marcare (poz. 1) să fie în partea
stângă, privind dinspre operator.
6.1.4.5 Pipete speciale
Plantatoarele de componente SIPLACE prelucrează componente după standardul SMT-Spe-
ktrum.
ASM elaborează în mod continuu pipete speciale.
Pipetele speciale sunt disponibile pentru toate capetele de plantare, având ca scop prelucrarea
comenzilor de plantare cu viteză, precizie şi flexibilitate maxime. Utilizarea schimbătoarelor de pi-
pete automate reduce suplimentar timpii de instalare care apar la o schimbare a produsului.
Pentru realizarea de magazii speciale şi graifăre andresaţi-vă firmei ASM.
(1)
(2)
(3)
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X S
6.1 Schimbător de pipete Începând cu versiunea 713.0 Ediţia 11/2019
310
6.1.4.6 Recipientul de componente rebutate pentru SIPLACE TwinStar
Pentru capul SIPLACE TwinStar poate fi instalat un recipient de componente rebutate. Este pozi-
ţionat lângă camera staţionară.
6
Fig. 6.1 - 17 Recipientul de componente rebutate pentru SIPLACE TwinStar
Instrucţiuni de utilizare SIPLACE Seria X S 6 Extensiile staţiei
Începând cu versiunea 713.0 Ediţia 11/2019 6.2 Cititorul de coduri de bare ale PCB-urilor
311
6.2 Cititorul de coduri de bare ale PCB-urilor
6.2.1 Descriere
Cititorul codurilor de bare ale plăcilor cu circuite la detectarea şi decodificarea automată a codu-
rilor de bară de pe plăcile cu circuite. Cititorul codurilor de bare sunt instalate pe partea de intrare
a automatelor de plantare a transportorului de plăci cu circuite, pe un cadr de montaj. În funcţie
de poziţia dungii cu coduri de bară, cititorul de coduri de bară poate fi montat ca dungile de coduri
de bară să poate să fie citite longitudinal sau tranversal faţă de direcţia de transport.
La transportorul dublu se pot monta patru cititoare de coduri de bară. Acestea pot scana partea
inferioară respectiv superioară a plăcilor cu circuite la ambele piste de transport.
Cititoarele de coduri de bară sunt disponibile în două variante:
– Cititorul codurilor 2D al plăcilor cu circuite
Acest cititor de coduri prelucrează coduri de linii şi coduri matriceale. Codurile matriceale se
folosesc prepondenrent atunci, când spaţiul pentru etichetele de coduri de bare este prea
scăzut. 6
6.2.2 Date tehnice ale cititorului de coduri 2D
6
Dimensiuni (L x l x H) 55 mm x 42 mm x 22 mm
Greutate 125 de grame
Tipuri de cod 2D Data Matrix ECC 0, 50, 80, 100, 140 şi 200
Data Matrix ECC200
cod QR, cod MicroQR
Lungime coduri de bare
Transportor simplu
Transportor dublu, asincron
Transportor dublu, sincron
max. 40 de carcatere
max. 40 de carcatere
max. 40 de carcatere
Interfaţă de date RS232, USB 2.0
Racord electric Conector D-Sub-HD cu 15 pini
Tensiune de exploatare de la 5 V până 24 V
