6.4 Matrix Tray Changer Începând cu versiunea 713.0 Ediţia 11/2019
316
6
INDICAŢIE
Posibilităţi de configurare pentru MTC
– MTC nu poate fi configurat cu capul CPP.
– La automatele SIPLACE X2 S / X3 S / X4 S, MTC poate fi configurat numai la locaţia
2.
– La SIPLACE X2 / X3 S / X4 S clapeta de service trebuie să fie montată. Vezi "Poziţia
întrerupătoarelor de protecţie la plantatorul de componente" la pagina 82.
– MTC poate fi configurat cu Twin Head şi camerele staţionare de tipul 33, tipul 25 sau
3D Koplan.
– La configurarea cu un MTC se pot folosi numai 12 magazii de pipete.
Instrucţiuni de utilizare SIPLACE Seria X S 6 Extensiile staţiei
Începând cu versiunea 713.0 Ediţia 11/2019 6.4 Matrix Tray Changer
317
6.4.4.1 Dimensiuni
6

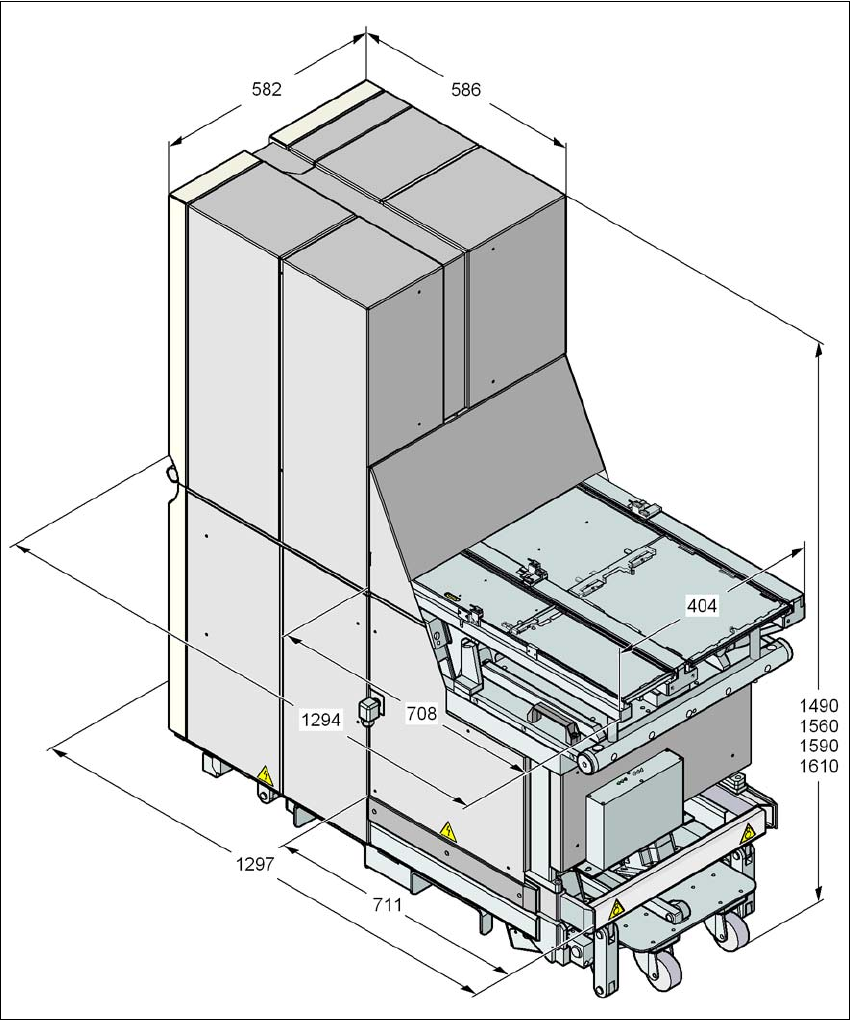

Fig. 6.4 - 1 Matrix Tray Changer, dimensiuni, toate datele în milimetri
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X S
6.4 Matrix Tray Changer Începând cu versiunea 713.0 Ediţia 11/2019
318
6.4.4.2 Elemente de comandă
6

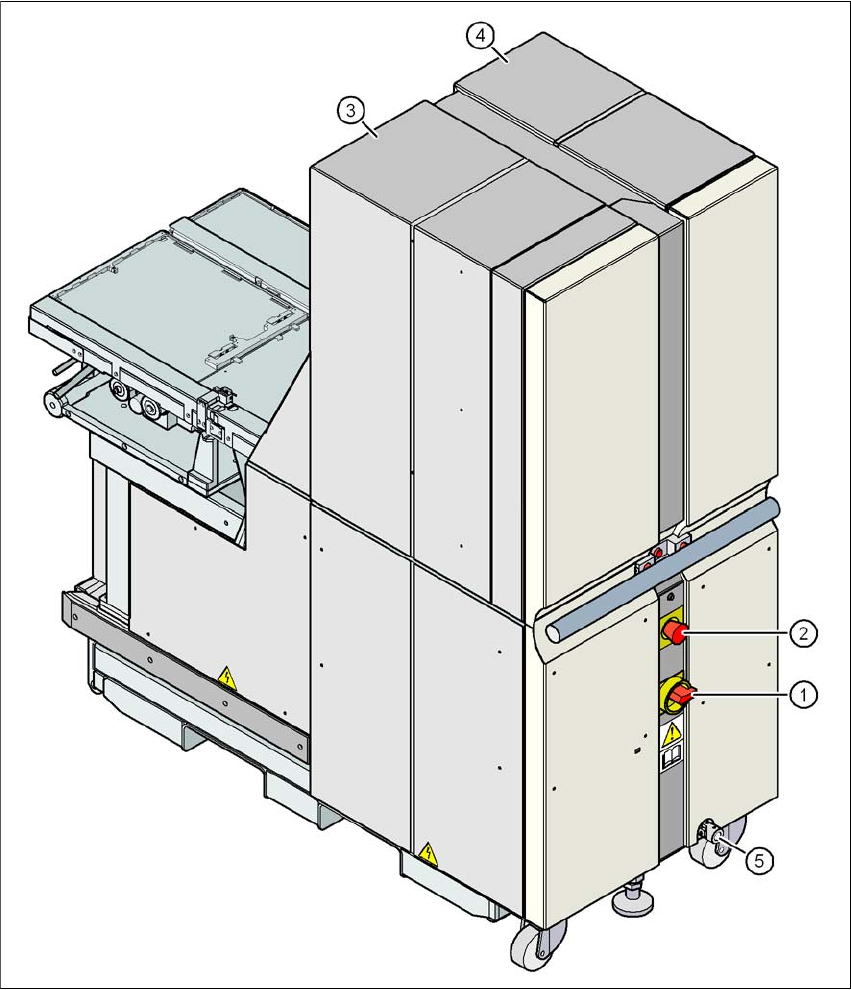

Fig. 6.4 - 2 Matrix Tray Changer, vedere din spate
(1) Întrerupător general
(2) Buton de OPRIRE DE URGENŢĂ
(3) Turnul 1 cu o capacitate maximă de 30 magazii-tavă (până la cel mult 60 tray-uri JEDEC)
(4) Turnul 2 cu o capacitate maximă de 40 magazii-tavă (până la cel mult 40 tray-uri JEDEC)
(5) Punct de aplicare pentru manivela pentru reglarea pe înălţime a Matrix Tray Changer
