6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X S
6.5 Schimbător Waffle-Pack (WPC5/WPC6) Începând cu versiunea 713.0 Ediţia 11/2019
328
6.5.9.1 Dispozitive de siguranţă
Buton de OPRIRE DE URGENŢĂ 6
După apăsarea tastei de OPRIRE DE URGENŢĂ se opreşte imediat întreaga instalaţie, adică
plantatorul de componente SIPLACE şi schimbătorul Waffle-Pack. După deblocarea tastei de
OPRIRE DE URGENŢĂ întreaga instalaţie se porneşte cu tasta start de la plantatorul de compo-
nente SIPLACE. După aceasta puteţi continua sau întrerupe procesul de plantare.
6
Uşi de protecţie 6
La deschiderea uşilor de protecţie se opresc axele de ridicare şi axele de alimentare ale schim-
bătorului Waffle-Pack. La închiderea uşilor de protecţie schimbătorul Waffle-Pack îşi continuă
funcţionarea.
6
Modul Non-Stop (numai WPC6) 6
Prin clapa modulului Non-Stop puteţi umple sau să extrageţi magaziile-tavă în timpul funcţionării,
fără ca plantatorul de componente SIPLACE să fie oprit. Tasta de operare semnalizează, dacă o
magazie-tavă se găseşte în modulul Non-Stop Modul, dacă modulul Non-Stop este gol, sau dacă
o magazie-tavă este tocmai deplasată.
6
INDICAŢIE
Atenţie la plăcile de circuite eventual incomplet plantate.
ATENŢIE
Nu deschideţi uşile schimbătorului Waffle-Pack, în timp de schimbătorul Waffle-Pack
aduce o componentă.
ATENŢIE
Declaşarea OPRIRII DE URGENŢĂ prin deschiderea clapei!
Dacă tasta de operare clipeşte, magazia-tavă este deplasată în modulul Non-Stop şi pro-
cedura nu este încă încheiată. Dacă clapa se deschide, în timp ce tasta de operare cli-
peşte, se va declanşa o OPRIRE DE URGENŢĂ.
Pentru a deschide clapa, aşteptaţi până când tasta de operare nu mai clipeşte.
Instrucţiuni de utilizare SIPLACE Seria X S 6 Extensiile staţiei
Începând cu versiunea 713.0 Ediţia 11/2019 6.6 SIPLACE JTF-S/JTF-M
329
6.6 SIPLACE JTF-S/JTF-M
Cod articol 00166670-xx SIPLACE JTF-S
Cod articol 00166671-xx SIPLACE JTF-M
6.6.1 Descriere
SIPLACE JTF-S/JTF-M este un schimbător automat şi rapid pentru magazii-tavă standard JE-
DEC. La plantatoarele de componente electronice SIPLACE Seria X S în locul căruciorului de
componente, pe o masă fixă se poate instala un SIPLACE JTF-S/JTF-M. SIPLACE JTF-S/JTF-M
ocupă o arie fixă de piste pe o masă fixă. Pe pistele libere se pot monta Linear-Feeder, Glue-Fe-
eder sau LDU-X.
SIPLACE JTF-S/JTF-M este disponibil în două versiuni
– SIPLACE JTF-S
SIPLACE JTF-S stochează o stivă de până la 30 de magazii tavă JEDEC subţiri sau 20 ma-
gazii tavă JEDEC groase şi pune acestea la dispoziţie una după alta. La plantatoarele de
componente se poate aduce un tip de componente cu un timp constant de schimbare maga-
zie-tavă. 6
– SIPLACE JTF-M
SIPLACE JTF-M stochează până la 18 magazii-tavă subţiri JEDEC sau 14 magazii-tavă
groase JEDEC (în funcţie de tipul magaziei) într-o casetă schimbabilă şi pune la dispoziţie
aceste în mod selectiv. La plantatoarele de componente se poate aduce diferite tipuri de com-
ponente cu timpi de schimbare magazie-tavă variabili. 6
6
INDICAŢIE
Descrierea amănunţită o veţi găsi în
"Manualul de utilizare JTF-S/JTF-M", germană + engleză [cod articol 00197446-xx].
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X S
6.6 SIPLACE JTF-S/JTF-M Începând cu versiunea 713.0 Ediţia 11/2019
330
6.6.2 Vedere de ansamblu
6

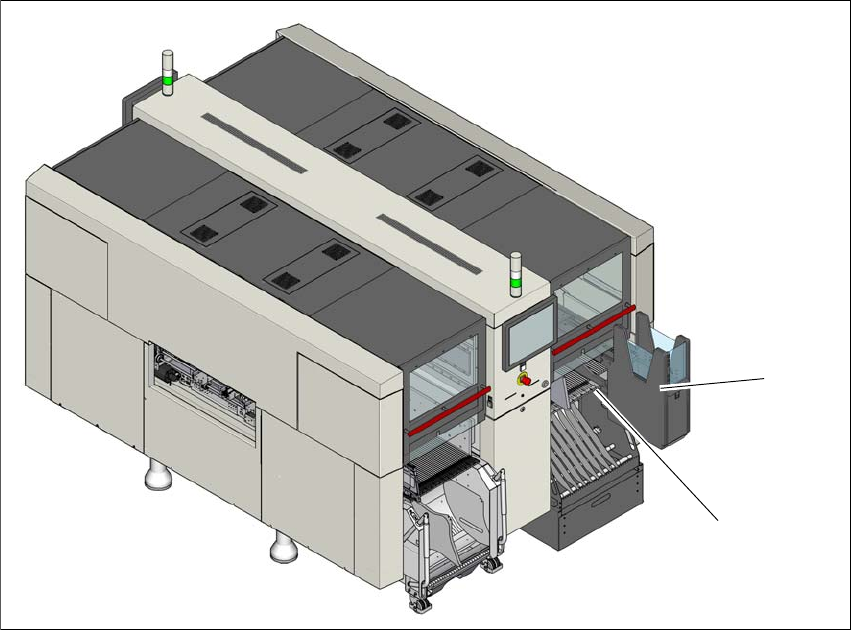

Fig. 6.6 - 1 SIPLACE JTF-S/JTF-M la SIPLACE Seria X S
(1) JTF-S/JTF-M
(2) Masa componentelor fixă
(1)
(2)
