6 Extensiile sta ţ iei Instruc ţ iuni de utilizare SIPLACE Seria X S 6.9 Came re sta ţ ionare Începând cu versiunea 713.0 Edi ţ ia 11/2019 338 6.9.2 Camera sta ţ ionar ă a componentelor P&P , tip 33, GigE Cod articol…
Instrucţiuni de utilizare SIPLACE Seria X S 6 Extensiile staţiei
Începând cu versiunea 713.0 Ediţia 11/2019 6.9 Camere staţionare
337
6.9.1.2 Date tehnice
6
Dimensiunile componen-
tei
de la 0,2 mm x 0,2 mm până la 16 mm x 16 mm la măsurarea simplă
a componentei
Gama de componente 0402 până la SO, PLCC, QFP, soclu, conector, BGA, componente
speciale, Bare Die, Flip-Chip, Shield
Raster pini min. 0,25 mm
Lăţime minimă picioruşe0,1 mm
Raster bile min. 0,14 mm
Diametru minim bilă 0,08 mm
Câmp vizual 19,4 mm x 19,4 mm
Tip de iluminare Lumină directă (6 nivele liber programabile)
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X S
6.9 Camere staţionare Începând cu versiunea 713.0 Ediţia 11/2019
338
6.9.2 Camera staţionară a componentelor P&P, tip 33, GigE
Cod articol 03105198-xx Cameră staţionară pentru capul CPP, tip 33
6

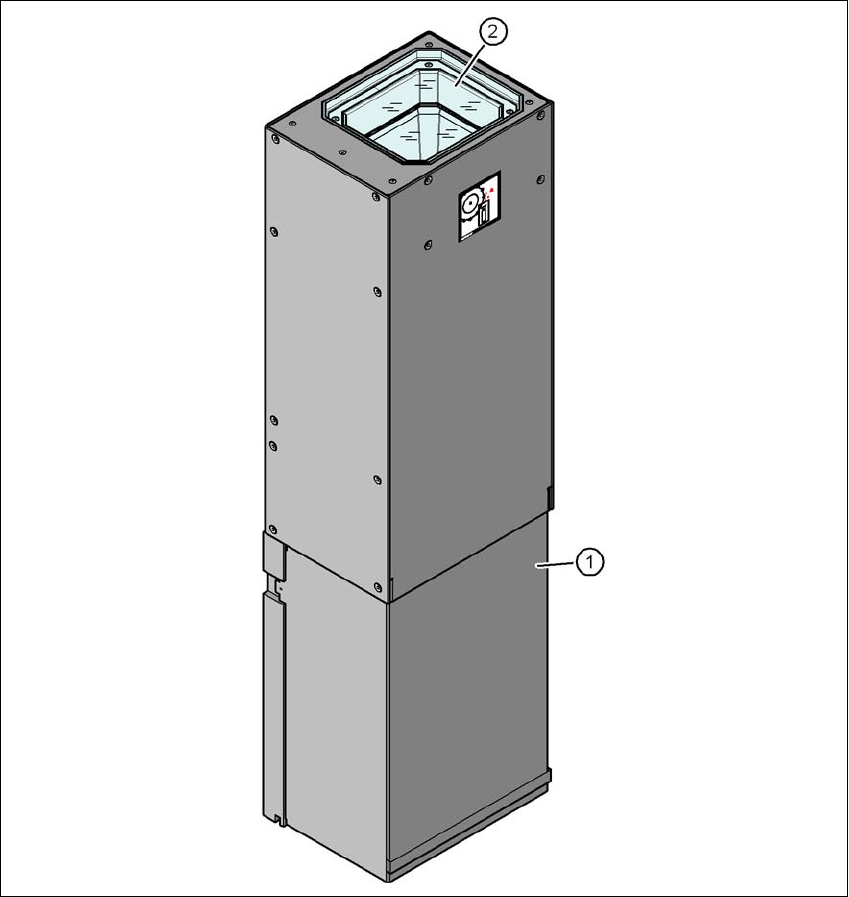

Fig. 6.9 - 2 Structura camerei staţionare a componentelor P&P, tip 33, GigE
(1) Carcasa camerei cu camera integrată şi amplificatorul de semnal al camerei
(2) Placă de sticlă- dedesubt nivel de iluminare şi nivel optic
Instrucţiuni de utilizare SIPLACE Seria X S 6 Extensiile staţiei
Începând cu versiunea 713.0 Ediţia 11/2019 6.10 IPC-HERMES-9852
339
6.9.2.1 Indicaţii de siguranţă
6
6.9.2.2 Date tehnice
6
6
6.10 IPC-HERMES-9852
IPC-HERMES-9852 este un protocol de comunicare pentru liniile SMT şi poate înlocui porturile
IPC SMEMA. Cu acest protocol se pot transmite mai multe informaţii decât au fost transmise până
acuma prin interfaţa IPC SMEMA.
Acestea au numai caracter exemplificativ:
– ID-uri clare pentru PCB-uri
– Coduri de bare
– Viteza de transport,
– Lungimea plăcilor de circuite şi lăţimea plăcilor de circuite
– Grosimea plăcilor de circuite
–Înălţimea de trecere
Toate aceste informaţii pot fi transmise fără întrerupere pe toată linia.
Descrierea detaliată se găseşte în manualul administratorului IPC-HERMES-9852, cod articol
[00198615-xx].
AVERTIZARE
Pericol de coliziune!
La înlocuirea capului de plantare TwinStar cu SpeedStar , SpeedStar va intra în coliziune
cu carcasa camerei.
Demontaţi camera staţionară a componentelor de pe TwinStar.
În cazul schimbării capului de plantare de la TwinStar la SIPLACE Multistar CPP ca-
mera staţionară de componente se va monta în poziţia inferioară.
Dimensiunile componentei de la 0,5 mm x 0,5 mm până la 55 mm x 45 mm
Gama de componente 0402, MELF, SO, PLCC, QFP, condensatori electrolitici, BGA
Raster pini min. 0,3 mm
Lăţime minimă picioruşe 0,15 mm
Raster bile min. 0,35 mm
Diametru minim bilă 0,2 mm
Câmp vizual 65 mm x 50 mm
Tip de iluminare Lumină directă (6 nivele liber programabile)
