6.11 Support Pin
Cod articol 00119680-xx Support Pin
Plăcile cu circuite late au tendinţa de a se curba în timpul plantării, astfel că în anumite circum-
stanţe nu mai este posibilă plantarea componentelor cu precizia dorită. Precizia de plantare este
influenţată şi de plăcile cu circuite puternic ondulate. Prin plasarea Support Pins pe masa ridica-
toare aceste probleme pot fi remediate uşor.
6

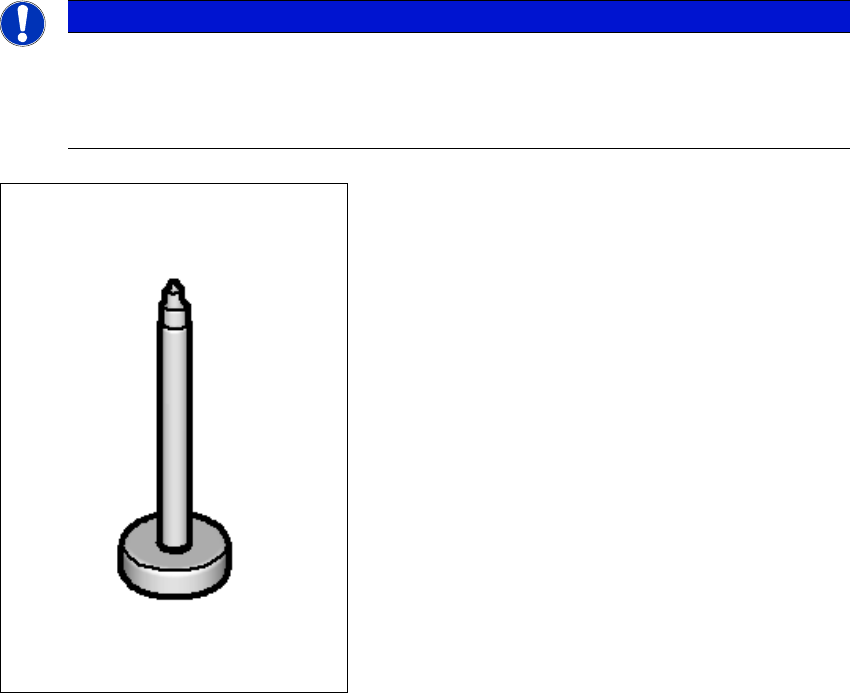

Fig. 6.11 - 1 Support Pin
Instrucţiuni de utilizare SIPLACE Seria X S 6 Extensiile staţiei
Începând cu versiunea 713.0 Ediţia 11/2019 6.12 Smart Pin Support
341
6.12 Smart Pin Support
Cod articol 00119999-xx Smart Pin Support, X3 S
Cod articol 00119993-xx Smart Pin Support, X4 S
Cod articol 00119994-xx Smart Pin Support, X4i S
Plăcile cu circuite late au tendinţa de a se curba în timpul plantării, astfel că în anumite circum-
stanţe nu mai este posibilă plantarea componentelor cu precizia dorită. Precizia de plantare este
influenţată şi de plăcile cu circuite puternic ondulate. Prin plasarea Support Pins pe masa ridica-
toare aceste probleme pot fi remediate uşor. Cu ajutorul echipamentului opţional Smart Pin
Support, Support Pins sunt aşezate automat pe masa ridicatoare. Acest lucru este realizat de o
unitate graifăr, care preia Support Pins din magazii speciale şi le aşează în poziţiile specificate.
6

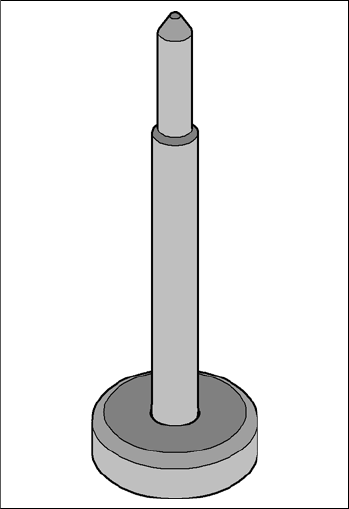

Fig. 6.12 - 1 Support Pin
INDICAŢIE
Reducerea zonei de deplasare
Opţiunea Smart Pin Support poate fi configurată pentru plantatoarele de componente
SIPLACE X3 S / X4 S. Prin opţiunea Smart Pin Support se reduce zona de deplasare
a portalului 1 şi 3 se reduce cu câte 36 mm în ambele zone de plantare.
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X S
6.12 Smart Pin Support Începând cu versiunea 713.0 Ediţia 11/2019
342
6

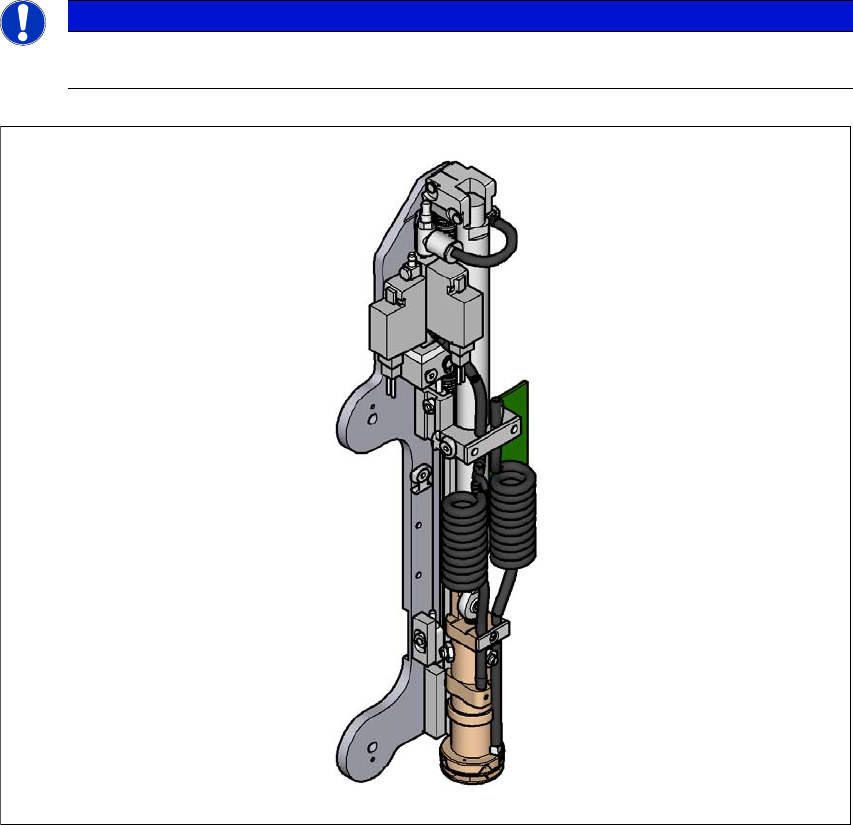

Fig. 6.12 - 2 Unitate graifăr Smart Pin Support
Unitatea graifăr este montată pe portal. Această unitate grafăr preia Support Pins din magaziile
prevăzute şi poziţionează acestea pe masa ridicatoare. Poziţiile Support Pins în plantatorul de
componente sunt stabilite pentru fiecare parte a plăcii cu circuite în editorul de plăci cu circuite al
SIPLACE Pro.
Pentru diferitele configuraţii ale maşinii vă stau la dispoziţie două magazii diferite pentru schimba-
rea automată a maxim 10 Support Pin-uri. Aceste magazii sunt fixate pe un suport pentru magazie
şi se montează pe dispozitivul de tracţiune pentru cărucioarele de componente.
– Smart Pin Support - Tip magazie Q10 [cod articol 00119997-xx]
– Smart Pin Support - tip magazie W5 [cod articol 00119998-xx]
INDICAŢIE
Descrierea amănunţită o veţi găsi în "Manualul de utilizare Smart Pin Support", germană
+ engleză [cod articol 00197001-xx].
