Instruc ţ iuni de utilizare SIPLACE Seria X S 2 Siguran ţ a exploat ă rii Începând cu versiunea 713.0 Edi ţ ia 11/2019 2.2 Panouri d e avertizare 43 2.2.2 Panouri de avertizare în plantatoarele de co mponente (p anouri s…
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE Seria X S
2.2 Panouri de avertizare Începând cu versiunea 713.0 Ediţia 11/2019
42
Fig. 2.2 - 2 Panouri de avertizare la plantatoarele de componente - Partea 2 (pe exemplul SIPLACE X4 S cu protec-
ţie contra intervenţiei) Panouri standard
Poz. W 024, cod articol 03155346-01
Poz. W 210, cod articol 03009350-01
(1) Dungi de avertizare, jos pe cele patru capote de protecţie
(T) Direcţia de transport a plăcilor de circuite
W 210
1
1
W 024
W 024
W 024
Instrucţiuni de utilizare SIPLACE Seria X S 2 Siguranţa exploatării
Începând cu versiunea 713.0 Ediţia 11/2019 2.2 Panouri de avertizare
43
2.2.2 Panouri de avertizare în plantatoarele de componente (panouri standard)
Fig. 2.2 - 3 Panouri de avertizare în plantatoarele de componente (exemplu SIPLACE X4i S) Panouri standard
Poz. W 024, cod articol 03155346-01
Poz. W 006, cod articol 03155812-01
(1) Dungi de avertizare
(T) Direcţia de transport
Etichetele de avertizare sunt aplicate pe partea interioară a învelişului metalic.
1
1
W 024
W 024
W 024
W 024
W 006
W 006
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE Seria X S
2.2 Panouri de avertizare Începând cu versiunea 713.0 Ediţia 11/2019
44

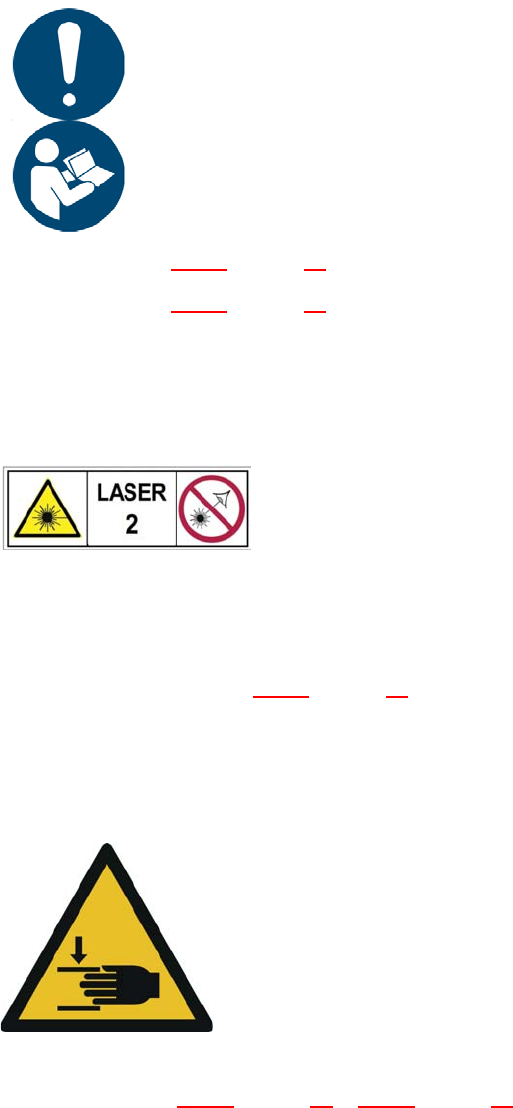

2.2.3 Semnificaţia şi descrierea panourilor de avertizare (panouri standard)
2.2.3.1 Panou indicator M002
2
Poz. M 002, în Fig. 2.2 - 1, pagina 41, cod articol 3155798-01 sau
Poz. M 002, în Fig. 2.2 - 4
, pagina 49, cod articol 3155798-01
(bucăţi pe plantator de componente: 1)
2.2.3.2 Panou de avertizare laser clasa 2
2
Poz. W Laser clasa 2 în Fig. 2.2 - 1, pagina 41, cod articol 03155298-01
(bucăţi pe plantator de componente: 1)
2.2.3.3 Panou de avertizare W 024
2
Poz. W 024 din Fig. 2.2 - 1, pagina 41 şi 2.2 - 2, pagina 42, cod articol 03155346-01
(bucăţi pe plantator de componente: 16)
2
2
2
2
2
2
2
2
Funcţionarea sigură a plantatoarelor de componente
Condiţia pentru o funcţionare a plantatorului de componente în
condiţii de siguranţă o constituie cunoaşterea şi respectarea in-
strucţiunilor de utilizare şi a indicaţiilor de siguranţă.
2
2
2
RADIAŢIE LASER
Laser clasa 2
Conform IEC 60825-1:2014
Nu priviţi în fascicul!
2
2
2
Avertizare la accidentarea mâinilor
Introducerea mâinilor poate conduce la răniri ale braţelor sau mâi-
nilor.
Nu umblaţi în plantatorul de componente în funcţionare.
Nu umblaţi în interiorul plantatorului de componente înveci-
nat.
