Instrucţiuni de utilizare SIPLACE Seria X S 2 Siguranţa exploatării
Începând cu versiunea 713.0 Ediţia 11/2019 2.2 Panouri de avertizare
55
2.2.8 Panouri de avertizare la alimentarea electrică
2
Poz. W 220 din Fig. 2.2 - 9, pagina 55, cod articol 03114591-01 (bucăţi pe plantatorul de compo-
nente: 4).
Fig. 2.2 - 9 Panoul de avertizare W 220 de la unitatea de alimentare cu curent
– W 220 la bateria de condensatori PCS417
– W 220 la sursele de alimentare cu curent, redresor AC/DC (160 V DC /300 V DC).
– W 220 la capacul întrerupătorului de siguranţă (CSB)
2
2
TENSIUNE DE REŢEA!
Decuplaţi întrerupătorul general, scoateţi aparatul din priză şi aş-
teptaţi 5 minute, până la descărcarea condensatorilor.
Regiunea NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W 220
W 220
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE Seria X S
2.2 Panouri de avertizare Începând cu versiunea 713.0 Ediţia 11/2019
56
2.2.9 Panouri de avertizare la SIPLACE SpeedStar C&P20 P
2

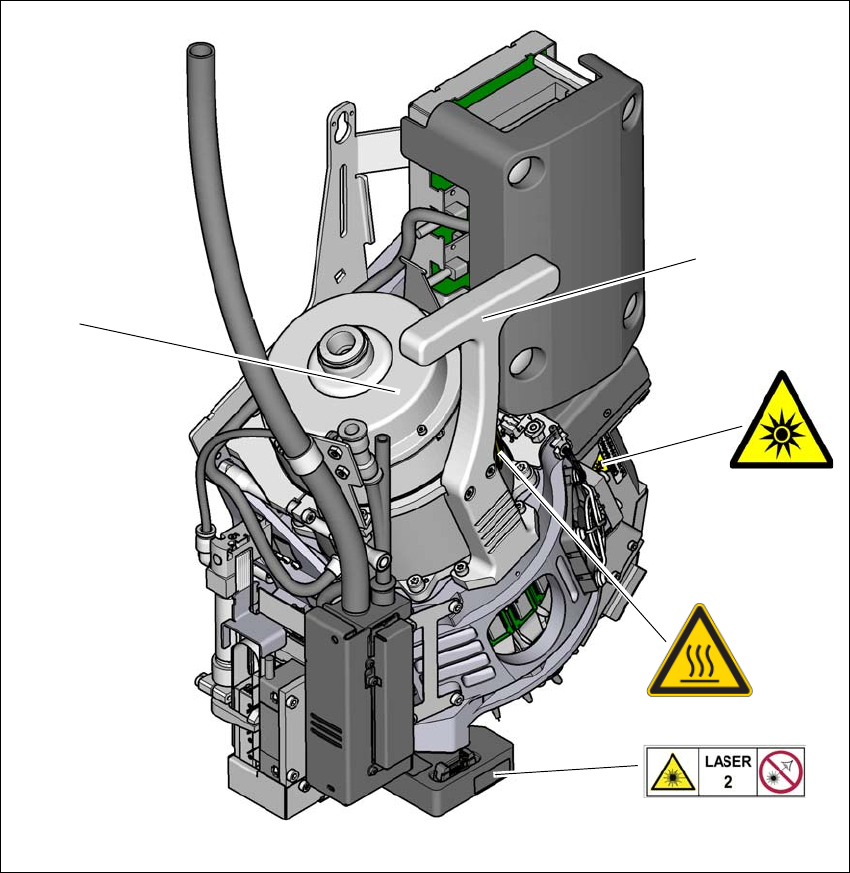

Fig. 2.2 - 10 Panouri de avertizare la SIPLACE SpeedStar C&P20 P
(1) Panou indicator temperatură, cod articol 03031926-01
(2) Carcasa motorului stelei
(3) Mâner
Poz. W Laser clasa 2, cod articol 03155298-01
(1)
(2)
(3)
W Laser clasa 2
Instrucţiuni de utilizare SIPLACE Seria X S 2 Siguranţa exploatării
Începând cu versiunea 713.0 Ediţia 11/2019 2.2 Panouri de avertizare
57
2.2.10 Panouri de avertizare la SIPLACE SpeedStar C&P20 P2
2

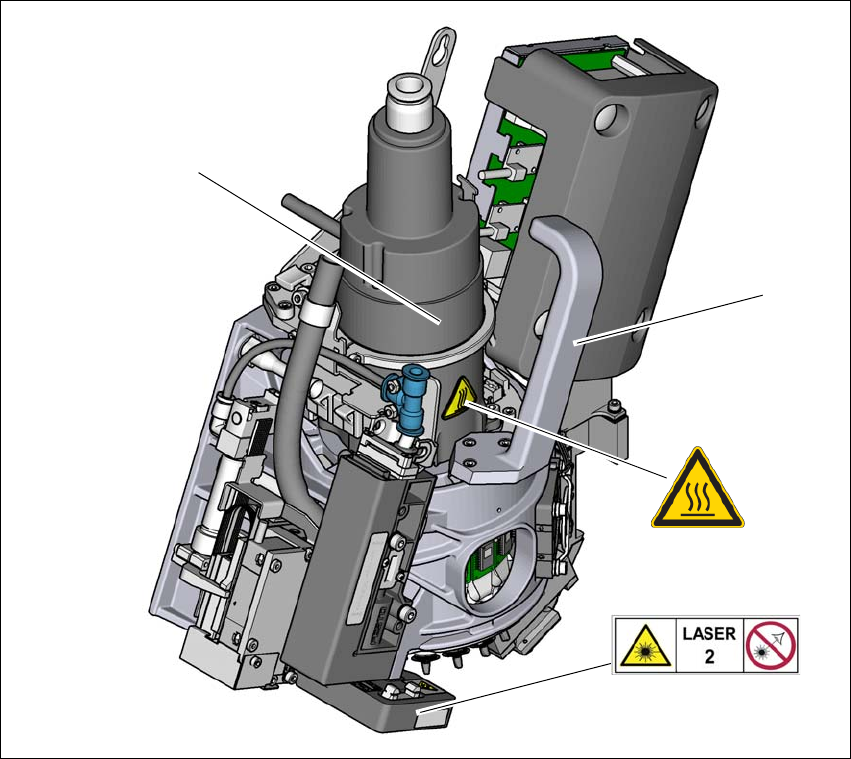

Fig. 2.2 - 11 Panouri de avertizare la SIPLACE SpeedStar C&P20 P2
(1) Panou indicator temperatură, cod articol 03031926-01
(2) Carcasa motorului stelei
(3) Mâner
(4) Panou de avertizare - grupul de risc 2
Poz. Marcaj laser - clasa de risc 2, cod articol 03155298-01
(1)
(3)
(2)
(4)
Marcaj laser
clasa de risc 2
