Instruc ţ iuni de utilizare SIPLACE Seria X S 2 Siguran ţ a exploat ă rii Începând cu versiunea 713.0 Edi ţ ia 11/2019 2.4 Indica ţ ii de siguran ţă pentru transportarea plantatorului de componente 67 2.4 Indica ţ ii de …
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE Seria X S
2.3 Clasificarea sistemelor optice Începând cu versiunea 713.0 Ediţia 11/2019
66
2.3.2 Clasificarea sistemelor de camere
2.3.2.1 Tipuri de cameră cu leduri de culoare deschisă - grupul de risc 1
În următoarele camere sunt montate LED-uri de culoare deschisă. Conform IEC 62741 acestea
se încadrează în grupa de risc 1.
– Camere de componente - tipurile 23, 30, 41 şi 45
– Camere de componente staţionare - tipurile 25 şi 33
–Cameră placă de circuite tip 28
2
2.3.2.2 Tipuri de cameră cu leduri albastre - grupul de risc 2
În următoarele camere sunt montate LED-uri de culoare albastră ultradeschisă. Conform IEC
62741 acestea se încadrează în grupa de risc 2.
–Cameră pentru componente, tip 48
2
INDICAŢIE
Grupul de risc 1
Nu priviţi în fasciculul camerei gata de funcţionare!
2
Grupul de risc 2
Camerele cu LED albastru ultradeschis pot emite radiaţii periculoa-
se.
Nu priviţi în fasciculul camerei gata de funcţionare!
Instrucţiuni de utilizare SIPLACE Seria X S 2 Siguranţa exploatării
Începând cu versiunea 713.0 Ediţia 11/2019 2.4 Indicaţii de siguranţă pentru transportarea plantatorului de componente
67
2.4 Indicaţii de siguranţă pentru transportarea plantato-
rului de componente
2

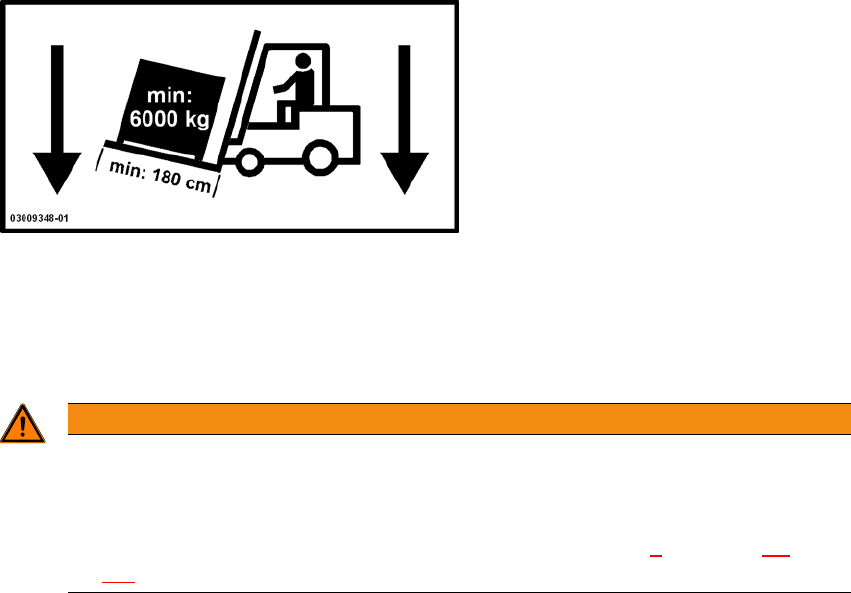

Pentru transportarea plantatorului de componente folosiţi un stivuitor cu următoarele specificaţii:
Lungimea furcii min. 1800 mm
Capacitate portantă min. 6000 kg
Lăţimea de deschidere a furcii min. 350 mm 2
2
AVERTIZARE
Pericol de răsturnare!
Nerespectarea specificaţiilor impuse stivuitorului duce la pericol de răsturnare..
Pentru transport folosiţi numai stivuitorul conform specificaţiilor.
Transportul plantatorului de componente este descris în capitolul 4
paragraful 4.1, pagi-
na 185
.
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE Seria X S
2.5 Indiaţii de siguranţă pentru funcţionare Începând cu versiunea 713.0 Ediţia 11/2019
68
2.5 Indiaţii de siguranţă pentru funcţionare
2.5.1 Indicaţii de siguranţă pentru închiderea capotelor de protecţie
Pentru a exclude toate pericolele de accidentare la închiderea capotelor de protecţie de pe plan-
tatorul de componente, exploatatorul trebuie să constrângă personalul la operarea capotelor de
siguranţă în modul descris în instrucţiunile următoare.
2
2

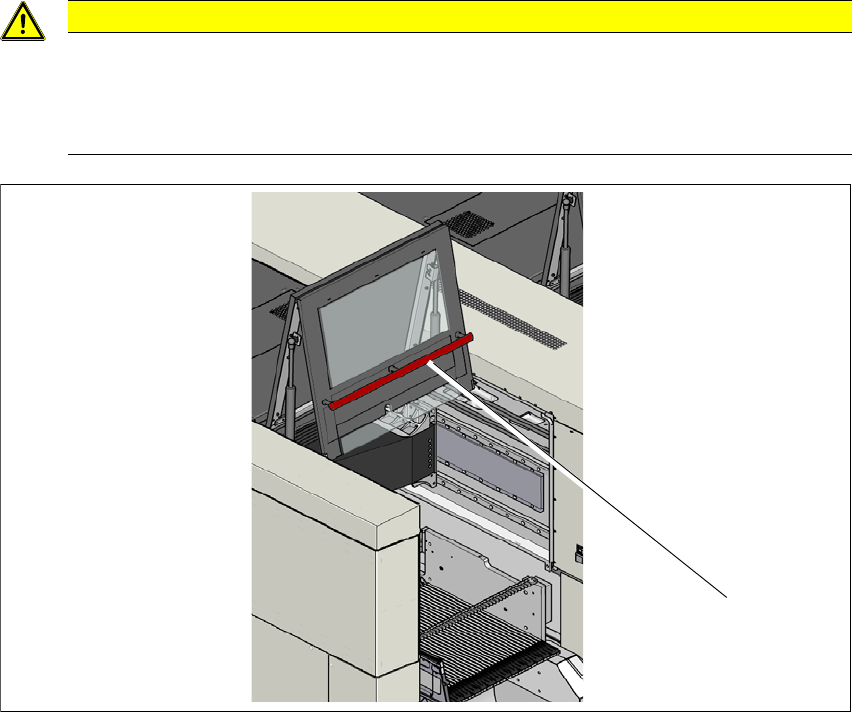

Fig. 2.5 - 1 Prevederi de siguranţă pentru închiderea capotelor de protecţie (exemplu SIPLACE X2 S / X3 S / X4 S)
(1) Bară mâner
Pentru deschiderea resp. închiderea capotei de protecţie prindeţi aceasta întotdeauna de
mâner.
La închidere nu introduceţi mâna în spaţiul dintre capota de protecţie şi învelişul maşinii.
Aveţi grijă ca la închiderea capotei de protecţie să fie liberă zona din raza capotei respectiv
să nu poate să fie rănit nimeni
ATENŢIE
Pericol de strivire a mâinilor!
Închiderea neregulamentară a capotelor de protecţie expune mâinile la pericolul de stri-
vire a acestora.
Închideţi în mod regulamentar capotele de protecţie.
(1)
