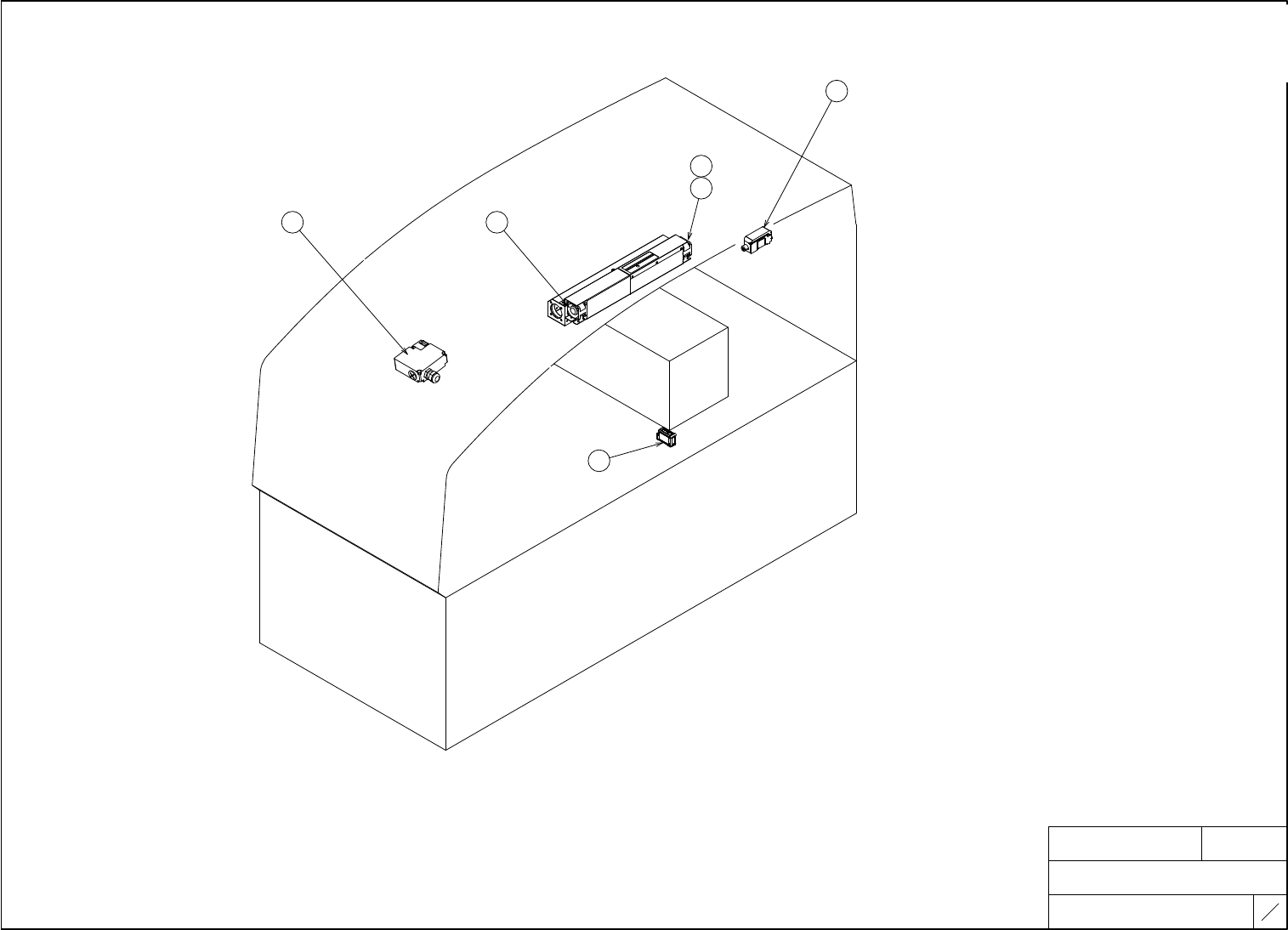

ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ. 部品配置図 PARTS ARRANGEMENT 2 RG ZB C0 04 90 1 ＸＹロボット XY ROBOT ＴＹＰＥ ＮＸＴⅢｃ ２ ３ FUJI SECRET M6c XY ROBOT １ ６ ４ ３ ２ ５ Zt2h816k Zt2h816k Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGZBC004901
ＸＹロボット
XY ROBOT
ＴＹＰＥ
ＮＸＴⅢｃ
１
３
FUJI SECRET
M3c XY ROBOT
１
２
３
４
６
５
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGZBC004901
ＸＹロボット
XY ROBOT
ＴＹＰＥ
ＮＸＴⅢｃ
２
３
FUJI SECRET
M6c XY ROBOT
１ ６
４
３
２
５
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGZBC004901
ＸＹロボット
XY ROBOT
ＴＹＰＥ
ＮＸＴⅢｃ
３
３
FUJI SECRET
アドレス 信 号 名 ／ 部 品 名 品 名 品 目 端 末 加 工 図 番 備 考
Ｎｏ．
ADDRESS SIGNAL NAME/PARTS NAME NAME ITEM
TERMINAL PROCESSING DIAGRAM
NOTE
１
２
３
４
５
６
基板高さセンサアンプ アンプ センサ
2MGKGP0038**
PANEL HEIGHT SENSOR AMP
AMPLIFIER SENSOR
記号
SYMBOL
SENSOR
AMP
2RGZSA0005**
フロントカバー閉じ確認 ＳＷ リミット
S31935
FRONT COVER CLOSED CHECK SW LIMIT
Ｙ軸リニアモータ冷却ファン１
Y LINNEAR COOLING FAN 1
ファン
FAN
XH0143*
2RGZSA0010**
2RGZSB0007**
M3c
M6c
----- -----
Ｙ軸リニアモータ冷却ファン２ ファン
2RGZSA0011** M3c
----- ----- XH0143*
Y LINNEAR COOLING FAN 2 FAN 2RGZSB0008** M6c
X01A M2LS1E ------
基板高さセンサヘッド センサ レーザ
SENSOR
HEAD
2MGKGP0037** 2RGZSF0001**
PANEL HEIGHT SENSOR HEAD SENSOR LASER
-----
-----
M3c:~X38,M6c:~X19
------
------
2EGZSA0019**
2EGZSF0001**
M3c:~X38,M6c:~X19
M3c:X39~,M6c:X20~
M3c:X39~,M6c:X20~
Ｙ軸リニアモータ冷却ファン３ ファン
2RGZSA0012** M3c:X21~
----- -----
H68183
Y LINNEAR COOLING FAN 3 FAN
2RGZSB0010** M6c:X11~
2RGZSA0016** M3c:X39~
2RGZSB0013** M6c:X20~
2MGTSA0218**
Zt2h816k
Zt2h816k
