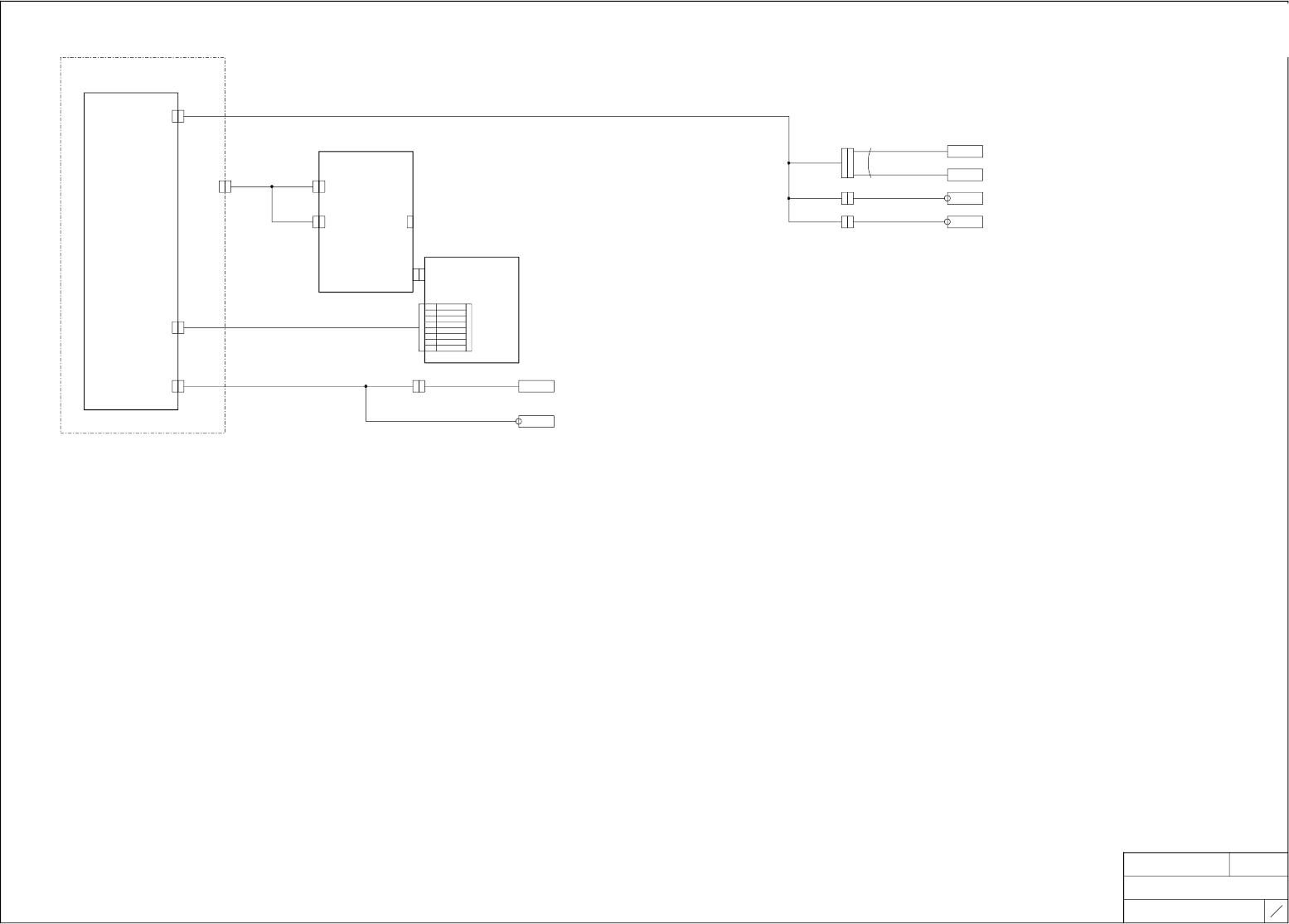

ＮＡＭＥ ＴＹＰＥ 接続図 ＮＦＶｃ Ｔ Ｉ Ｔ Ｌ Ｅ 制御盤・基板搬送Ｉ／Ｆ接続 ＤＲＡＷＩＮＧ Ｎｏ. ３ ７ FUJI SECRET 2R GZB A00 010 3 Ａ Ｄ Ｄ Ｒ Ｅ Ｓ Ｓ 7 Ａ Ｄ Ｄ Ｒ Ｅ Ｓ Ｓ 7 Ａ Ｄ Ｄ Ｒ Ｅ Ｓ Ｓ 2 ベース制御盤 Ｂ Ａ Ｓ Ｅ Ｃ Ｏ Ｎ Ｔ Ｒ Ｏ Ｌ Ｂ Ｏ Ｘ Ｂ Ｃ Ｂ Ｃ Ｎ １８ Ｃ Ｎ ６ Ｃ Ｎ ５ ２ ＥＧ Ｚ Ｂ Ａ０ ０１ ２＊ ＊ ２Ｅ Ｇ…
ＮＡＭＥ ＴＹＰＥ
接続図
ＮＦＶｃ
ＴＩＴＬＥ
アース接続
ＤＲＡＷＩＮＧ Ｎｏ.
２
７
FUJI SECRET
2RGZBA000103
ＡＤＤＲＥＳＳ
3
一次電源
ＰＥ
Ｍ１ＳＷ１
ハンドルＢＫＴ
（２ＥＧＺＢＡ０００３＊＊） ２ＥＧＺＢＡ０００８＊＊
アースターミナル１
ＥＡＲＴＨ ＴＥＲＭＩＮＡＬ１
２ＥＧＺＢＡ０００９＊＊
アースターミナル２
ＥＡＲＴＨ ＴＥＲＭＩＮＡＬ２
メインスイッチ
ＭＡＩＮ ＳＷ
ノイズフィルター
ＮＯＩＳＥ ＦＩＬＴＥＲ
Ｍ１ＮＦ１
サーキットブレーカＢＫＴ
ＣＩＲＣＵＩＴ ＢＲＥＡＫＥＲ ＢＫＴ
サージキラー
ＳＵＲＧＥ ＫＩＬＬＥＲ
Ｍ１ＳＫ１
２ＥＧＺＢＢ００１５＊＊
２ＥＧＺＢＡ００１０＊＊
アースＢＫＴ
ＥＡＲＴＨ ＢＫＴ
２ＭⅢｃ ベース
２ＭⅢｃ ＢＡＳＥ ＵＮＩＴ
（リストバンド中継 フロント）
（リストバンド中継 リア）
（４Ｍｃ流用）
（２ＥＧＺＢＡ００５３＊＊）
ベース制御Ｉ／Ｆ基板１ ＣＮ６へ
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
ＮＡＭＥ ＴＹＰＥ
接続図
ＮＦＶｃ
ＴＩＴＬＥ
制御盤・基板搬送Ｉ／Ｆ接続
ＤＲＡＷＩＮＧ Ｎｏ.
３
７
FUJI SECRET
2RGZBA000103
ＡＤＤＲＥＳＳ
7
ＡＤＤＲＥＳＳ
7
ＡＤＤＲＥＳＳ
2
ベース制御盤
ＢＡＳＥ ＣＯＮＴＲＯＬ ＢＯＸ
ＢＣＢＣＮ１８
ＣＮ６
ＣＮ５
２ＥＧＺＢＡ００１２＊＊
２ＥＧＺＢＡ００５３＊＊
ベース制御Ｉ／Ｆ基板１
ＢＡＳＥ ＣＯＮＴＲＯＬ Ｉ／Ｆ ＰＣＢ １
パーツ真空ポンプ制御ＢＫＴ
ＰＡＲＴＳ ＶＡＣＣＵＭ ＰＵＭＰ ＣＯＮＴＲＯＬ ＢＫＴ
ＭＳ１ＣＮ１
ＭＳ１ＣＮ３
ＭＳ１ＣＮ２
２ＥＧＺＢＡ００１３＊＊
Ｍ１Ｍ１
パーツ真空ポンプ
ＰＡＲＴＳ ＶＡＣＣＵＭ ＰＵＭＰ
２ＡＧＴＢＢ００１０＊＊
２ＥＧＺＢＡ００１９＊＊
エアー圧力正常
Ｍ１ＰＳ１
ＡＩＲ ＣＨＥＣＫ
パーツバキューム圧力正常
Ｍ１ＰＳ２
ＰＡＲＴＳ ＶＡＣＵＵＭ ＯＫ
Ｍ１ＰＳ１
Ｍ１ＰＳ２
２ＲＧＴＢＢ００２９＊＊
２ＲＧＴＢＢ００３０＊＊
Ｍ１ＦＡＮ１
２ＥＧＺＢＡ００５４＊＊ ２ＲＧＺＢＢ００９９＊＊
冷却ファン（ベース背面１）
ＣＮ１２
Ｍ１
ＦＡＮ１
Ｍ１ＦＡＮ２
２ＲＧＺＢＢ０１００＊＊
冷却ファン（ベース背面２）
Ｍ１
ＦＡＮ２
ＣＮ２７Ａ
２ＥＧＺＢＡ００２１＊＊
ＣＮ３
ＣＮ２７Ａ
ＣＮ２８Ａ
ＲＨ５７３３＊
連結コネクタ
（２ＥＧＺＢＡ００２２＊＊）
ＣＮ８
ＣＮ−２
ＳＭＦ
前工程基板搬送Ｉ／Ｆ基板
ＰＲＥＶＩＯＵＳ ＰＡＮＥＬ
ＴＲＡＮＳＦＥＲ ＰＣＢ
２ＥＧＺＢＡ００１６＊＊
ＣＮ−５
ＳＭＦ
ＣＮ−１
ＳＭＦ
ＣＮ−３
ＳＭＦ
レーン１
ＬＡＮＥ１
レーン２
ＬＡＮＥ２
２ＥＧＴＢＢ００８０＊＊
ｏｒ
周辺装置
ＣＮ−Ｍ１
ＬＡＮＥ１−Ｆ
ＬＡＮＥ２−Ｆ
ＢＣＢＣＮ７
ＣＮＢ
ＣＮ２８Ａ ＣＮ２８Ａ
２ＥＧＺＢＡ００２２＊＊
ＣＮ４
ＲＨ５７３４＊
ＣＮ２７Ａ
連結コネクタ
（２ＥＧＺＢＡ００２１＊＊）
後工程基板搬送Ｉ／Ｆ基板
ＮＥＸＴ ＰＡＮＥＬ
ＴＲＡＮＳＦＥＲ ＰＣＢ
ＣＮ−Ｍ２
ＣＮ−１
ＳＭＲ
２ＥＧＴＢＢ００８０＊＊
ＣＮ−２
ＳＭＲ
ｏｒ
周辺装置
レーン１
ＣＮ−５
ＳＭＲ
ＣＮ−３
ＳＭＲ
ＬＡＮＥ１
ＬＡＮＥ１−Ｒ
レーン２
ＬＡＮＥ２
ＬＡＮＥ２−Ｒ
２ＥＧＺＢＡ００１７＊＊
ＣＮ９
２ＥＧＺＢＡ００６０＊＊
２ＭⅢｃ ベース
２ＭⅢｃ ＢＡＳＥ ＵＮＩＴ
（２ＥＧＺＢＡ００３８＊＊）
（２ＥＧＺＢＡ００４９＊＊）
側面カバーＯＰＴＩＯＮ
１１
Ｍ１９１
1２
Ｍ１９１Ａ
２１
Ｍ１９２
２２
Ｍ１９２Ａ
ＲＨ５７３３＊
ベースより
ＣＮ２７Ｂ
３１
＋２４ＶＭ１
３２
Ｘ０１８
Ｅ１
Ｙ０００Ａ
Ｅ２
ＧＭ
１１
Ｍ１９１Ａ
1２
Ｍ１９１Ｂ
２１
Ｍ１９２Ａ
２２
Ｍ１９２Ｂ
ＲＨ５７３４＊
ベースより
ＣＮ２８Ｂ
３１
＋２４ＶＭ１
３２
Ｘ０１９
Ｅ１
Ｙ００１Ａ
Ｅ２
ＧＭ
盤内配線
モジュール１
接続コネクタＣＮ２へ
モジュール２
接続コネクタＣＮ２へ
前工程基板搬送Ｉ／Ｆ基板 ＢＫＴ
ＰＲＥＶＩＯＵＳ ＰＡＮＥＬ ＴＲＡＮＳＦＥＲ ＰＣＢ ＢＫＴ
２ＥＧＺＢＡ００５０＊＊
後工程基板搬送Ｉ／Ｆ基板ＢＫＴ
ＮＥＸＴ ＰＡＮＥＬ ＴＲＡＮＳＦＥＲ ＰＣＢ ＢＫＴ
２ＥＧＺＢＡ００５１＊＊
ＣＮ２７Ｂ
ＣＮ２８Ｂ
ＲＨ５７３５＊
ＲＨ５７３６＊
（前工程のＣＮ２８Ａ）
（後工程のＣＮ２７Ａ）
ＣＯＯＬＩＮＧ ＦＡＮ （ＲＥＡＲ１）
ＣＯＯＬＩＮＧ ＦＡＮ （ＲＥＡＲ２）
側面カバー左
ＳＩＤＥ ＣＯＶＥＲ（Ｌ）
側面カバー右
ＳＩＤＥ ＣＯＶＥＲ（Ｒ）
ＳＩＤＥ ＣＯＶＥＲ ＯＰＴＩＯＮ
ＦＲＯＭ ＢＡＳＥ ＵＮＩＴ
ＦＲＯＭ ＢＡＳＥ ＵＮＩＴ
側面カバー左
側面カバー右
（４Ｍ流用）
（４Ｍ流用）
ＦＧ
アースＢＫＴへ
（４Ｍ流用）
（４Ｍ流用）
（４Ｍｃ流用）
（４Ｍｃ流用）
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
ＮＡＭＥ ＴＹＰＥ
接続図
ＮＦＶｃ
ＴＩＴＬＥ
ベース リモートＩ／Ｏ接続
ＤＲＡＷＩＮＧ Ｎｏ.
４
７
FUJI SECRET
2RGZBA000103
ベース制御盤
ＢＡＳＥ ＣＯＮＴＲＯＬ ＢＯＸ
ベース制御Ｉ／Ｆ基板１
ベースリモートＩ／Ｏ基板１（メイン）
ＢＡＳＥ ＣＯＮＴＲＯＬ Ｉ／Ｆ ＰＣＢ １
ＢＡＳＥ ＲＥＭＯＴＥ Ｉ／Ｏ ＰＣＢ １（ＭＡＩＮ）
２ＥＧＺＢＡ００２４＊＊
ＢＣＢＣＮ５ ＣＮ２−１
ＣＮ２−２ ＣＮ１−２
ベースリモートＩ／Ｏ基板１（中継）
ＢＡＳＥ ＲＥＭＯＴＥ Ｉ／Ｏ ＰＣＢ １（ＡＤＡＰＴＥＲ）
ＣＮ３ ＣＮＡ
２ＥＧＺＢＡ００５５＊＊
ＣＮ１７ ＣＮ５
２ＥＧＺＢＡ００５７＊＊
ＣＮ７
モジュール１着座確認
Ｍ１ＬＳ１４
ＭＯＤＵＬＥ １ ＤＯＣＫＩＮＧ ＣＨＥＣＫ
モジュール２着座確認
Ｍ１ＬＳ２４
ＭＯＤＵＬＥ ２ ＤＯＣＫＩＮＧ ＣＨＥＣＫ
２ＥＧＺＢＡ００２６＊＊
タイムカウンタ
ＣＮ１５
ＴＭ１
ＴＩＭＥ ＣＯＵＮＴＥＲ
Ｍ１ＬＳ１７
２ＲＧＴＢＢ０１４８＊＊
残テープＢＯＸ１有りセンサ
Ｍ１ＬＳ１７
ＴＡＰＥ ＢＯＸ １ ＣＨＥＣＫ
２ＭⅢｃ ベース
２ＭⅢｃ ＢＡＳＥ ＵＮＩＴ
１ ＲＸ０００
２ ＲＹ００２
３ ＲＹ００Ａ
４ ＲＸ００８
５ ＲＸ００７
６
７ ＲＸ００３
８ ＲＸ００Ｂ
Ｍ１ＬＳ１８
Ｍ１ＬＳ２８
Ｍ１ＬＳ１８
２ＥＧＺＢＡ００４４＊＊
Ｍ１ＬＳ２８
２ＥＧＺＢＡ００４５＊＊
ＣＮＢＲ１
２ＲＧＺＢＡ００２６＊＊
モジュール１引込み確認安全ＳＷ
ＭＯＤＵＬＥ １ ＰＵＬＬ ＦＯＲＷＡＲＤ ＣＨＥＣＫ ＳＡＦＥＴＹ ＳＷＩＴＣＨ
モジュール２引込み確認安全ＳＷ
ＭＯＤＵＬＥ ２ ＰＵＬＬ ＦＯＲＷＡＲＤ ＣＨＥＣＫ ＳＡＦＥＴＹ ＳＷＩＴＣＨ
（４Ｍ流用）
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
