ＮＡＭＥ ＴＹＰＥ 接続図 ＮＦＶｃ Ｔ Ｉ Ｔ Ｌ Ｅ ベース リモートＩ／Ｏ１接続 ＤＲＡＷＩＮＧ Ｎｏ. ５ ７ FUJI SECRET 2R GZB A00 010 3 ベースリ モートＩ／Ｏ基板１（ 中継） Ｂ Ａ Ｓ Ｅ Ｒ Ｅ ＭＯ Ｔ Ｅ Ｉ ／ Ｏ Ｐ Ｃ Ｂ １ （Ａ Ｄ Ａ ＰＴ Ｅ Ｒ ） ＋ ２ ４ Ｖ Ｍ Ｒ Ｙ ０ ０ ０ Ｇ Ｍ Ｒ Ｙ ０ ０ １ Ｇ Ｍ Ｒ Ｙ ０ ０ ２ Ｇ Ｍ Ｒ Ｙ ０ ０ ３ …

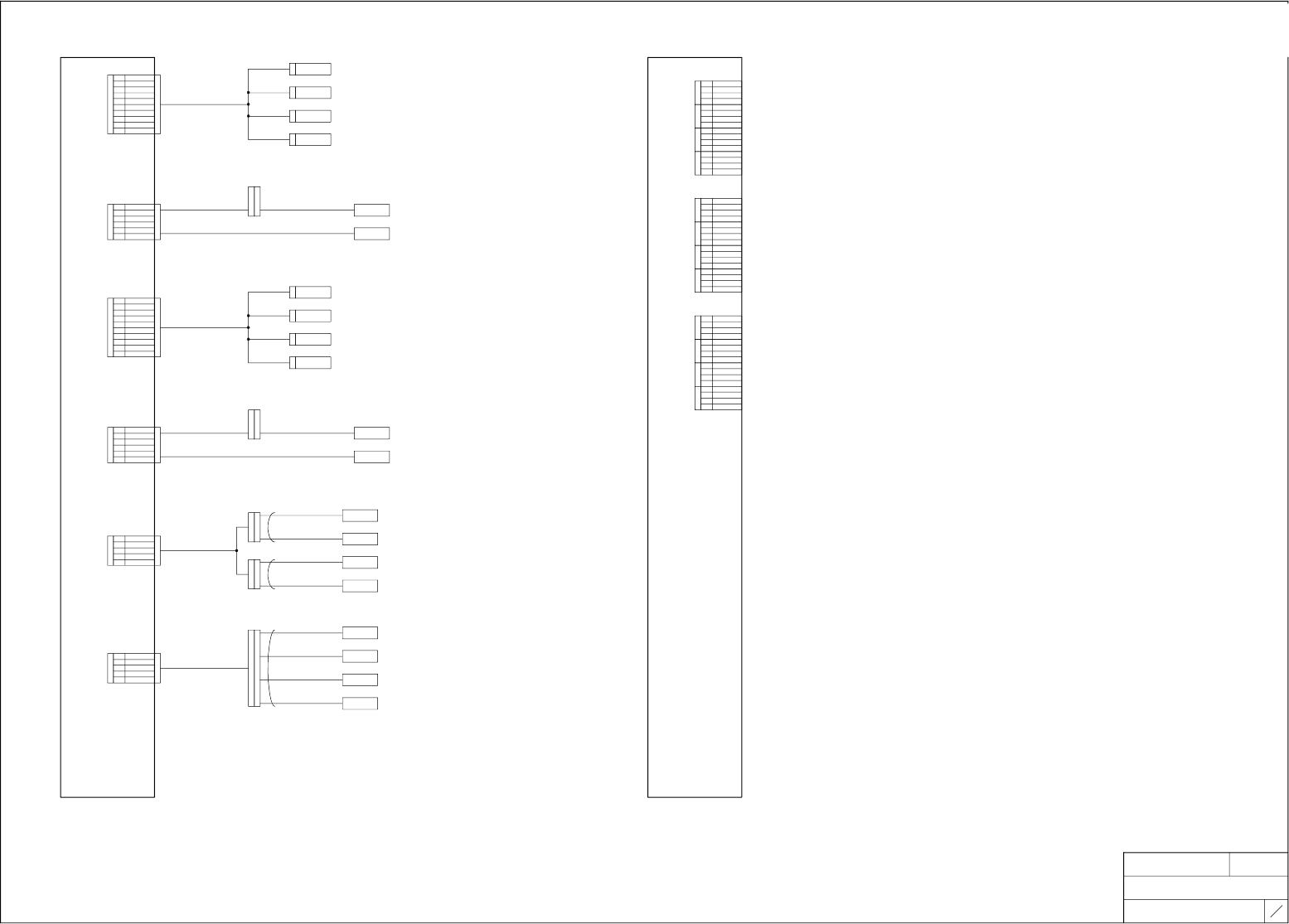

ＮＡＭＥ ＴＹＰＥ
接続図
ＮＦＶｃ
ＴＩＴＬＥ
ベース リモートＩ／Ｏ接続
ＤＲＡＷＩＮＧ Ｎｏ.
４
７
FUJI SECRET
2RGZBA000103
ベース制御盤
ＢＡＳＥ ＣＯＮＴＲＯＬ ＢＯＸ
ベース制御Ｉ／Ｆ基板１
ベースリモートＩ／Ｏ基板１（メイン）
ＢＡＳＥ ＣＯＮＴＲＯＬ Ｉ／Ｆ ＰＣＢ １
ＢＡＳＥ ＲＥＭＯＴＥ Ｉ／Ｏ ＰＣＢ １（ＭＡＩＮ）
２ＥＧＺＢＡ００２４＊＊
ＢＣＢＣＮ５ ＣＮ２−１
ＣＮ２−２ ＣＮ１−２
ベースリモートＩ／Ｏ基板１（中継）
ＢＡＳＥ ＲＥＭＯＴＥ Ｉ／Ｏ ＰＣＢ １（ＡＤＡＰＴＥＲ）
ＣＮ３ ＣＮＡ
２ＥＧＺＢＡ００５５＊＊
ＣＮ１７ ＣＮ５
２ＥＧＺＢＡ００５７＊＊
ＣＮ７
モジュール１着座確認
Ｍ１ＬＳ１４
ＭＯＤＵＬＥ １ ＤＯＣＫＩＮＧ ＣＨＥＣＫ
モジュール２着座確認
Ｍ１ＬＳ２４
ＭＯＤＵＬＥ ２ ＤＯＣＫＩＮＧ ＣＨＥＣＫ
２ＥＧＺＢＡ００２６＊＊
タイムカウンタ
ＣＮ１５
ＴＭ１
ＴＩＭＥ ＣＯＵＮＴＥＲ
Ｍ１ＬＳ１７
２ＲＧＴＢＢ０１４８＊＊
残テープＢＯＸ１有りセンサ
Ｍ１ＬＳ１７
ＴＡＰＥ ＢＯＸ １ ＣＨＥＣＫ
２ＭⅢｃ ベース
２ＭⅢｃ ＢＡＳＥ ＵＮＩＴ
１ ＲＸ０００
２ ＲＹ００２
３ ＲＹ００Ａ
４ ＲＸ００８
５ ＲＸ００７
６
７ ＲＸ００３
８ ＲＸ００Ｂ
Ｍ１ＬＳ１８
Ｍ１ＬＳ２８
Ｍ１ＬＳ１８
２ＥＧＺＢＡ００４４＊＊
Ｍ１ＬＳ２８
２ＥＧＺＢＡ００４５＊＊
ＣＮＢＲ１
２ＲＧＺＢＡ００２６＊＊
モジュール１引込み確認安全ＳＷ
ＭＯＤＵＬＥ １ ＰＵＬＬ ＦＯＲＷＡＲＤ ＣＨＥＣＫ ＳＡＦＥＴＹ ＳＷＩＴＣＨ
モジュール２引込み確認安全ＳＷ
ＭＯＤＵＬＥ ２ ＰＵＬＬ ＦＯＲＷＡＲＤ ＣＨＥＣＫ ＳＡＦＥＴＹ ＳＷＩＴＣＨ
（４Ｍ流用）
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
ＮＡＭＥ ＴＹＰＥ
接続図
ＮＦＶｃ
ＴＩＴＬＥ
ベース リモートＩ／Ｏ１接続
ＤＲＡＷＩＮＧ Ｎｏ.
５
７
FUJI SECRET
2RGZBA000103
ベースリモートＩ／Ｏ基板１（中継）
ＢＡＳＥ ＲＥＭＯＴＥ Ｉ／Ｏ ＰＣＢ １（ＡＤＡＰＴＥＲ）
＋２４ＶＭ
ＲＹ０００
ＧＭ
ＲＹ００１
ＧＭ
ＲＹ００２
ＧＭ
ＲＹ００３
ＧＭ
１
２
３
４
５
６
７
８
９
１０
＋２４ＶＭ
ＲＸ００１
＋２４ＶＭ
ＲＸ００２
ＧＭ
１
２
３
４
５
６
＋２４ＶＭ
ＲＹ００８
ＧＭ
ＲＹ００９
ＧＭ
ＲＹ００Ａ
ＧＭ
ＲＹ００Ｂ
ＧＭ
１
２
３
４
５
６
７
８
９
１０
＋２４ＶＭ
ＲＸ００９
＋２４ＶＭ
ＲＸ００Ａ
ＧＭ
１
２
３
４
５
６
＋２４ＶＭ
ＲＸ００５
＋２４ＶＭ
ＲＸ００Ｄ
１
２
３
４
５
＋２４ＶＭ
ＲＸ００４
＋２４ＶＭ
ＲＸ００Ｃ
１
２
３
４
５
ベースリモートＩ／Ｏ基板１（中継）
ＢＡＳＥ ＲＥＭＯＴＥ Ｉ／Ｏ ＰＣＢ １（ＡＤＡＰＴＥＲ）
ＩＮＰＵＴ
モジュール１クランプ
Ｍ１ＳＯＬ１Ｅ
モジュール１アンクランプ
Ｍ１ＳＯＬ２Ｅ
モジュール１フロント・リア クランプ
Ｍ１ＳＯＬ１７Ｅ
モジュール１フロント・リア アンクランプ
Ｍ１ＳＯＬ１８Ｅ
ＣＮ１
ＣＮ２
ＣＮ３
ＣＮ４
ＣＮ６
ＣＮ７
２ＥＧＺＢＡ００２７＊＊
モジュール１アンクランプ確認
Ｍ１ＬＳ１２
モジュール１クランプ位置確認
Ｍ１ＬＳ１３
モジュール２クランプ
Ｍ１ＳＯＬ３Ｅ
モジュール２アンクランプ
Ｍ１ＳＯＬ４Ｅ
２ＥＧＺＢＡ００２８＊＊
モジュール２フロント・リア クランプ
Ｍ１ＳＯＬ２７Ｅ
モジュール２フロント・リア アンクランプ
Ｍ１ＳＯＬ２８Ｅ
モジュール２アンクランプ確認
Ｍ１ＬＳ２２
モジュール２クランプ位置確認
Ｍ１ＬＳ２３
モジュール１リア アンクランプ（左）
Ｍ１ＬＳ１５Ａ
モジュール１リア アンクランプ（右）
Ｍ１ＬＳ１５Ｂ
２ＥＧＺＢＡ００５６＊＊
モジュール２リア アンクランプ（左）
Ｍ１ＬＳ２５Ａ
モジュール２リア アンクランプ（右）
Ｍ１ＬＳ２５Ｂ
モジュール１フロント アンクランプ（左）
Ｍ１ＬＳ１４Ａ
モジュール１フロント アンクランプ（右）
Ｍ１ＬＳ１４Ｂ
２ＥＧＺＢＡ００３０＊＊
モジュール２フロント アンクランプ（左）
Ｍ１ＬＳ２４Ａ
モジュール２フロント アンクランプ（右）
Ｍ１ＬＳ２４Ｂ
２ＲＧＺＢＡ００１７＊＊
Ｆ−Ｍ１２
２ＲＧＺＢＡ００１２＊＊
２ＭⅢｃ ベース
２ＭⅢｃ ＢＡＳＥ ＵＮＩＴ
１ ＋２４ＶＭ
２ ＲＸ００６
３ ＧＭ
ＣＮ−Ｘ
ｂ−３
（ＲＸ００６）
４
１ ＋２４ＶＭ
２ ＲＸ００Ｅ
ＣＮ−Ｘ
ｄ−３
（ＲＸ００Ｅ）
３ ＧＭ
４
１ ＋２４ＶＭ
２ ＲＸ００Ｆ
ＣＮ−Ｘ
ｄ−４
（ＲＸ００Ｆ）
３ ＧＭ
４
１ ＋２４ＶＭ
２ ＋２４ＶＭ
ＣＮ−Ｘ
ｅ−４
（予備）
３ ＧＭ
４ ＧＭ
ＯＵＴＰＵＴ
１ ＋２４ＶＭ
２ ＲＹ００４
ＣＮ−Ｙ
ｂ−１
（ＲＹ００４）
３ ＧＭ
４ ＧＭ
１ ＋２４ＶＭ
２ ＲＹ００５
ＣＮ−Ｙ
ｂ−２
（ＲＹ００５）
３ ＧＭ
４ ＧＭ
１ ＋２４ＶＭ
２ ＲＹ００６
ＣＮ−Ｙ
ｂ−３
（ＲＹ００６）
３ ＧＭ
４ ＧＭ
１ ＋２４ＶＭ
２ ＲＹ００７
ＣＮ−Ｙ
ｂ−４
（ＲＹ００７）
３ ＧＭ
４ ＧＭ
ＯＵＴＰＵＴ
１ ＋２４ＶＭ
２ ＲＹ００Ｃ＋
ＣＮ−Ｙ
ｄ−１
（ＲＹ００Ｃ）
３ ＲＹ００Ｃ−
４ ＧＭ
１ ＋２４ＶＭ
２ ＲＹ００Ｄ＋
ＣＮ−Ｙ
ｄ−２
（ＲＹ００Ｄ）
３ ＲＹ００Ｄ−
４ ＧＭ
１ ＋２４ＶＭ
２ ＲＹ００Ｅ＋
ＣＮ−Ｙ
ｄ−３
（ＲＹ００Ｅ）
３ ＲＹ００Ｅ−
４ ＧＭ
１ ＋２４ＶＭ
２ ＲＹ００Ｆ＋
ＣＮ−Ｙ
ｄ−４
（ＲＹ００Ｆ）
３ ＲＹ００Ｆ−
４ ＧＭ
２ＲＧＺＢＡ００２９＊＊
２ＲＧＺＢＡ００３０＊＊
Ｒ−Ｍ１
Ｒ−Ｍ２
ＣＮＲ１
ＣＮＲ２
２ＲＧＺＢＡ００２３＊＊
ＭＯＤＵＬＥ １ ＣＬＡＭＰ
ＭＯＤＵＬＥ １ ＵＮＣＬＡＭＰ
ＭＯＤＵＬＥ １ ＦＲＯＮＴ，ＲＥＡＲ ＣＬＡＭＰ
ＭＯＤＵＬＥ １ ＦＲＯＮＴ，ＲＥＡＲ ＵＮＣＬＡＭＰ
ＭＯＤＵＬＥ １ ＵＮＣＬＡＭＰ ＣＨＥＣＫ
ＭＯＤＵＬＥ １ ＣＬＡＭＰ ＰＯＳＴＩＯＮ ＣＨＥＣＫ
ＭＯＤＵＬＥ ２ ＣＬＡＭＰ
ＭＯＤＵＬＥ ２ ＵＮＣＬＡＭＰ
ＭＯＤＵＬＥ ２ ＦＲＯＮＴ，ＲＥＡＲ ＣＬＡＭＰ
ＭＯＤＵＬＥ ２ ＦＲＯＮＴ，ＲＥＡＲ ＵＮＣＬＡＭＰ
ＭＯＤＵＬＥ ２ ＵＮＣＬＡＭＰ ＣＨＥＣＫ
ＭＯＤＵＬＥ ２ ＣＬＡＭＰ ＰＯＳＴＩＯＮ ＣＨＥＣＫ
ＭＯＤＵＬＥ １ ＲＥＡＲ ＵＮＣＬＡＭＰ（Ｌ）
ＭＯＤＵＬＥ １ ＲＥＡＲ ＵＮＣＬＡＭＰ（Ｒ）
ＭＯＤＵＬＥ ２ ＲＥＡＲ ＵＮＣＬＡＭＰ（Ｌ）
ＭＯＤＵＬＥ ２ ＲＥＡＲ ＵＮＣＬＡＭＰ（Ｒ）
ＭＯＤＵＬＥ １ ＦＲＯＮＴ ＵＮＣＬＡＭＰ（Ｌ）
ＭＯＤＵＬＥ １ ＦＲＯＮＴ ＵＮＣＬＡＭＰ（Ｒ）
ＭＯＤＵＬＥ ２ ＦＲＯＮＴ ＵＮＣＬＡＭＰ（Ｌ）
ＭＯＤＵＬＥ ２ ＦＲＯＮＴ ＵＮＣＬＡＭＰ（Ｒ）
２ＥＧＺＢＡ００５９＊＊
２ＥＧＺＢＡ００５８＊＊ ２ＲＧＺＢＡ００２４＊＊
２ＲＧＺＢＡ００２５＊＊
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
ＮＡＭＥ ＴＹＰＥ
接続図
ＮＦＶｃ
ＴＩＴＬＥ
ベースＣＰＵ-ＢＯＸ接続
ＤＲＡＷＩＮＧ Ｎｏ.
６
７
FUJI SECRET
2RGZBA000103
ＡＤＤＲＥＳＳ
7
２ＭⅢｃ ベース
２ＭⅢｃ ＢＡＳＥ ＵＮＩＴ
ベースＣＰＵ−ＢＯＸ
ＢＡＳＥ ＣＰＵ−ＢＯＸ
ＣＰＵ基板
ＣＰＵ ＰＣＢ
２ＥＧＺＢＡ００３１＊＊
ＤＩＯ １
２ＥＧＺＢＡ００３２＊＊
ＤＩＯ ２
２ＥＧＺＢＡ００３３＊＊
ＣＵＮＥＴ１
２ＥＧＴＢＡ００３５＊＊
１３９４ａ
ＬＡＮ
ベース制御盤
ＢＡＳＥ ＣＯＮＴＲＯＬ ＢＯＸ
ベース制御Ｉ／Ｆ基板１
ＢＡＳＥ ＣＯＮＴＲＯＬ Ｉ／Ｆ ＰＣＢ １
ＣＮ１３
ＣＮ１４
ベースリモートＩ／Ｏ基板１（メイン）
ＢＡＳＥ ＣＯＮＴＲＯＬ Ｉ／Ｆ ＰＣＢ １（ＭＡＩＮ）
ＣＮ１−１
ＩＥＥＥ１３９４ ＨＵＢ（６ｃｈ）
ＣＨ６ ＣＨ１
ＣＨ２
ＣＨ３
ＣＨ４
ホストＰＣへ
ＴＯ ＨＯＳＴ ＰＣ
モジュール１へ
ＴＯ ＭＯＤＵＬＥ １
モジュール２へ
ＴＯ ＭＯＤＵＬＥ ２
２ＥＧＺＢＡ００３６＊＊
２ＥＧＺＢＡ００３７＊＊
ＣＨ５
２ＥＧＺＢＡ００４６＊＊
（２Ｍ流用）
バスパワーは、ＣＨ６のみ
Zt2h816k
Zt2h816k
