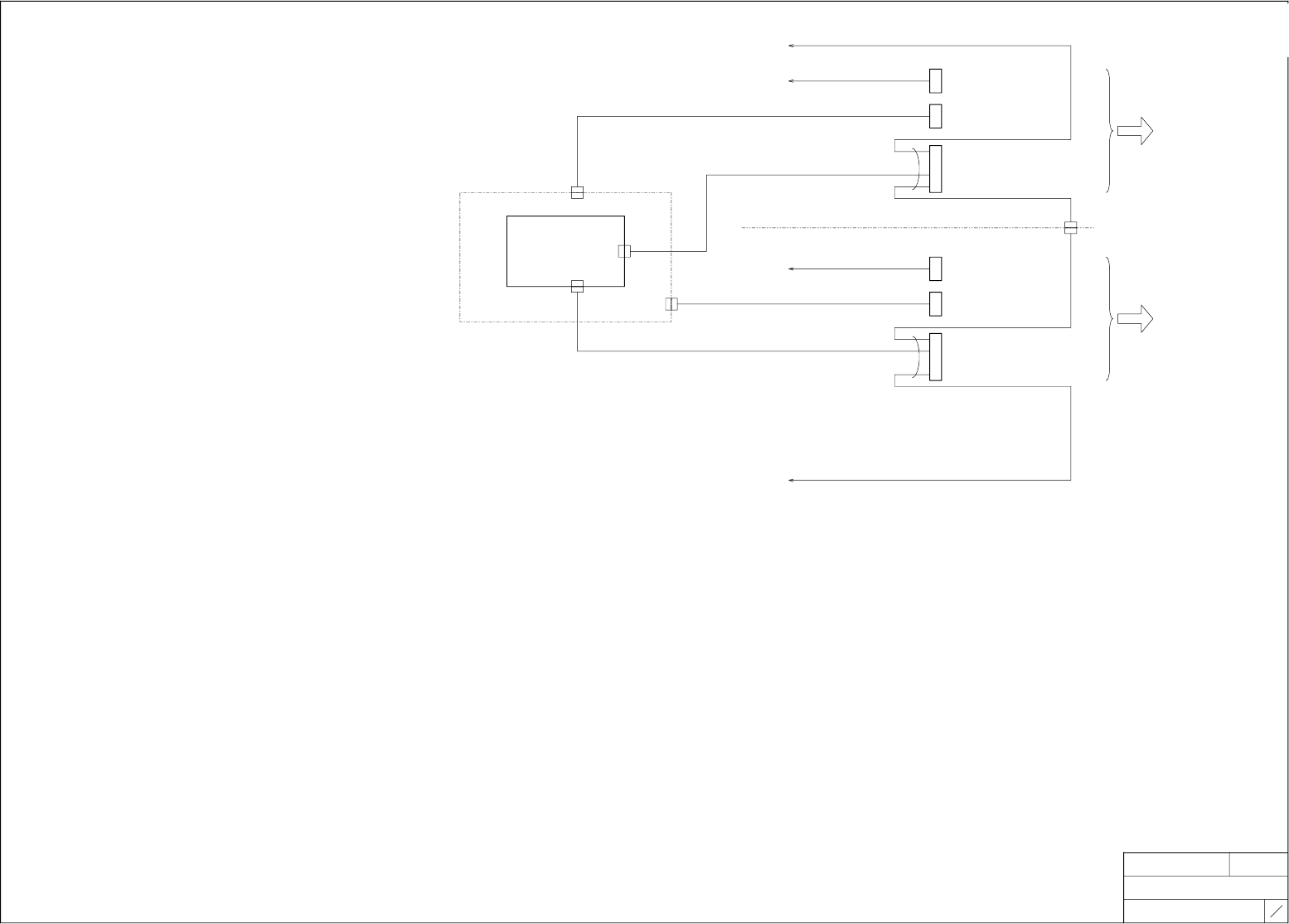

ＮＡＭＥ ＴＹＰＥ 接続図 ＮＦＶｃ Ｔ Ｉ Ｔ Ｌ Ｅ モジュール∼ベース間接続 ＤＲＡＷＩＮＧ Ｎｏ. ７ ７ FUJI SECRET 2R GZB A00 010 3 Ａ Ｄ Ｄ Ｒ Ｅ Ｓ Ｓ 3 Ａ Ｄ Ｄ Ｒ Ｅ Ｓ Ｓ 3 Ａ Ｄ Ｄ Ｒ Ｅ Ｓ Ｓ 6 Ａ Ｄ Ｄ Ｒ Ｅ Ｓ Ｓ 6 ２ＭⅢｃ ベース ２ＭⅢｃ Ｂ ＡＳＥ ＵＮ ＩＴ Ｃ Ｎ ２ Ｃ Ｎ ３ （ ２Ｅ Ｇ Ｚ ＢＡ ００ ３６ ＊＊ ） ２ ＥＧ Ｚ Ｂ…
ＮＡＭＥ ＴＹＰＥ
接続図
ＮＦＶｃ
ＴＩＴＬＥ
ベースＣＰＵ-ＢＯＸ接続
ＤＲＡＷＩＮＧ Ｎｏ.
６
７
FUJI SECRET
2RGZBA000103
ＡＤＤＲＥＳＳ
7
２ＭⅢｃ ベース
２ＭⅢｃ ＢＡＳＥ ＵＮＩＴ
ベースＣＰＵ−ＢＯＸ
ＢＡＳＥ ＣＰＵ−ＢＯＸ
ＣＰＵ基板
ＣＰＵ ＰＣＢ
２ＥＧＺＢＡ００３１＊＊
ＤＩＯ １
２ＥＧＺＢＡ００３２＊＊
ＤＩＯ ２
２ＥＧＺＢＡ００３３＊＊
ＣＵＮＥＴ１
２ＥＧＴＢＡ００３５＊＊
１３９４ａ
ＬＡＮ
ベース制御盤
ＢＡＳＥ ＣＯＮＴＲＯＬ ＢＯＸ
ベース制御Ｉ／Ｆ基板１
ＢＡＳＥ ＣＯＮＴＲＯＬ Ｉ／Ｆ ＰＣＢ １
ＣＮ１３
ＣＮ１４
ベースリモートＩ／Ｏ基板１（メイン）
ＢＡＳＥ ＣＯＮＴＲＯＬ Ｉ／Ｆ ＰＣＢ １（ＭＡＩＮ）
ＣＮ１−１
ＩＥＥＥ１３９４ ＨＵＢ（６ｃｈ）
ＣＨ６ ＣＨ１
ＣＨ２
ＣＨ３
ＣＨ４
ホストＰＣへ
ＴＯ ＨＯＳＴ ＰＣ
モジュール１へ
ＴＯ ＭＯＤＵＬＥ １
モジュール２へ
ＴＯ ＭＯＤＵＬＥ ２
２ＥＧＺＢＡ００３６＊＊
２ＥＧＺＢＡ００３７＊＊
ＣＨ５
２ＥＧＺＢＡ００４６＊＊
（２Ｍ流用）
バスパワーは、ＣＨ６のみ
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
ＮＡＭＥ ＴＹＰＥ
接続図
ＮＦＶｃ
ＴＩＴＬＥ
モジュール∼ベース間接続
ＤＲＡＷＩＮＧ Ｎｏ.
７
７
FUJI SECRET
2RGZBA000103
ＡＤＤＲＥＳＳ
3
ＡＤＤＲＥＳＳ
3
ＡＤＤＲＥＳＳ
6
ＡＤＤＲＥＳＳ
6
２ＭⅢｃ ベース
２ＭⅢｃ ＢＡＳＥ ＵＮＩＴ
ＣＮ２ ＣＮ３
（２ＥＧＺＢＡ００３６＊＊）
２ＥＧＺＢＡ００３８＊＊
２ＥＧＺＢＡ００４０＊＊
ＣＮ１
モジュール１接続コネクタＣＮ１
ＭＯＤＵＬＥ １ ＣＯＮＮＥＣＴ ＣＮ１
モジュール１接続コネクタＣＮ３
ＭＯＤＵＬＥ １ ＣＯＮＮＥＣＴ ＣＮ３
モジュール１接続コネクタＣＮ２
ＭＯＤＵＬＥ １ ＣＯＮＮＥＣＴ ＣＮ２
２ＥＧＺＢＡ００４１＊＊
ＣＮ１
モジュール２接続コネクタＣＮ１
ＭＯＤＵＬＥ ２ ＣＯＮＮＥＣＴ ＣＮ１
（２ＥＧＺＢＡ００３７＊＊）
ＣＮ３
モジュール２接続コネクタＣＮ３
ＭＯＤＵＬＥ ２ ＣＯＮＮＥＣＴ ＣＮ３
２ＥＧＺＢＡ００４９＊＊
モジュール２接続コネクタＣＮ２
ＭＯＤＵＬＥ ２ ＣＯＮＮＥＣＴ ＣＮ２
ＣＮ２
ＣＮ１０
ＢＣＢＣＮ３
ＢＣＢＣＮ２
ＣＮ１１
ベース制御Ｉ／Ｆ基板１
ＢＡＳＥ ＣＯＮＴＲＯＬ Ｉ／Ｆ ＰＣＢ １
ベース制御盤
ＢＡＳＥ ＣＯＮＴＲＯＬ ＢＯＸ
Ｃ／ＶＣＮ２
モジュール１へ
ＴＯ ＭＯＤＵＬＥ １
モジュール２へ
ＴＯ ＭＯＤＵＬＥ ２
ＩＥＥＥ１３９４ ＨＵＢ ＣＨ２へ
前工程基板搬送Ｉ／Ｆ基板
ＣＮ−１ ＳＭＦへ
ＩＥＥＥ１３９４ ＨＵＢ ＣＨ１へ
後工程基板搬送Ｉ／Ｆ基板
ＣＮ−１ ＳＭＲへ
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
ＮＡＭＥ ＴＹＰＥ
接続図
ＮＦＶｃ
ＴＩＴＬＥ
動力接続
ＤＲＡＷＩＮＧ Ｎｏ.
１
８
FUJI SECRET
2RGZBB000103
ＡＤＤＲＥＳＳ
2
ＡＤＤＲＥＳＳ
2
ＡＤＤＲＥＳＳ
2
４ＭⅢｃ ベース
ＣＰ１ＣＮ７
ＯＰＴＩＯＮ装置
２ＥＧＺＢＢ０００３＊＊ ２ＥＧＺＢＢ０００２＊＊
２ＥＧＺＢＢ０００１＊＊
一次電源
Ｍ１ＮＦＢ１ Ｍ１ＮＦ１
ＣＰ１ＣＮ６
ＣＰ１ＣＮ５
ＣＰ１ＣＮ４
ＣＰ１ＣＮ３Ａ
ＣＰ１ＣＮ１
ＣＰ１ＣＮ２
ＣＰ２ＣＮ３Ａ
ＣＰ２ＣＮ４
ＣＰ２ＣＮ１
ＣＰ２ＣＮ５
２ＥＧＺＢＢ０００４＊＊
ＯＰＴＩＯＮ装置
ＯＰＴＩＯＮ装置
ＯＰＴＩＯＮ装置
２ＥＧＺＢＢ０００５＊＊
ＣＮ１
２ＡＧＴＢＢ０００３＊＊
２ＡＧＴＢＢ０００４＊＊
２ＥＧＴＢＣ０１１８＊＊
２ＡＧＴＢＢ０００５＊＊
ＢＣＢＣＮ１Ａ
ＢＣＢＣＮ４
２ＥＧＺＢＢ００９５＊＊
２ＥＧＺＢＢ００９７＊＊
２ＡＧＴＢＢ０００６＊＊
ＥＢＣＢＣＮ１Ａ
２ＥＧＺＢＢ００９８＊＊
Ｍ１ＳＷ１
メインスイッチ
ＭＡＩＮ ＳＷ
メインブレーカ
ＮＯ ＦＵＳＥ ＢＲＥＡＫＥＲ
ノイズフィルター
ＮＯＩＳＥ ＦＩＬＴＥＲ
Ｍ１ＮＦＢ２Ｍ１Ｔ１
ブレーカ
ＮＯ ＦＵＳＥ ＢＲＥＡＫＥＲ
トランス
ＴＲＡＮＳＦＯＲＭＥＲ
サーキットブレーカＢＫＴ
ＣＩＲＣＵＩＴ ＢＲＥＡＫＥＲ ＢＫＴ
サーキットブレーカ増設ＢＫＴ
ＥＸＴＥＮＤ ＣＩＲＣＵＩＴ ＢＲＥＡＫＥＲ ＢＫＴ
ベース制御盤
ＢＡＳＥ ＣＯＮＴＲＯＬ ＢＯＸ
ベース増設制御盤
ＥＸＴＥＮＤ ＢＡＳＥ ＣＯＮＴＲＯＬ ＢＯＸ
４ＭⅢｃ ＢＡＳＥ ＵＮＩＴ
ベースＣＰＵ−ＢＯＸ
ＢＡＳＥ ＣＰＵ−ＢＯＸ
ＤＣ電源
ＤＣ ＳＵＰＰＬＹ
２ＥＧＺＢＢ００９６＊＊
ＣＰ１ＣＮ３Ｂ ＢＣＢＣＮ１Ｂ
２ＥＧＺＢＢ００９９＊＊
ＣＰ２ＣＮ３Ｂ ＥＢＣＢＣＮ１Ｂ
２ＥＧＴＢＣ０１４５＊＊
冷却ファン（下部）
ＦＡＮ
ＣＯＯＬＩＮＧ ＦＡＮ （ＵＮＤＥＲ）
ＣＮ２０２
バックプレーン
ＢＡＣＫＰＬＡＮＥ
２ＥＧＴＢＣ０１４４＊＊
ＢＡＣＫＰＬＡＮＥＣＮ２０１
メインブレーカ ノイズフィルター
ＮＯ ＦＵＳＥ ＢＲＥＡＫＥＲ ＮＯＩＳＥ ＦＩＬＴＥＲ
２ＥＧＺＢＢ００７２＊＊
Ｍ１ＮＦＢ１ Ｍ１ＮＦ１
２ＥＧＺＢＢ００７１＊＊ ２ＥＧＺＢＢ００７３＊＊ ２ＥＧＺＢＢ００７４＊＊ ２ＥＧＺＢＢ００７５＊＊
トランス ＯＰＴＩＯＮ
２ＡＧＴＢＣ００１２＊＊
ＯＰＴＩＯＮ ＵＮＩＴ
ＯＰＴＩＯＮ ＵＮＩＴ
ＯＰＴＩＯＮ ＵＮＩＴ
ＯＰＴＩＯＮ ＵＮＩＴ
アースＢＫＴへアースボスへ
アースＢＫＴへ
