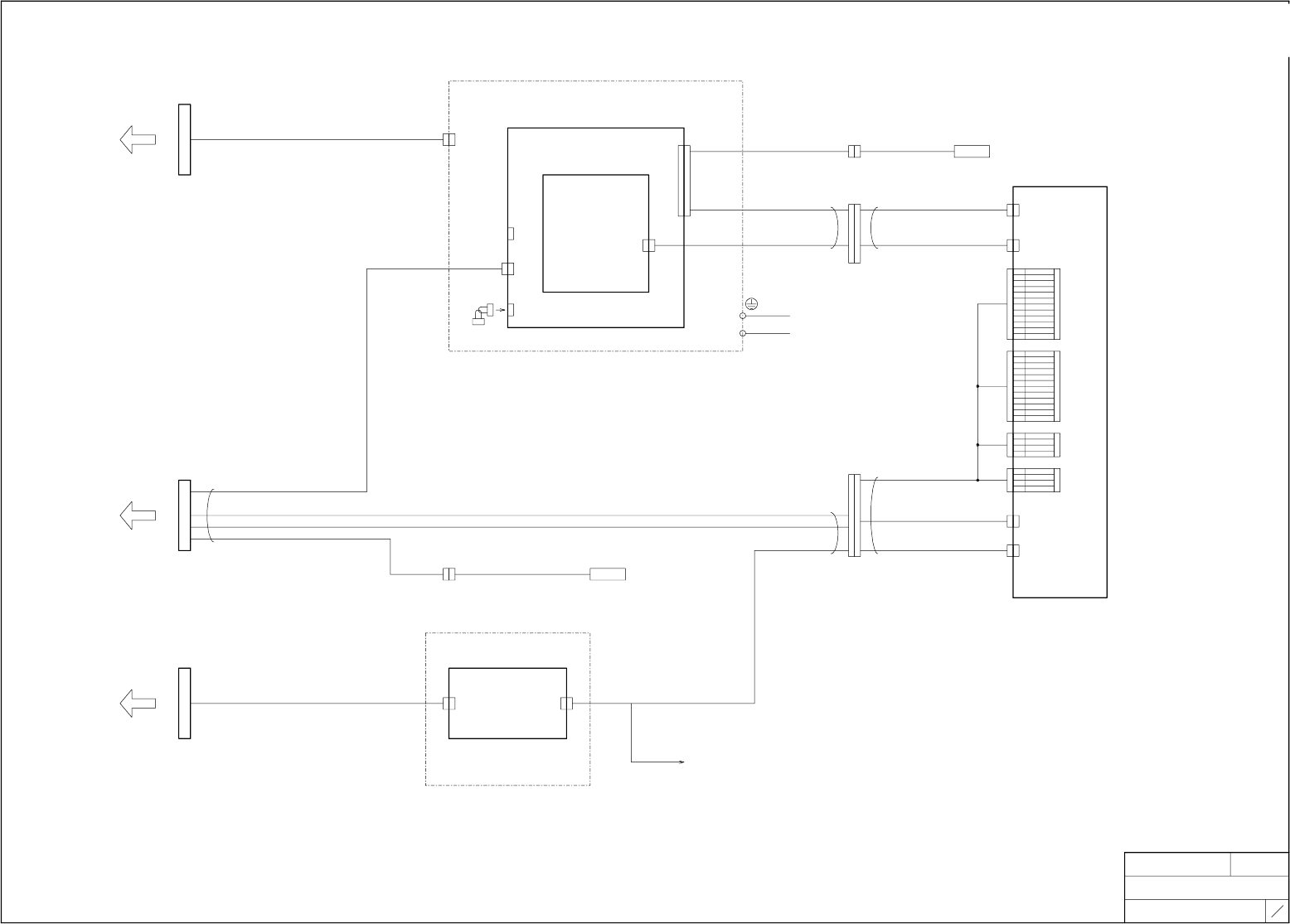

ＮＡＭＥ ＴＹＰＥ 接続図 ＮＦＶｃ Ｔ Ｉ Ｔ Ｌ Ｅ モジュール制御盤接続 ＤＲＡＷＩＮＧ Ｎｏ. ２ １ ０ FUJI SECRET 2R GZB C00 010 3 モジュール制御盤 Ｍ Ｏ Ｄ Ｕ Ｌ Ｅ Ｃ Ｏ Ｎ Ｔ Ｒ Ｏ Ｌ Ｂ Ｏ Ｘ モジュー ル制御Ｉ／Ｆ基板 Ｍ Ｏ Ｄ Ｕ Ｌ Ｅ ＣＯ Ｎ Ｔ Ｒ Ｏ Ｌ Ｉ ／ Ｆ Ｐ Ｃ Ｂ コネクタ 基板 Ｃ Ｏ Ｎ Ｎ Ｅ Ｃ Ｔ Ｏ Ｒ Ｐ Ｃ Ｂ Ｃ Ｏ Ｎ Ｎ Ｅ…

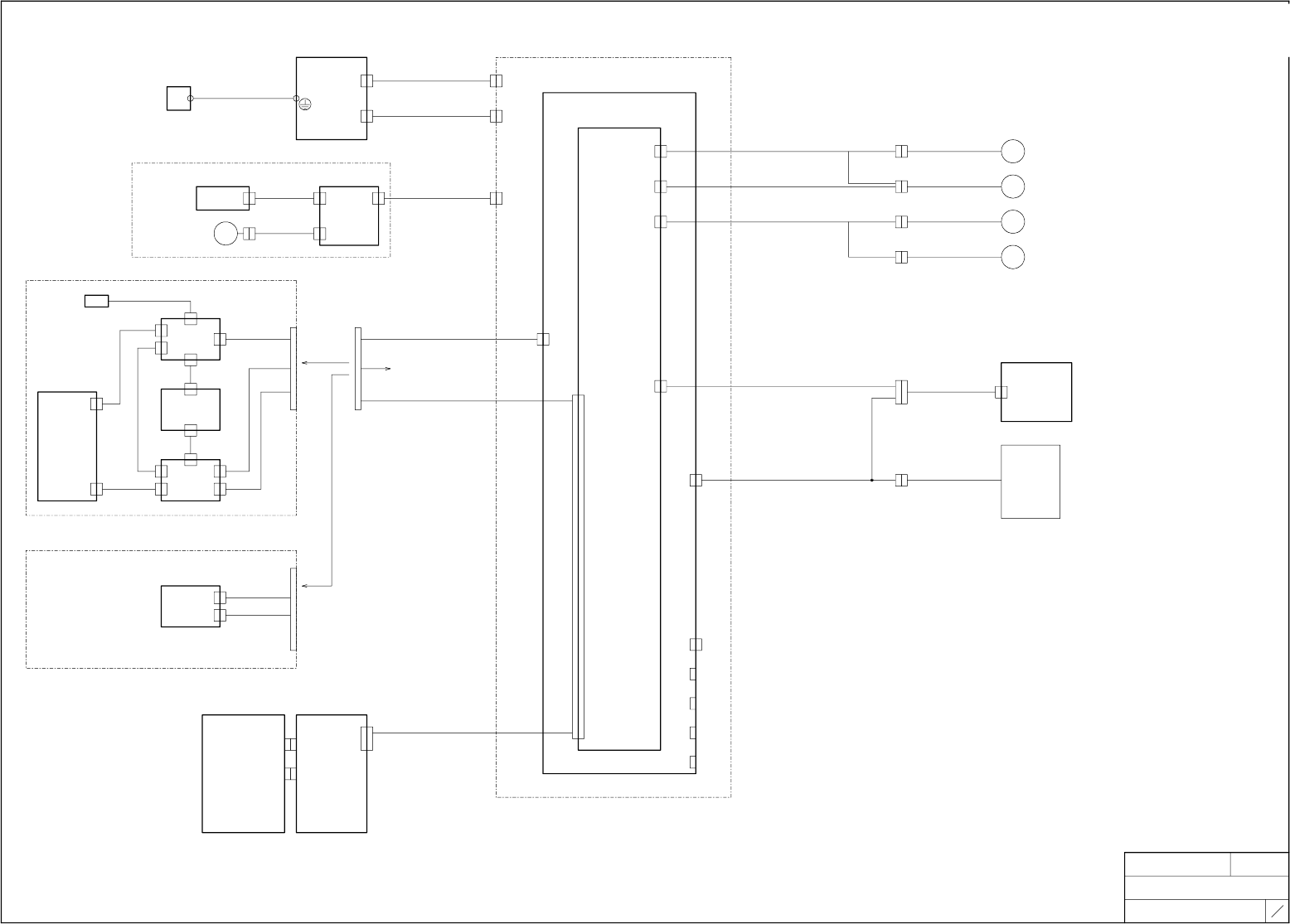

ＮＡＭＥ ＴＹＰＥ
接続図
ＮＦＶｃ
ＴＩＴＬＥ
モジュール∼ベース間接続
ＤＲＡＷＩＮＧ Ｎｏ.
１
１０
FUJI SECRET
2RGZBC000103
Ｍ３Ⅲｃ モジュール
Ｍ３Ⅲｃ ＭＯＤＵＬＥ ＵＮＩＴ
モジュール制御盤
ＭＯＤＵＬＥ ＣＯＮＴＲＯＬ ＢＯＸ
ベース接続コネクタＣＮ１
ＢＡＳＥ ＣＯＮＮＥＣＴ ＣＮ１
２ＥＧＺＢＣ０００１＊＊
ＭＣＢＣＮ１
モジュール制御Ｉ／Ｆ基板
ＭＯＤＵＬＥ ＣＯＮＴＲＯＬ Ｉ／Ｆ ＰＣＢ
ベースへ
ＣＮ１
ＴＯ ＢＡＳＥ ＵＮＩＴ
コネクタ基板
ＣＯＮＮＥＣＴＯＲ ＰＣＢ
コンベアコントロール基板
ＣＯＮＶＥＹＯＲ ＣＯＮＴＲＯＬ ＵＮＩＴ
ＥＸＣＮＣ／Ｖ１
２ＥＧＺＣＢ０００１＊＊（ダブル）
２ＥＧＺＣＡ０００１＊＊（シングル）
ＣＯＮＮＥＣＴ
ＣＮ６
ＣＮ２
２ＥＧＺＢＣ００５７＊＊
ＣＮ１５
ＣＮ７
ＣＮ４
ＣＮ６
１ ＣＹ０００
２ ＧＢ
３ ＣＹ００１
４ ＧＢ
５ ＣＹ００２
６ ＧＢ
ＣＮ８−１
７ ＣＹ００３
レーン１ 隣モジュール停止トリガー（ダブル）
８ ＧＢ
９ ＣＹ００４
１０ ＧＢ
１１ ＣＹ００Ａ
１２ ＧＢ
１ ＣＹ００５
２ ＧＢ
３ ＣＹ００６
４ ＧＢ
５ ＣＹ００７
６ ＧＢ
ＣＮ８−２
レーン２ 隣モジュール停止トリガー（ダブル）
７ ＣＹ００８
８ ＧＢ
９ ＣＹ００９
１０ ＧＢ
１１ ＣＹ００Ｂ
１２ ＧＢ
１ ＋２４ＶＡ
２ ＣＸ００２
ＣＮ−Ｘ
ａ−３
（ＣＸ００２）
レーン１ 隣モジュール停止トリガ
３ ＧＡ
４
ベース接続コネクタＣＮ２
ＥＸＣＮＣ／Ｖ２
ＢＡＳＥ ＣＯＮＮＥＣＴ ＣＮ２
２ＥＧＺＣＢ０００２＊＊（ダブル）
２ＥＧＺＣＡ０００２＊＊（シングル）
１ ＋２４ＶＡ
２ ＣＸ００Ａ
ＣＮ−Ｘ
ｃ−３
（ＣＸ００Ａ）
レーン２ 隣モジュール停止トリガ
３ ＧＡ
４
ベースへ
ＣＮ２
ＴＯ ＢＡＳＥ ＵＮＩＴ
ＣＮ３
（ＲＳ４８５）
ＣＯＶＥＲ ＳＷ
ＣＮ１
（ＲＳ２３２Ｃ）
２ＲＧＺＢＣ００５９＊＊
カバー開閉ＳＷ
Ｍ２ＬＳ４
ＣＯＶＥＲ ＳＷ
モジュールＣＰＵ−ＢＯＸ
ＭＯＤＵＬＥ ＣＰＵ−ＢＯＸ
ベース接続コネクタＣＮ３ ＣＰＵ基板
ＢＡＳＥ ＣＯＮＮＥＣＴ ＣＮ３ ＣＰＵ ＰＣＢ
ベースへ
２ＥＧＺＢＣ００４６＊＊
ＣＮ３
１３９４ａ
（ＩＥＥＥ１３９４）
ＴＯ ＢＡＳＥ ＵＮＩＴ
ＯＰＴＯＣ
２ＥＧＺＢＣ００２５＊＊ ２ＲＧＺＣＡ０００１＊＊
Ｚ０センサ
２ＬＳ１
Ｚ ＡＸＩＳ ０ ＰＯＳ’ ＳＥＮＳＯＲ
ＵＡＲＴ５∼８
（ＲＳ２３２Ｃ）
ＣＮ２３
ＣＮ２３
ＣＮ２３
２ＥＧＴＢＣ０１６６＊＊
ＡＤＤＲＥＳＳ
８
Ｉ／Ｆ基板ＣＮ１４へ
２ＡＧＴＢＣ００１１＊＊
パーツカメラ光源ＦＧ
ＧＲＯＵＮＤ：ＰＡＲＴＳ ＣＡＭＥＲＡ ＬＩＧＨＴ ＵＮＩＴ
コプラナリティセンサアース用
ＧＲＯＵＮＤ：ＣＯＰＬＡＮＡＲＩＴＹ ＳＥＮＳＯＲ
ＬＡＮＥ １ ＰＡＩＲＥＤ ＭＯＤＵＬＥ ＳＴＯＰ ＴＲＩＧＧＥＲ（ＤＯＵＢＬＥ）
ＬＡＮＥ ２ ＰＡＩＲＥＤ ＭＯＤＵＬＥ ＳＴＯＰ ＴＲＩＧＧＥＲ（ＤＯＵＢＬＥ）
ＬＡＮＥ １ ＰＡＩＲＥＤ ＭＯＤＵＬＥ ＳＴＯＰ ＴＲＩＧＧＥＲ
ＬＡＮＥ ２ ＰＡＩＲＥＤ ＭＯＤＵＬＥ ＳＴＯＰ ＴＲＩＧＧＥＲ
ＵＡＲＴ５
（ＲＳ２３２Ｃ）
ＵＡＲＴ７
（ＲＳ２３２Ｃ）
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
ＮＡＭＥ ＴＹＰＥ
接続図
ＮＦＶｃ
ＴＩＴＬＥ
モジュール制御盤接続
ＤＲＡＷＩＮＧ Ｎｏ.
２
１０
FUJI SECRET
2RGZBC000103
モジュール制御盤
ＭＯＤＵＬＥ ＣＯＮＴＲＯＬ ＢＯＸ
モジュール制御Ｉ／Ｆ基板
ＭＯＤＵＬＥ ＣＯＮＴＲＯＬ Ｉ／Ｆ ＰＣＢ
コネクタ基板
ＣＯＮＮＥＣＴＯＲ ＰＣＢ
ＣＯＮＮＥＣＴ
ＣＮ５
サーボＢＯＸ
ＳＥＲＶＯ ＢＯＸ
Ｙ軸モータ固定子
Ｙ ＡＸＩＳ ＭＯＴＯＲ ＳＴＡＴＯＲ
２ＥＧＺＢＣ０００９＊＊
ＭＣＢＣＮ１６
２ＥＧＺＢＣ００１０＊＊
ＭＣＢＣＮ１７
Ｊ１
（ＣＯＮＴＲＯＬ）
２ＥＧＺＢＣ００４１＊＊
２ＥＧＺＢＣ００１１＊＊
ＭＣＢＣＮ１５
Ｊ２
（ＰＯＷＥＲ）
ＣＮ３
Ｍ２ＦＡＮ１
２ＲＧＺＢＣ００６０＊＊
冷却ファン（下部１）（左）
Ｍ２
ＦＡＮ１
ＣＯＯＬＩＮＧ ＦＡＮ （ＵＮＤＥＲ １）（Ｌ）
ＥＸＣＮ−３
２ＥＧＺＳＡ００１４＊＊
ＥＸＣＮ−１
２ＥＧＺＳＡ００１５＊＊
１１・・＋２４ＶＭ４Ａ
１２・・Ｅ９
３２・・Ｘ００３
３１・・Ｋ３１０８
２１・・Ｍ２２６
２２・・Ｍ２２５
Ｅ１・・Ｙ００４Ａ
Ｅ２・・ＧＡ
フロント安全扉ロック
ＦＲＯＮＴ ＳＡＦＥＴＹ ＤＯＯＲ ＬＯＣＫ
ＣＮ１１
操作パネル
ＯＰＥＲＡＴＩＯＮ ＰＡＮＥＬ
ＤＣ−Ｉ／Ｏ
（ＰＯＷＥＲ＆ＥＭＧ）
モジュールＣＰＵ−ＢＯＸ
ＭＯＤＵＬＥ ＣＰＵ−ＢＯＸ
ＡＣ／ＤＣ電源
ＰＯＷＥＲ ＳＵＰＰＬＹ
ＣＮ１
ＣＯＮＮＥＣＴ
ＣＮ１０
Ｍ２ＦＡＮ４
２ＲＧＺＢＣ００２５＊＊
冷却ファン（上部１）（左）
ＣＯＮＮＥＣＴ
ＣＮ９
Ｍ２
ＦＡＮ４
ＣＯＯＬＩＮＧ ＦＡＮ （ＵＰＰＥＲ １）（Ｌ）
Ｍ２ＦＡＮ５
２ＲＧＺＢＣ００２６＊＊
冷却ファン（上部２）（右）
Ｍ２
ＦＡＮ５
ＣＯＯＬＩＮＧ ＦＡＮ （ＵＰＰＥＲ ２）（Ｒ）
ＣＮ１９
ＣＮ２０
ＣＮ２１
ＣＮ２２
ＣＮ１６
ＣＮ２０１
ＣＮ２０２
ＢＡＣＫＰＬＡＮＥ
バックプレーン
ＢＡＣＫＰＬＡＮＥ
２ＥＧＴＢＣ０１４４＊＊
ＦＡＮ
ＣＰＵＢＯＸ 冷却ファン
ＣＰＵＢＯＸ ＣＯＯＬＩＮＧ ＦＡＮ
２ＥＧＴＢＣ０１４５＊＊
２ＥＧＺＢＣ００５１＊＊
２ＥＧＺＢＣ００３６＊＊
２ＥＧＺＢＣ００５６＊＊
ＰＡＲＴＳ ＬＩＧＨＴ
２ＥＧＺＢＣ０００６＊＊
画像処理基板
ＶＩＳＩＯＮ ＰＣＢ
ＡＤＤＲＥＳＳ
９
ＴＲＩＧ ＯＵＴ
リモートＩＯ基板（中継）
ＴＯ ＲＥＭＯＴＥ ＩＯ ＰＣＢ
（ＡＤＡＰＴＥＲ）
リモートＩＯ基板（メイン）
ＴＯ ＲＥＭＯＴＥ ＩＯ ＰＣＢ（ＭＡＩＮ）
ＣＮ４
（ＰＯＷＥＲ）
ＣＮ２４ ＣＮ５
ＣＮ２５ ＣＮ６
ＣＯＮＮＥＣＴ
ＣＮ７
Ｍ３Ⅲｃ モジュール
Ｍ３Ⅲｃ ＭＯＤＵＬＥ ＵＮＩＴ
パーツカメラ光源ユニット（標準）
ＰＡＲＴＳ ＣＡＭＥＲＡ ＬＩＧＨＴ ＵＮＩＴ（ＳＴＡＮＤＡＲＤ）
ＬＥＤ
ＣＮ５
ＣＮ３
ＰＡＲＴＳ ＬＩＧＨＴ
ＣＮ１
光源昇圧電源基板
ＦＨ１６１１＊＊＊
ＣＮ２
ＣＮ４
ＣＮ１
ＣＮ１０
光源落射ＬＥＤドライブ基板
ＦＨ１６１２＊＊＊
ＣＮ２
光源側射ＬＥＤドライブ基板
ＦＨ１６１３＊＊＊
ＣＮ４
ＣＮ１ ＣＮ２
光源制御基板
ＦＨ１６１０＊＊＊
ＣＮ９
ＣＮ５ ＣＮ３
パーツカメラ光源ユニット（ワイド，サイドライト，２５Ｍ）
ＰＡＲＴＳ ＣＡＭＥＲＡ ＬＩＧＨＴ ＵＮＩＴ （ＷＩＤＥ，ＳＩＤＥＬＩＧＨＴ，２５Ｍ）
ＰＡＲＴＳ ＬＩＧＨＴ
パーツカメラ光源基板
ＰＡＲＴＳ ＣＡＭＥＲＡ ＬＩＧＨＴ ＰＣＢ
２ＥＧＴＧＡ００１２＊＊
Ｉ／Ｏ
ＰＷＲ
Ｍ２ＦＡＮ２
２ＲＧＺＢＣ００６１＊＊
冷却ファン（下部２）（右）
Ｍ２
ＦＡＮ２
ＣＯＯＬＩＮＧ ＦＡＮ （ＵＮＤＥＲ ２）（Ｒ）
２ＥＧＴＧＡ００１７＊＊
２ＥＧＴＧＡ００３８＊＊
２ＥＧＴＧＡ００３３＊＊
Ｈ６６５７１
Ｈ６６３１４
Ｈ６６３１３
２ＥＧＴＧＡ００１６＊＊
ＣＯＮＮＥＣＴ
ＣＮ１１
