NXTIIIC电路图 - 第157页
ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ. ジャンパ設定表 JUMPER SETTINGS 2 RG ZB B0 04 60 0 ベースインターフェース基板 BASE INTERFACE BOARD ＴＹＰＥ ＮＦＶｃ １ １ FUJI SECRET DP1 DP1AD DP2AD 1 2 3 4 5 6 1 2 3 4 1 2 3 4 DP3 DP4 DP5 DP6 DP7 DP8 DP9 DP10 DP11 DP12 DP…
ＮＡＭＥ ＴＹＰＥ

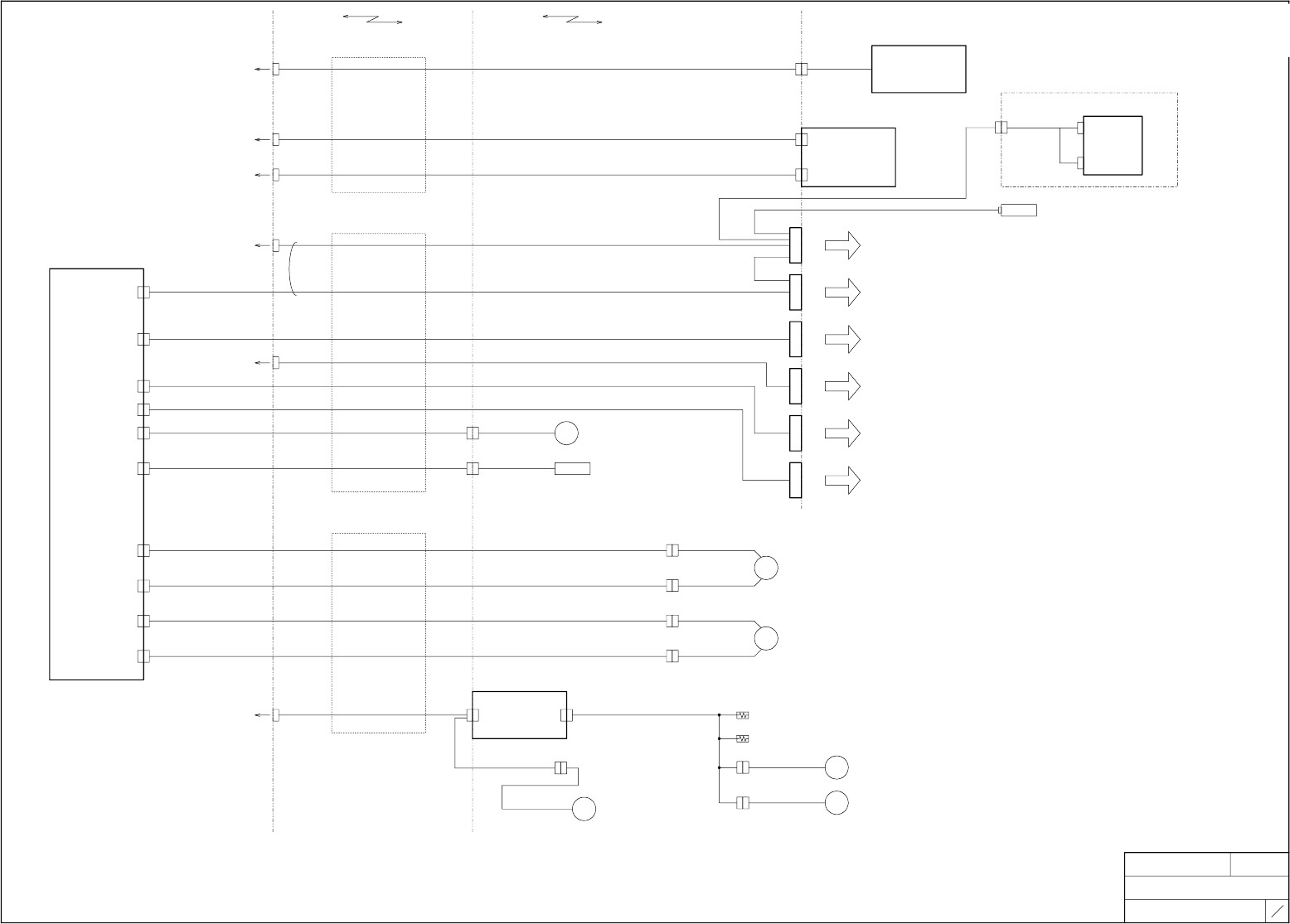

接続図
ＮＦＶｃ
ＴＩＴＬＥ
可動ケーブル接続
ＤＲＡＷＩＮＧ Ｎｏ.
１１
１１
FUJI SECRET
2RGZBE000103
ＭＹ
サーボＢＯＸ
ＳＥＲＶＯ ＢＯＸ
２ＥＧＺＳＢ００１２＊＊
２ＥＧＺＳＢ００１３＊＊
ＰＧＹ
リニアスケール基板
ＳＣＡＬＥ ＰＣＢ
ＣＮ１ ＣＮ４
２ＥＧＺＳＢ００２１＊＊
ＤＣ／ＤＣ ＰＯＷＥＲ
２ＥＧＺＳＢ０００８＊＊
ＰＧＹ
Ｙ軸スケールヘッド
ＭＹ
Ｍ
Ｙ軸リニアモータ
ＰＧ
制御盤へ
２ＥＧＺＳＢ０００５＊＊
ＭＸ１
２ＥＧＺＳＢ０００４＊＊
ＰＧＸ１
ＭＸ２
ＰＧＸ２
ＭＸ１
Ｍ
ＰＧＸ１
Ｘ１軸サーボモータ
Ｘ１ ＡＸＩＳ ＳＥＲＶＯ ＭＯＴＯＲ
平形ケーブル ＴＹＰＥ２
ＦＬＡＴ ＣＡＢＬＥ ＴＹＰＥ ２
ＰＧ１
２ＥＧＺＳＢ００１１＊＊
Ｍ１
ＣＮＤ
２ＥＧＺＳＢ０００９＊＊
ＣＰＵ−ＢＯＸへ
（画像処理基板）
２ＡＧＺＳＢ０００６＊＊
（２ＲＧＺＳＢ０００９＊＊）
ＴＯ ＨＥＡＤ ＵＮＩＴ
ＨＥＡＤ ＣＡＭ ＣＮ−Ｈ１ ＣＮ−Ｈ２
ヘッドユニットへ
（オンザフライカメラ）
ヘッドユニットへ
（モータ動力）
ＴＯ ＨＥＡＤ ＵＮＩＴ
ヘッドユニットへ
（モータエンコーダ）
ＴＯ ＨＥＡＤ ＵＮＩＴ
２ＥＧＺＳＢ００１０＊＊
ＣＮ−Ｈ３
ヘッドユニットへ
（ヘッド機能基板）
ＴＯ ＨＥＡＤ ＵＮＩＴ
ＣＮＡ
制御盤、リモートＩ/Ｏ基板へ
１４ＬＳ１２
平形ケーブル ＴＹＰＥ１
ＦＬＡＴ ＣＡＢＬＥ ＴＹＰＥ １
２ＥＧＺＳＢ０００１＊＊
２ＥＧＺＳＢ０００２＊＊
２ＥＧＺＳＢ０００３＊＊
２ＡＧＺＳＢ０００１＊＊
（２ＲＧＺＳＢ０００１＊＊）
マークカメラユニット
ＭＡＲＫ ＣＡＭＥＲＡ ＵＮＩＴ
ＴＲＩＧ
（ＬＶＤＳ）
ＣＡＭＥＲＡ
（ＩＥＥＥ１３９４）
ヘッド着座確認ＳＷ
ＭＡＲＫ ＣＡＭＥＲＡ
ＣＰＵ−ＢＯＸへ
（画像処理基板）
ＣＮＢ
ＣＰＵ−ＢＯＸへ
（画像処理基板）
ＣＮＣ
基板高さセンサアンプへ
マークカメラ光源基板
ＭＡＲＫ ＣＡＭＥＲＡ ＬＩＧＨＴ ＰＣＢ
側射
落射
マークカメラ光源ユニット
ＭＡＲＫ ＣＡＭＥＲＡ ＬＩＧＨＴ ＵＮＩＴ
ＭＡＲＫ ＬＥＤ
ＲＨ０１８２＊
Ｙ軸リニアモータサーミスタ（背面側）
Ｙ軸リニアモータサーミスタ（正面側）
ＦＡＮ１
２ＲＧＺＳＢ０００７＊＊
ＦＡＮ１
Ｙ軸リニアモータ冷却ファン（背面側上）
Ｙ ＡＸＩＳ ＦＡＮ１
ＦＡＮ２
２ＲＧＺＳＢ０００８＊＊
ＦＡＮ２
Ｙ軸リニアモータ冷却ファン（背面側下）
Ｙ ＡＸＩＳ ＦＡＮ２
平形ケーブル ＴＹＰＥ１
ＦＬＡＴ ＣＡＢＬＥ ＴＹＰＥ １
ＭＸ２
Ｍ
Ｘ２軸サーボモータ
Ｘ２ ＡＸＩＳ ＳＥＲＶＯ ＭＯＴＯＲ
ＰＧＸ２
ＡＤＤＲＥＳＳ
１０
ＡＤＤＲＥＳＳ
１０
ＡＤＤＲＥＳＳ
１０
ＡＤＤＲＥＳＳ
９
ＡＤＤＲＥＳＳ
９
ＡＤＤＲＥＳＳ
９
２ＥＧＺＳＢ０００７＊＊
２ＥＧＺＳＢ０００６＊＊
２ＥＧＴＳＡ００２０＊＊
レーザー基板高さセンサヘッド
２ＥＧＺＳＦ０００１＊＊
Ｍ６Ⅲｃ モジュール
Ｍ６Ⅲｃ ＭＯＤＵＬＥ ＵＮＩＴ
ダイナヘッドへ
ＴＯ ＨＥＡＤ ＵＮＩＴ
ダイナヘッドへ
ＴＯ ＨＥＡＤ ＵＮＩＴ
ＣＮ−Ｈ４ＣＮ−Ｈ５
２ＥＧＺＳＢ００１９＊＊
２ＥＧＺＳＢ００２０＊＊
ＰＧ２
Ｍ２
ＦＡＮ３
２ＲＧＺＳＢ００１３＊＊
ＦＡＮ３
Ｙ軸リニアモータ冷却ファン（正面側）
Ｙ ＡＸＩＳ ＦＡＮ３
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.

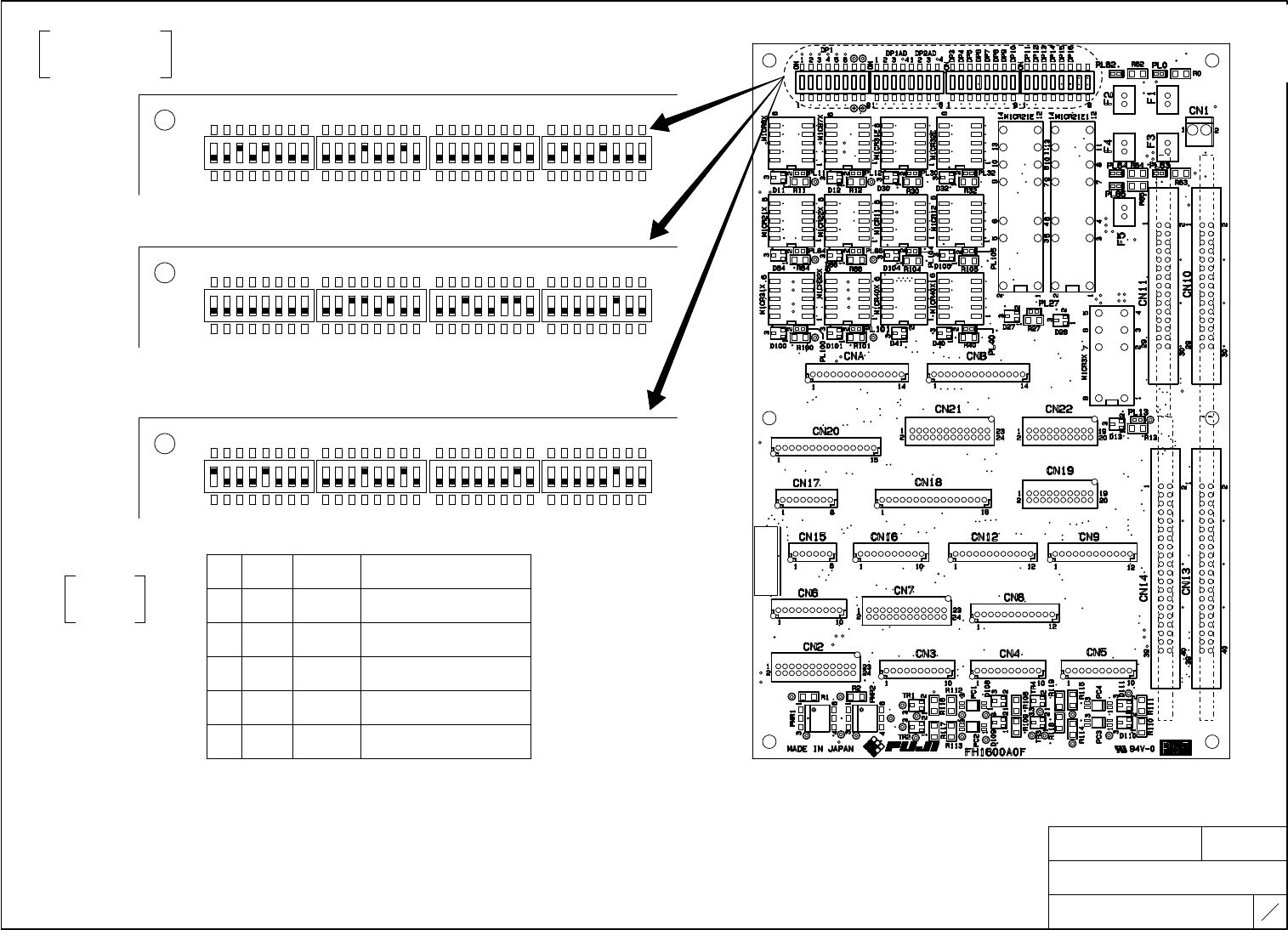

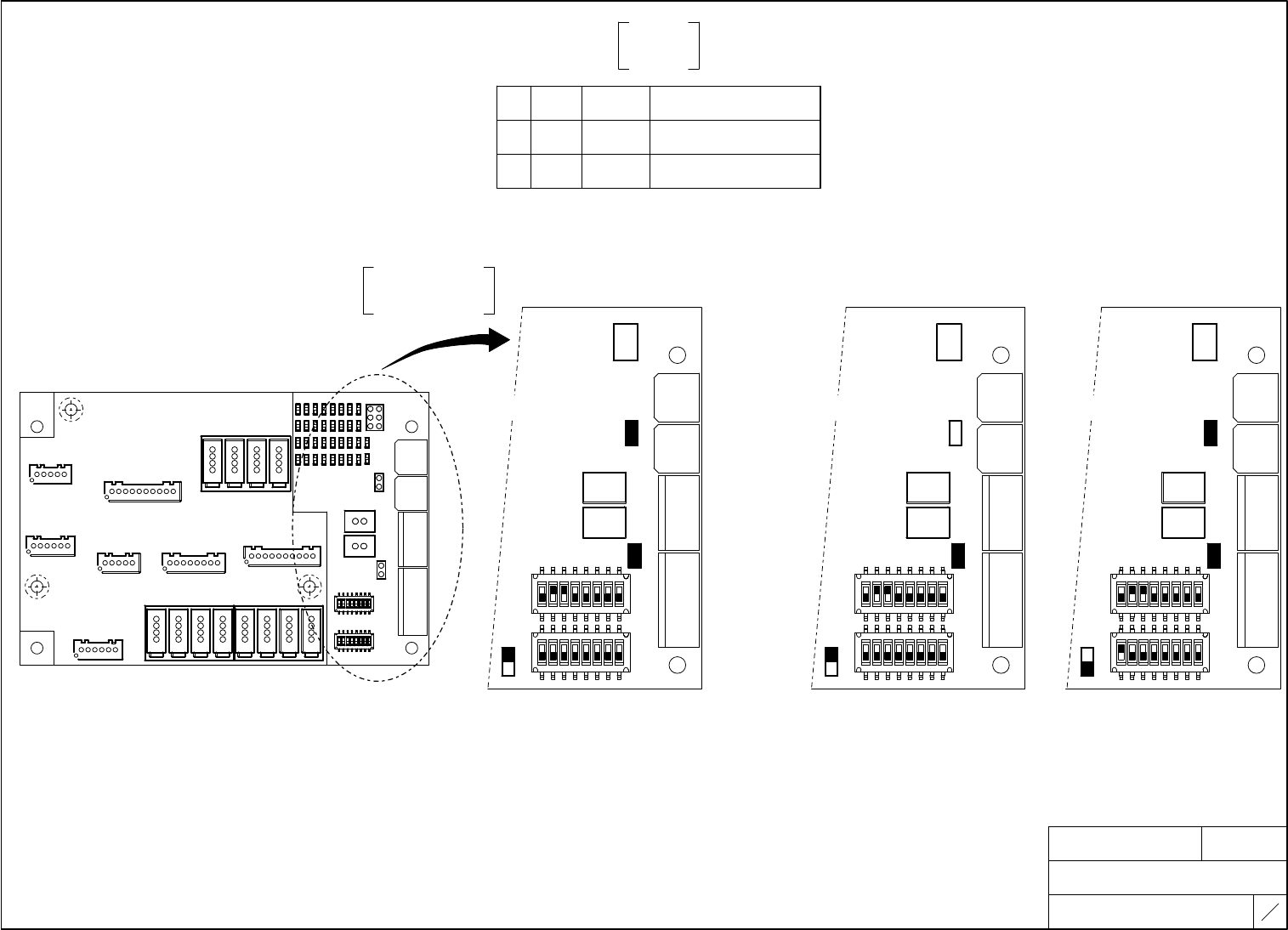

ジャンパ設定表
JUMPER SETTINGS
2RGZBB004600
ベースインターフェース基板
BASE INTERFACE BOARD
ＴＹＰＥ
ＮＦＶｃ
１
１
FUJI SECRET
DP1 DP1AD DP2AD
1 2 3 4 5 6 1 2 3 4 1 2 3 4
DP3
DP4
DP5
DP6
DP7
DP8
DP9
DP10
DP11
DP12
DP13
DP14
DP15
DP16
ON
ON
ON
ON
DP1 DP1AD DP2AD
1 2 3 4 5 6 1 2 3 4 1 2 3 4
DP3
DP4
DP5
DP6
DP7
DP8
DP9
DP10
DP11
DP12
DP13
DP14
DP15
DP16
ON
ON
ON
ON
DP1 DP1AD DP2AD
1 2 3 4 5 6 1 2 3 4 1 2 3 4
DP3
DP4
DP5
DP6
DP7
DP8
DP9
DP10
DP11
DP12
DP13
DP14
DP15
DP16
ON
ON
ON
ON
ＦＨ１６００Ａ０Ｆ
４ＭｃベースＩ／Ｆ基板１
４Ｍｃ ＢＡＳＥ Ｉ／Ｆ ＢＯＡＲＤ１
４ＭｃベースＩ／Ｆ基板２
４Ｍｃ ＢＡＳＥ Ｉ／Ｆ ＢＯＡＲＤ２
２ＭｃベースＩ／Ｆ基板
２Ｍｃ ＢＡＳＥ Ｉ／Ｆ ＢＯＡＲＤ
ベース制御盤１内にあります。
It is in a base control box 1.
ベース制御盤２内にあります。
It is in a base control box 2.
ベース制御盤内にあります。
It is in a base control box.
ヒューズ
ＦＵＳＥ
型式 定格 メーカ
ＴＹＰＥ ＲＡＴＩＮＧ ＭＡＮＵＦＡＣＴＯＲ
大東通信機
Ｆ１ ＤＭ２０
ＡＣ／ＤＣ１２５Ｖ
２．０Ａ
Ｄａｉｔｏ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ａｐｐａｒａｔｕｓ Ｃｏ．，Ｌｔｄ
大東通信機
Ｆ２ ＤＭ１０
ＡＣ／ＤＣ１２５Ｖ
１．０Ａ
Ｄａｉｔｏ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ａｐｐａｒａｔｕｓ Ｃｏ．，Ｌｔｄ
大東通信機
Ｆ３ ＤＭ３２
ＡＣ／ＤＣ１２５Ｖ
３．２Ａ
Ｄａｉｔｏ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ａｐｐａｒａｔｕｓ Ｃｏ．，Ｌｔｄ
大東通信機
Ｆ４ ＤＭ３２
ＡＣ／ＤＣ１２５Ｖ
３．２Ａ
Ｄａｉｔｏ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ａｐｐａｒａｔｕｓ Ｃｏ．，Ｌｔｄ
ジャンパー設定表
ＪＵＭＰＥＲ ＳＥＴＴＩＮＧ
大東通信機
Ｆ５ ＤＭ２０
ＡＣ／ＤＣ１２５Ｖ
２．０Ａ
Ｄａｉｔｏ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ａｐｐａｒａｔｕｓ Ｃｏ．，Ｌｔｄ
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
ジャンパ設定表
JUMPER SETTINGS
2RGTBB009601
リモートＩ／Ｏ基板
REMOTE I/O BOARD
ＴＹＰＥ
ＮＦＶ
１
１
ベースリモートＩ／Ｏ基板１ ベースリモートＩ／Ｏ基板１ ベースリモートＩ／Ｏ基板２
ベース内リモートＩ／Ｏ基板
ジャンパー設定表
ＢＡＳＥ ＲＥＭＯＴＥ Ｉ／Ｏ ＢＯＡＲＤ１ ＢＡＳＥ ＲＥＭＯＴＥ Ｉ／Ｏ ＢＯＡＲＤ１ ＢＡＳＥ ＲＥＭＯＴＥ Ｉ／Ｏ ＢＯＡＲＤ２
ＪＵＭＰＥＲ ＳＥＴＴＩＮＧ
ＲＥＭＯＴＥ Ｉ／Ｏ ＢＯＡＲＤ ＩＮ ＢＡＳＥ
ＪＰ１
ＪＰ１
ＪＰ１
リモートＩ／Ｏ基板１は２Ｍ，２Ｍｃベースで使用します。
ベースリモートＩ／Ｏ基板
ＯＰＥＮ
ＯＰＥＮ
ＯＰＥＮ
The remote I/O boards 1 are used with 2M,2Mc base.
ＢＡＳＥ ＲＥＭＯＴＥ Ｉ／Ｏ ＢＯＡＲＤ
リモートＩ／Ｏ基板１，２は４Ｍ，４Ｍｃベースで使用します。
The remote I/O boards 1 and 2 are used with 4M,4Mc base.
ＣＮ１－１
ＣＮ１－１
ＣＮ１－１
ＳＷ１
ＳＷ１
ＳＷ１
ＯＰＥＮ
ＣＮ１－２
ＣＮ１－２
ＣＮ１－２
ヒューズ
ＦＵＳＥ
Ｆ１
Ｆ１
Ｆ１
型式 定格 メーカ
ＣＮ２－１
ＣＮ２－１
ＣＮ２－１
Ｆ３
Ｆ３
Ｆ３
ＴＹＰＥ ＲＡＴＩＮＧ ＭＡＮＵＦＡＣＴＯＲ
▲
▲
▲
大東通信機
Ｆ１ ＤＭ１０
ＡＣ／ＤＣ１２５Ｖ
１．０Ａ
ＳＷ４
ＳＷ４
ＳＷ４
Ｄａｉｔｏ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ａｐｐａｒａｔｕｓ Ｃｏ．，Ｌｔｄ
大東通信機
Ｏ Ｎ Ｏ Ｎ Ｏ Ｎ
Ｆ３ ＤＭ１０
ＡＣ／ＤＣ１２５Ｖ
１．０Ａ
Ｄａｉｔｏ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ａｐｐａｒａｔｕｓ Ｃｏ．，Ｌｔｄ
ＣＮ２－２
ＣＮ２－２
ＣＮ２－２
１
２ ３ ４ ５ ６ ７ ８
１
２ ３ ４ ５ ６ ７ ８
１
２ ３ ４ ５ ６ ７ ８
ＳＷ５ ＳＷ５ ＳＷ５
Ｏ Ｎ Ｏ Ｎ Ｏ Ｎ
▲
▲
▲
１
２ ３ ４ ５ ６ ７ ８
１
２ ３ ４ ５ ６ ７ ８
１
２ ３ ４ ５ ６ ７ ８
ＳＷ２ ＳＷ２ ＳＷ２
ＳＷ６
ＳＷ６
ＳＷ６
ＯＮ
ＯＮ
ＯＮ
２Ｍベース ４Ｍベース
２Ｍ ＢＡＳＥ ４Ｍ ＢＡＳＥ
ＦＨ１２１８Ｃ２Ｆ
CN-XB
b3
CN-XDCN-XE
d3
d4
e1
b1
b2
b3
b4
d1
d2
d3
d4
CN-YBCN-YD
CN3
CN5CN7
CN4
CN2
CN1
CN6
ＪＰ１
ＣＮ１－１
ＳＷ１
ＣＮ１－２
Ｆ１
ＣＮ２－１
Ｆ３
▲
ＳＷ４
ＯＮ
ＣＮ２－２
１
２ ３ ４ ５ ６ ７ ８
ＳＷ５
▲
ＯＮ
１
２ ３ ４ ５ ６ ７ ８
ＳＷ２
