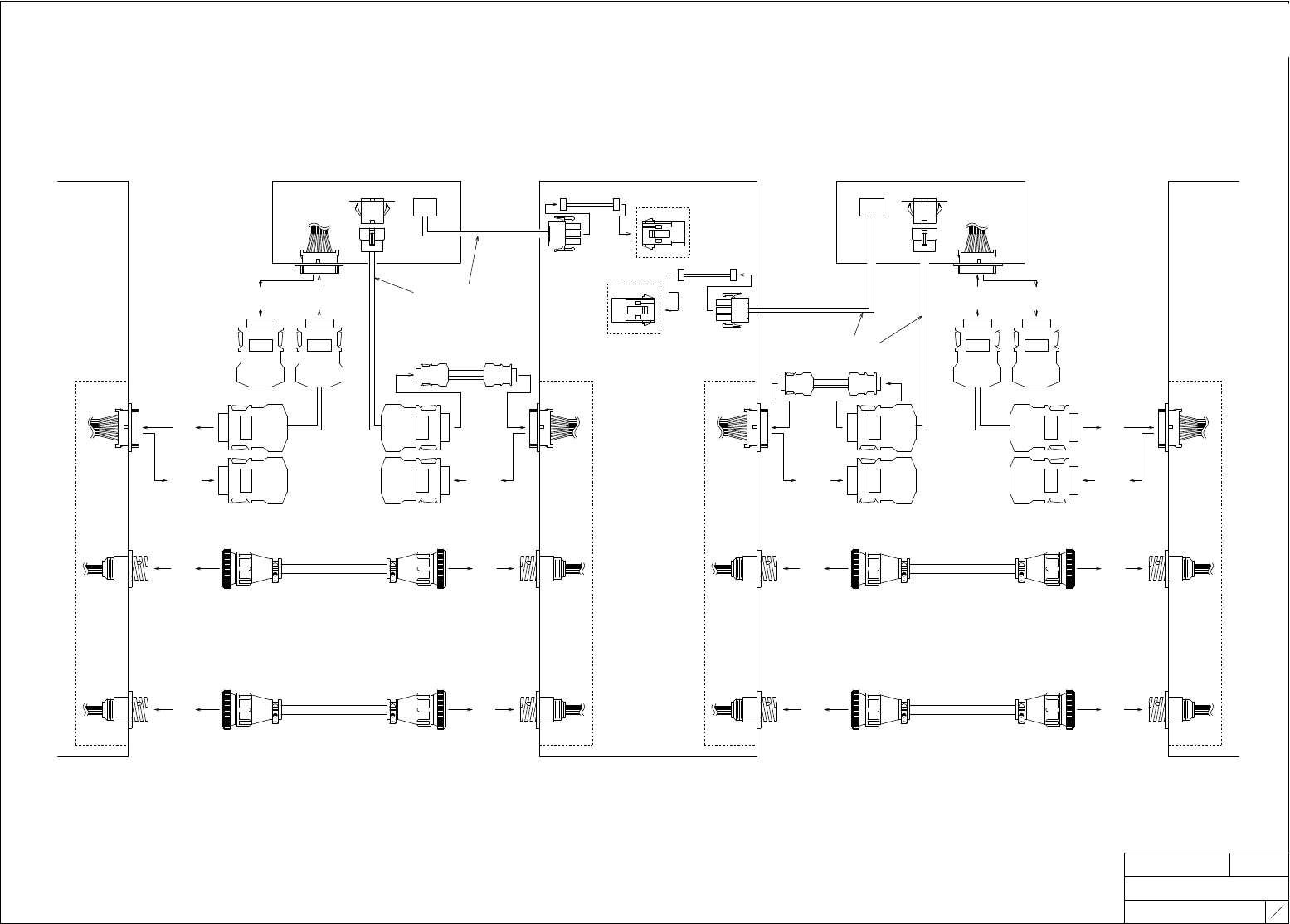

ＮＡＭＥ ＴＹＰＥ 機械間Ｉ／Ｆ INTERFACE BETWEEN MACHINES ＮＸＴⅢｃ Ｔ Ｉ Ｔ Ｌ Ｅ ＮＸＴⅢｃと既存機の接続 CONNECTION OF NXTIIIc AND THE EXISTING MACHINE ＤＲＡＷＩＮＧ Ｎｏ. ２ ４ FUJI SECRET 2R GZB B00 910 0 後工程からの送 れ信号 後工程からの送 れ信号 既存機 後工程側 （ Ｎ ｅ ｘ ｔ ｓ ｉ ｄ ｅ ） Ｒ …

100%1 / 178
ＮＡＭＥ ＴＹＰＥ
機械間Ｉ／Ｆ
INTERFACE BETWEEN MACHINES　
ＮＸＴⅢｃ
ＴＩＴＬＥ
ＮＸＴⅢｃとＮＸＴⅢｃ、ＮＸＴⅡｃの連結
CONNECTION OF NXTIIIc AND NXTIIIc,NXTIIc
ＤＲＡＷＩＮＧ　Ｎｏ.
１
４
FUJI　SECRET
2RGZBB009100
（ＮＸＴⅡｃベース）
ＣＮ－Ｍ２
レーン２－Ｒ
ＬＡＮＥ２－Ｒ
レーン１－Ｒ
ＬＡＮＥ１－Ｒ
後工程側
（Ｎｅｘｔ　ｓｉｄｅ）
ＲＨ２１３８＊（１．５ｍ）
ＲＨ２１３７＊（３ｍ）
ＲＨ２１３９＊（５ｍ）
ＲＨ２１３８＊（１．５ｍ）
ＲＨ２１３７＊（３ｍ）
ＲＨ２１３９＊（５ｍ）
前工程側
（Ｐｒｅｖｉｏｕｓ　ｓｉｄｅ）
ＣＮ－Ｍ１
レーン２－Ｆ
ＬＡＮＥ２－Ｆ
レーン１－Ｆ
ＬＡＮＥ１－Ｆ
基板搬送Ｉ／Ｆ基板
ＮＸＴⅢｃ　ベース
基板搬送Ｉ／Ｆ基板
ＣＮ－Ｍ２
レーン２－Ｒ
ＬＡＮＥ２－Ｒ
レーン１－Ｒ
ＬＡＮＥ１－Ｒ
後工程側
（Ｎｅｘｔ　ｓｉｄｅ）
ＣＮ－Ｍ２
２ＥＧＴＢＢ００８０＊＊
ＲＨ２１３８＊（１．５ｍ）
ＲＨ２１３７＊（３ｍ）
ＲＨ２１３９＊（５ｍ）
ＲＨ２１３８＊（１．５ｍ）
ＲＨ２１３７＊（３ｍ）
ＲＨ２１３９＊（５ｍ）
２ＥＧＴＢＢ００８０＊＊
ＣＮ－Ｍ１
前工程側
（Ｐｒｅｖｉｏｕｓ　ｓｉｄｅ）
ＣＮ－Ｍ１
レーン２－Ｆ
ＬＡＮＥ２－Ｆ
レーン１－Ｆ
ＬＡＮＥ１－Ｆ
（ＮＸＴⅡｃベース）
ＮＸＴⅢｃ　ＢＡＳＥ
（ＮＸＴⅡｃ　ＢＡＳＥ）（ＮＸＴⅡｃ　ＢＡＳＥ）
接続
CONNECTION
接続
CONNECTION
接続
CONNECTION
接続
CONNECTION
接続
CONNECTION
接続
CONNECTION
接続
CONNECTION
接続
CONNECTION
PANEL TRANSFER I/F BOARDPANEL TRANSFER I/F BOARD
基板搬送Ｉ／Ｆ基板
PANEL TRANSFER I/F BOARD
基板搬送Ｉ／Ｆ基板
PANEL TRANSFER I/F BOARD
２ＥＧＴＢＢ００８０＊＊
ＣＮ－Ｍ２
２ＥＧＴＢＢ００８０＊＊
ＣＮ－Ｍ１
ＥＥＨＨ１７４＊（１．５ｍ）
ＥＥＨＨ１４３＊（３ｍ）
ＥＥＨＨ１７５＊（５ｍ）
ＥＥＨＨ１７４＊（１．５ｍ）
ＥＥＨＨ１４３＊（３ｍ）
ＥＥＨＨ１７５＊（５ｍ）
ＥＥＨＨ１７４＊（１．５ｍ）
ＥＥＨＨ１４３＊（３ｍ）
ＥＥＨＨ１７５＊（５ｍ）
ＥＥＨＨ１７４＊（１．５ｍ）
ＥＥＨＨ１４３＊（３ｍ）
ＥＥＨＨ１７５＊（５ｍ）
（　　　　　　　）
（　　　　　　　）（　　　　　　　）
（　　　　　　　）
ＣＮ２８Ａ ＣＮ２７Ａ
ＮＸＴⅢｃ　ベース
ＮＸＴⅢｃ　ＢＡＳＥ
ＮＸＴⅢｃ　ベース
ＮＸＴⅢｃ　ＢＡＳＥ
接続済
IT CONNECTS
接続済
IT CONNECTS
ＲＨ３９０２＊（１ｍ）
ＲＨ３９０２＊（１ｍ）
ＲＨ３９０２＊（１ｍ）
ＲＨ３９０２＊（１ｍ）
ＣＮ２８Ａ ＣＮ２７Ａ
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
ＮＡＭＥ ＴＹＰＥ
機械間Ｉ／Ｆ
INTERFACE BETWEEN MACHINES　
ＮＸＴⅢｃ
ＴＩＴＬＥ
ＮＸＴⅢｃと既存機の接続
CONNECTION OF NXTIIIc AND THE EXISTING MACHINE
ＤＲＡＷＩＮＧ　Ｎｏ.
２
４
FUJI　SECRET
2RGZBB009100
後工程からの送れ信号
後工程からの送れ信号
既存機
後工程側
（Ｎｅｘｔ　ｓｉｄｅ）
ＲＨ２１３６＊
ＲＨ２１３８＊（１．５ｍ）
ＲＨ２１３７＊（３ｍ）
ＲＨ２１３９＊（５ｍ）
ＲＨ０８１４＊（３ｍ）
接続済
２ＥＧＴＢＢ００８０＊＊
ＣＮ－Ｍ１
前工程側
（Ｐｒｅｖｉｏｕｓ　ｓｉｄｅ）
ＣＮ－Ｍ１
レーン２－Ｆ
ＬＡＮＥ２－Ｆ
レーン１－Ｆ
ＬＡＮＥ１－Ｆ
ＣＮ－Ｍ２
レーン２－Ｒ
ＬＡＮＥ２－Ｒ
レーン１－Ｒ
ＬＡＮＥ１－Ｒ
後工程側
（Ｎｅｘｔ　ｓｉｄｅ）
ＣＮ－Ｍ２
２ＥＧＴＢＢ００８０＊＊
接続済
ＲＨ２１３８＊（１．５ｍ）
ＲＨ２１３７＊（３ｍ）
ＲＨ２１３９＊（５ｍ）
ＲＨ０８１６＊（３ｍ）
変換ハーネス
ＲＨ２１３５＊
［ＦＵＪＩ仕様］
ＭＬコネクタ
［ＦＵＪＩ仕様］
ヒルシュマンコネクタ
［ＳＭＥＭＡ規格］
前工程側
（Ｐｒｅｖｉｏｕｓ　ｓｉｄｅ）
前工程への基板送れ信号
前工程への基板送れ信号
既存機ＮＸＴⅢｃ　ベース
ＮＸＴⅢｃ　ＢＡＳＥ EXISTING MACHINEEXISTING MACHINE
基板搬送Ｉ／Ｆ基板
PANEL TRANSFER I/F BOARD
基板搬送Ｉ／Ｆ基板
PANEL TRANSFER I/F BOARD
IT CONNECTSIT CONNECTS
Please connect like a lane 1 at the time of lane 2 use.
レーン２使用時、レーン１と同様に接続して下さい。
いずれかを接続して下さい。
接続
CONNECTION
接続
CONNECTION
接続
CONNECTION
Please connect either.
接続
CONNECTION
PANEL REQUEST
PANEL REQUEST
FROM NEXT(BUSY)
ML CONNECTOR
[FUJI STANDARD]
HIRSCHMANN CONNECTOR
[SMEMA STANDARD]
[FUJI STANDARD]
CONVERSION HARNESS
FROM NEXT(BUSY)
［ＦＵＪＩ仕様］
[FUJI STANDARD]
ＭＬコネクタ
ML CONNECTOR
［ＦＵＪＩ仕様］
[FUJI STANDARD]
ヒルシュマンコネクタ
HIRSCHMANN CONNECTOR
［ＳＭＥＭＡ規格］
[SMEMA STANDARD]
いずれかを接続して下さい。
Please connect either.
CONVERSION HARNESS
変換ハーネス
接続
CONNECTION
レーン２使用時、レーン１と同様に接続して下さい。
Please connect like a lane 1 at the time of lane 2 use.
接続
CONNECTION
接続
CONNECTION
接続
CONNECTION
接続は図のいずれか一つを選択して下さい。
Connection should choose any one of the figures.
接続は図のいずれか一つを選択して下さい。
Connection should choose any one of the figures.
ＥＥＨＨ１７４＊（１．５ｍ）
ＥＥＨＨ１４３＊（３ｍ）
ＥＥＨＨ１７５＊（５ｍ）
ＥＥＨＨ１７４＊（１．５ｍ）
ＥＥＨＨ１４３＊（３ｍ）
ＥＥＨＨ１７５＊（５ｍ）
（　　　　　　　） （　　　　　　　）
（ＥＥＨＨ１１８＊） （ＥＥＨＨ１１７＊）
ＲＨ３９０２＊（１ｍ）ＲＨ３９０２＊（１ｍ）
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
ＮＡＭＥ ＴＹＰＥ
機械間Ｉ／Ｆ
INTERFACE BETWEEN MACHINES　
ＮＸＴⅢｃ
ＴＩＴＬＥ
　　ＮＸＴⅢｃと周辺装置、ＮＸＴⅢｃ（ＮＸＴⅡｃ）の接続
ＤＲＡＷＩＮＧ　Ｎｏ.
３
４
FUJI　SECRET
2RGZBB009100
ＣＮ－Ｍ２
レーン２－Ｒ
ＬＡＮＥ２－Ｒ
レーン１－Ｒ
ＬＡＮＥ１－Ｒ
後工程側
（Ｎｅｘｔ　ｓｉｄｅ）
２ＥＧＴＢＢ００８０＊＊
ＲＨ０３９９＊を取り外し
ＲＨ０４０６＊を接続する
ＣＮ－Ｍ２ＣＮ－Ｍ２
ＲＨ０３９９＊
ＣＮ－ＳＵＭ
２ＥＧＴＢＢ００８０＊＊を取り外し
ＲＨ０４０６＊を接続する
ＲＨ０４０６＊
ＣＮ－ＳＵＭ
ＣＮ－ＳＵＭ
ＲＨ２１３８＊（１．５ｍ）
ＲＨ２１３７＊（３ｍ）
ＲＨ２１３９＊（５ｍ）
ＲＨ２１３８＊（１．５ｍ）
ＲＨ２１３７＊（３ｍ）
ＲＨ２１３９＊（５ｍ）
周辺装置（シャトル・ダブルコンベアなど）
ＣＮ－ＳＵ
ＲＨ０３９８＊
ＣＰ
２ＥＧＴＢＢ００８０＊＊を取り外し
ＲＨ０３９８＊を接続する
ＣＮ－Ｍ１ ＣＮ－Ｍ１
２ＥＧＴＢＢ００８０＊＊
ＲＨ０３９７＊
前工程側
（Ｐｒｅｖｉｏｕｓ　ｓｉｄｅ）
ＣＮ－Ｍ１
レーン２－Ｆ
ＬＡＮＥ２－Ｆ
レーン１－Ｆ
ＬＡＮＥ１－Ｆ
サーキットブレーカＢＫＴ１
ＣＮ６
サーキットブレーカＢＫＴ＊
ＣＮ７ ｏｒ ＣＮ５
ＣＮ－Ｍ２
レーン２－Ｒ
ＬＡＮＥ２－Ｒ
レーン１－Ｒ
ＬＡＮＥ１－Ｒ
後工程側
（Ｎｅｘｔ　ｓｉｄｅ）
ＲＨ０３９７＊
２ＥＧＴＢＢ００８０＊＊
ＣＮ－Ｍ１ＣＮ－Ｍ２
ＣＰ
２ＥＧＴＢＢ００８０＊＊を取り外し
ＲＨ０３９８＊を接続する
周辺装置（シャトル・ダブルコンベアなど）
ＣＮ－ＳＵ
ＲＨ２１３８＊（１．５ｍ）
ＲＨ２１３７＊（３ｍ）
ＲＨ２１３９＊（５ｍ）
ＲＨ２１３８＊（１．５ｍ）
ＲＨ２１３７＊（３ｍ）
ＲＨ２１３９＊（５ｍ）
ＣＮ－ＳＵＭ
ＣＮ－ＳＵＭ
ＲＨ０３９９＊
ＣＮ－ＳＵＭ
２ＥＧＴＢＢ００８０＊＊を取り外し
ＲＨ０４０６＊を接続する
ＣＮ－Ｍ２ ＣＮ－Ｍ１
ＲＨ０３９９＊を取り外し
ＲＨ０４０６＊を接続する
２ＥＧＴＢＢ００８０＊＊
前工程側
（Ｐｒｅｖｉｏｕｓ　ｓｉｄｅ）
ＣＮ－Ｍ１
レーン２－Ｆ
ＬＡＮＥ２－Ｆ
レーン１－Ｆ
ＬＡＮＥ１－Ｆ
PANEL TRANSFER I/F BOARD
基板搬送Ｉ／Ｆ基板
PANEL TRANSFER I/F BOARD
基板搬送Ｉ／Ｆ基板
CIRCUIT BREAKER BOX1
CIRCUIT BREAKER BOX*
ＮＸＴⅢｃ　ＢＡＳＥ
ＮＸＴⅢｃ　ベース
接続
CONNECTION
接続
CONNECTION
接続
CONNECTION
接続
CONNECTION
接続
CONNECTION
接続
CONNECTION
接続
CONNECTION
接続
CONNECTION
接続
CONNECTION
接続
CONNECTION
周辺装置付属ケーブル
PERIPHERAL EQUIPMENT ATTACHED HARNESS
取り外し
REMOVAL
接続
CONNECTION
接続
CONNECTION
取り外し
REMOVAL
接続
CONNECTION
取り外し
REMOVAL
接続
CONNECTION
取り外し
REMOVAL
周辺装置付属ケーブル
PERIPHERAL EQUIPMENT ATTACHED HARNESS
接続
CONNECTION
取り外し
REMOVAL
（ＮＸＴⅡｃ　ＢＡＳＥ）
（ＮＸＴⅡｃベース）
（ＮＸＴⅡｃ　ＢＡＳＥ）
（ＮＸＴⅡｃベース）
CONNECTION
取り外し
REMOVAL
接続
PERIPHERAL EQUIPMENT(SHUTTLE,DOUBLE CONVEYOR ETC.) PERIPHERAL EQUIPMENT(SHUTTLE,DOUBLE CONVEYOR ETC.)
基板搬送Ｉ／Ｆ基板
PANEL TRANSFER I/F BOARD
基板搬送Ｉ／Ｆ基板
PANEL TRANSFER I/F BOARD
ＲＨ０３９８＊ ＲＨ０４０６＊
REMOVE RH0399*,
CONNECT RH0406*
REMOVE RH0399*,
CONNECT RH0406*
REMOVE 2EGTBB0080**,
CONNECT RH0406*
REMOVE 2EGTBB0080**,
CONNECT RH0398*
REMOVE 2EGTBB0080**,
CONNECT RH0406*
REMOVE 2EGTBB0080**,
CONNECT RH0398*
ＥＥＨＨ１７５＊（５ｍ）
ＥＥＨＨ１７４＊（１．５ｍ）
ＥＥＨＨ１４３＊（３ｍ）
（　　　　　　　）
ＥＥＨＨ１７４＊（１．５ｍ）
ＥＥＨＨ１４３＊（３ｍ）
（　　　　　　　）
ＥＥＨＨ１７５＊（５ｍ）
ＥＥＨＨ１７４＊（１．５ｍ）
ＥＥＨＨ１４３＊（３ｍ）
（　　　　　　　）
ＥＥＨＨ１７５＊（５ｍ）
ＥＥＨＨ１７４＊（１．５ｍ）
ＥＥＨＨ１４３＊（３ｍ）
（　　　　　　　）
ＥＥＨＨ１７５＊（５ｍ）
CONNECTION OF NXTIIIc, PERIPHERAL EQUIPMENT, AND NXTIIIc(NXTIIc)
ＮＸＴⅢｃ　ＢＡＳＥ
ＮＸＴⅢｃ　ベース
ＮＸＴⅢｃ　ＢＡＳＥ
ＮＸＴⅢｃ　ベース
ＲＨ３９０２＊（１ｍ）
ＲＨ３９０２＊（１ｍ）
ＲＨ３９０２＊（１ｍ）
ＲＨ３９０２＊（１ｍ）
２ＥＧＴＬＬ０００１＊＊
２ＥＧＴＬＬ０００１＊＊
ＲＨ４４２５＊
ＲＨ４４２６＊
