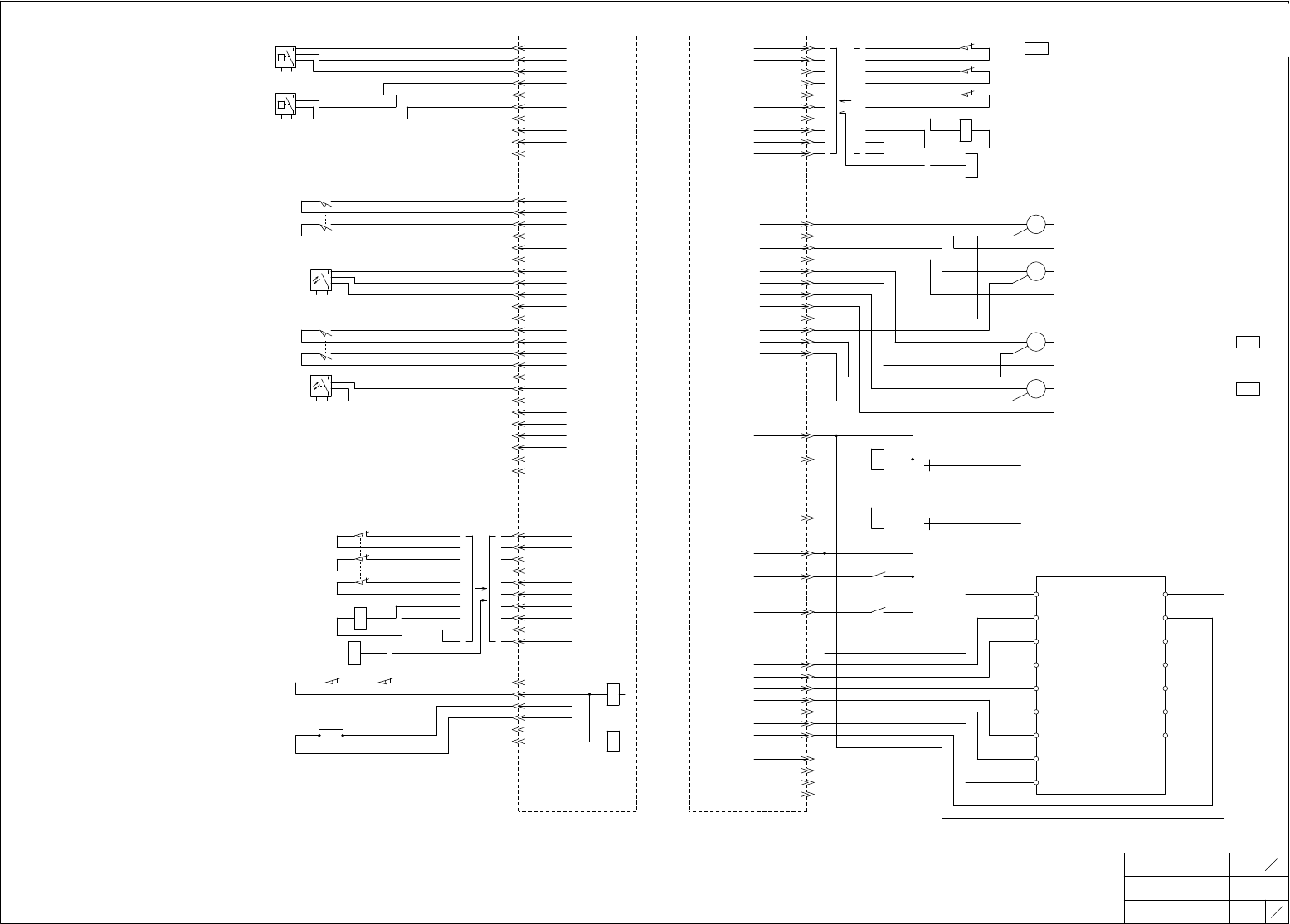

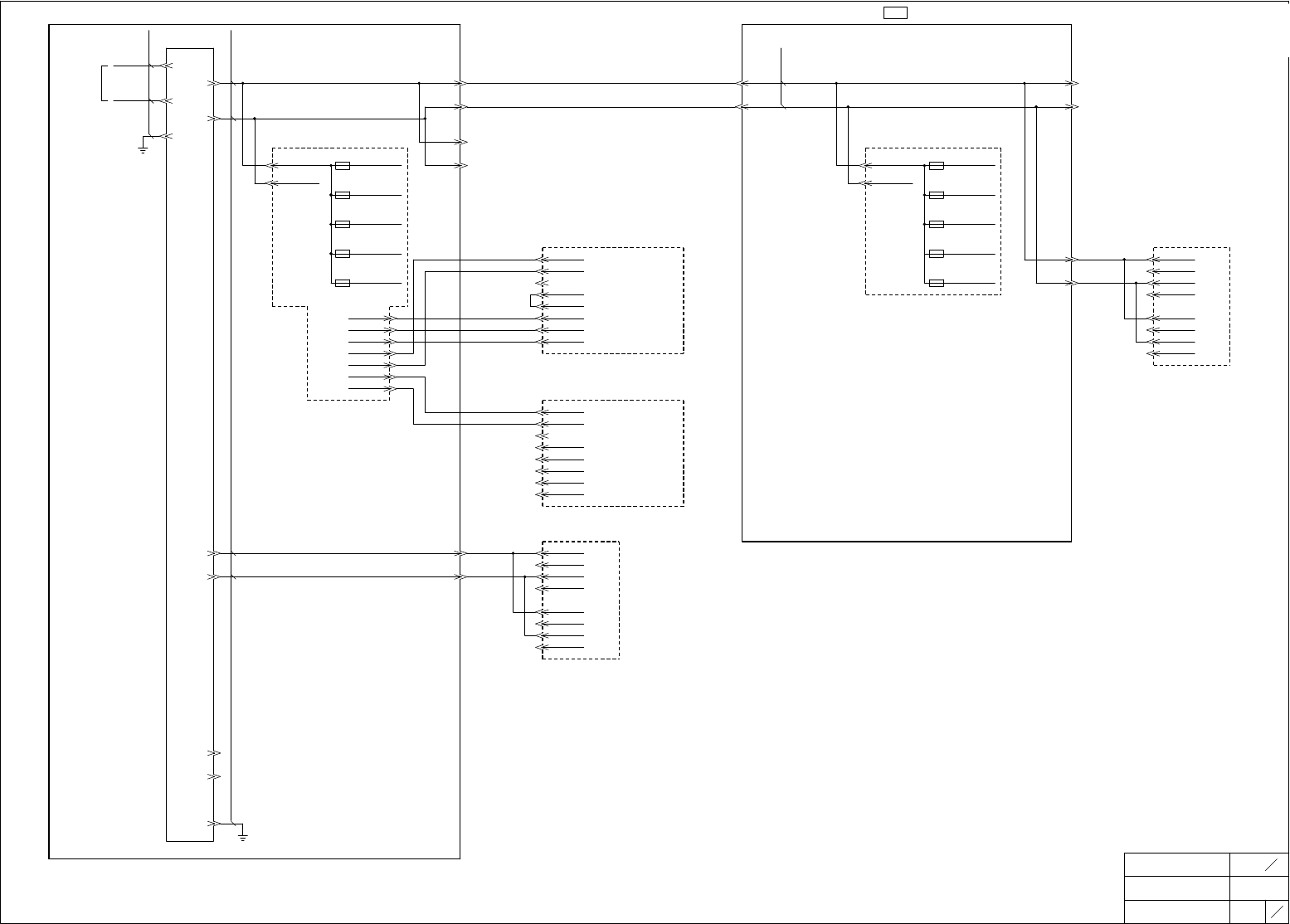

ＮＡＭＥ ＰＡＧＥ
ベース回路図
BASE CIRCUIT DIAGRAM
１９
５
ＴＩＴＬＥ ＴＹＰＥ
動力回路（ＤＣ）
POWER SOURCE CIRCUIT(DC)
ＮＸＴⅢｃ
ＤＲＡＷＩＮＧ Ｎｏ.
１
１
FUJI SECRET
2RGZBB008100
ＡＤＤＲＥＳＳ
1405
ＡＤＤＲＥＳＳ
1028
ＡＤＤＲＥＳＳ
1105
ＡＤＤＲＥＳＳ
1605
F1
（２Ａ）
F3
（３．２Ａ）
F4
（３．２Ａ）
F2
（１Ａ）
F1
（２Ａ）
F2
（１Ａ）
ＡＤＤＲＥＳＳ
421
F5
（２Ａ）
F4
（３．２Ａ）
F3
（３．２Ａ）
F5
（２Ａ）
ＡＷＧ１６
ＡＷＧ１６
Ｍ１ＲＥＣ１
Ｒ１０１
Ｌ
ＣＮ１－１
＋２４ＶＭ
＋Ｖ
ＣＮ５１－８
Ｓ１０１
Ｎ
ＣＮ１－３
ＧＭ
－Ｖ
ＣＮ５１－４
ＦＧ
ＣＮ１－５
＋２４ＶＭ
＋Ｖ
ＣＮ５１－７
ＧＭ
－Ｖ
ＣＮ５１－３
＋Ｖ
ＣＮ５１－６
－Ｖ
ＣＮ５１－２
ＤＣ２４Ｖ
１５０Ｗ
ＰＥＡＫ
－Ｖ
ＣＮ５１－１
ＢＣＢＣＮ１７
－１
－２
－１
ＢＣＢＣＮ７
－２
ＢＣＢＣＮ５
－１
－２
ＢＡＳＥ ＣＯＮＴＲＯＬ ＢＯＸ １
ベースコントロールボックス１
インタフェース基板１
ＩＮＴＥＲＦＡＣＥ ＢＯＡＲＤ１
ベースコントロールボックス２
ＢＡＳＥ ＣＯＮＴＲＯＬ ＢＯＸ ２
ＡＷＧ１６
ＥＢＣＢＣＮ４ ＥＢＣＢＣＮ１１
＋２４ＶＭ
－１ －１
ＧＭ
－２ －２
インタフェース基板２
ＩＮＴＥＲＦＡＣＥ ＢＯＡＲＤ２
ＥＢＣＢＣＮ１４
－１
－２
４Ｍｃ
ＣＮ１
＋２４ＶＭ
－１
ＧＭ
－２
ＣＮ１
＋２４ＶＭ
－１
ＧＭ
－２
ＣＮ２
Ｘ０１２
－１４
Ｘ０１３
－１５
Ｘ０１４
－１６
ＣＮ３
＋２４ＶＡ
－１
ＧＡ
－２
－３
ＡＤ００
－４
アドレス設定”０”
＋２４ＶＡ
－５
ＡＤ０１
－６
ＡＤ０２
－７
ＡＤ０３
－８
前工程基板搬送Ｉ／Ｆ基板
ＰＲＥＶＩＯＵＳ ＰＡＮＥＬ ＴＲＡＮＳＦＥＲ Ｉ／Ｆ ＢＯＡＲＤ
後工程基板搬送Ｉ／Ｆ基板
ＮＥＸＴ ＰＡＮＥＬ ＴＲＡＮＳＦＥＲ Ｉ／Ｆ ＢＯＡＲＤ
ＣＮ３
＋２４ＶＡ
－１
ＧＡ
－２
－３
ＡＤ００
－４
＋２４ＶＡ
－５
ＡＤ０１
－６
ＡＤ０２
－７
ＡＤ０３
－８
ＣＮ２１
＋２４ＶＭ
－１
＋２４ＶＭ
－２
ＧＭ
－３
ＧＭ
－４
ＣＮ２２
＋２４ＶＭ
－１
＋２４ＶＭ
－２
ＧＭ
－３
ＧＭ
－４
リモートＩ／Ｏ基板１
ＲＥＭＯＴＥ Ｉ／Ｏ ＢＯＡＲＤ １
リモートＩ／Ｏ基板２
ＲＥＭＯＴＥ Ｉ／Ｏ ＢＯＡＲＤ ２
ＣＮ２１
＋２４ＶＭ
－１
＋２４ＶＭ
－２
ＧＭ
－３
ＧＭ
－４
ＣＮ２２
＋２４ＶＭ
－１
＋２４ＶＭ
－２
ＧＭ
－３
ＧＭ
－４
＋２４ＶＭ４
＋２４ＶＭ１
＋２４ＶＭ２
＋２４ＶＭ５
＋２４ＶＭ１２
＋２４ＶＭ１１
Address setting "0"
＋２４ＶＭ６
－１９
＋２４ＶＭ６
－２０
ＧＭ
－２１
＋２４ＶＭ６
－２２
ＧＭ
＋２４ＶＭ１３
＋２４ＶＭ１４
＋２４ＶＭ６
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
６ ０１
６ ０２
６ ０３
６ ０４
６ ０５
６ ０６
６ ０７
６ ０８
６ ０９
６ １０
６ １１
６ １２
６ １３
６ １４
６ １５
６ １６
６ １７
６ １８
６ １９
６ ２０
６ ２１
６ ２２
６ ２３
６ ２４
６ ２５
６ ２６
６ ２７
６ ２８
６ ２９
６ ３０
６ ３１
６ ３２
６ ３３
６ ３４
６ ３５
６ ３６
６ ３７
６ ３８
６ ３９
６ ４０
６ ４１
６ ４２
６ ４３
６ ４４
６ ４５
ＮＡＭＥ ＰＡＧＥ
