ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ. 部品配置図 PARTS ARRANGEMENT 2 RG TB B0 13 80 0 ベースコントロールボックス２ BASE CONTROL BOX 2 ＴＹＰＥ ＮＸＴⅢ １ ５ FUJI SECRET ＢＯＸデンキ（２ＡＧＴＢＢ００２０＊＊） ＢＯＸ ＥＬＥＣＴＲＩＣ（２ＡＧ ＴＢＢ００２０＊＊） 部 品 名 記 号 Ｎｏ． Ｐ Ａ Ｒ Ｔ Ｓ Ｎ Ａ Ｍ Ｅ Ｓ Ｙ Ｍ Ｂ Ｏ…

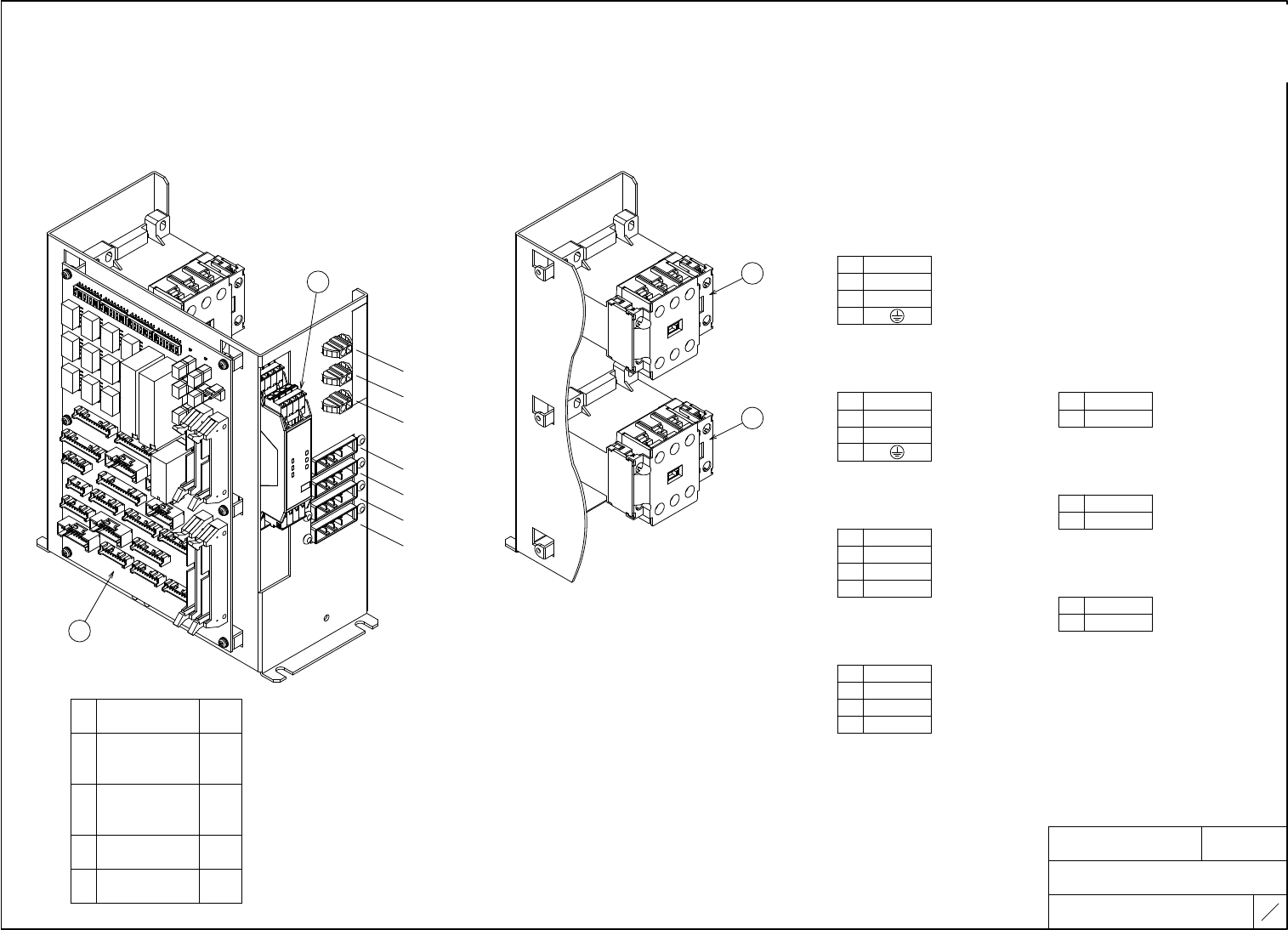

ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGTBB013700
ベースコントロールボックス１
BASE CONTROL BOX 1
ＴＹＰＥ
ＮＸＴⅢ
５
５
FUJI SECRET
Ｉ／Ｏ ＳＰＡＲＥ＿３ Ｉ／Ｏ ＳＰＡＲＥ＿４ Ｉ／Ｆ ＢＯＡＲＤ１
線 番 線 番 線 番
ＰＩＮ Ｎｏ ＰＩＮ Ｎｏ ＰＩＮ Ｎｏ
ＷＩＲＥ ＭＡＲＫ ＷＩＲＥ ＭＡＲＫ ＷＩＲＥ ＭＡＲＫ
１ ＋２４ＶＭ１ １ ＋２４ＶＭ１ １ Ｘ０００
２ Ｙ００Ａ ２ Ｙ０１Ａ ２ Ｘ００１
３ ＧＭ ３ ＧＭ ３ Ｘ００Ｅ
４ ＋２４ＶＭ１ ４ ＋２４ＶＭ１ ４ Ｙ００２
５ Ｙ００Ｂ ５ Ｙ０１Ｂ ５ Ｙ００３
６ ＧＭ ６ ＧＭ ６ Ｘ０１１
７ ＋２４ＶＭ１ ７ ＋２４ＶＭ１ ７ Ｘ０１６
８ Ｙ００Ｃ ８ Ｙ０１Ｃ ８ Ｘ０１Ｆ
９ ＧＭ ９ ＧＭ ９ Ｙ００８
１０ ＋２４ＶＭ１ １０ ＋２４ＶＭ１ １０ Ｙ０１５
１１ Ｙ００Ｄ １１ Ｙ０１Ｄ １１
１２ ＧＭ １２ ＧＭ １２
１３ ＋２４ＶＭ１ １３ ＋２４ＶＭ１ １３
１４ Ｙ０１０ １４ Ｙ０１Ｅ １４
１５ ＧＭ １５ ＧＭ
１６ ＋２４ＶＭ１ １６ ＋２４ＶＭ１
１７ Ｙ０１１ １７ Ｙ０１Ｆ
１８ ＧＭ １８ ＧＭ
Ｉ／Ｆ ＢＯＡＲＤ２
１９ ＋２４ＶＭ１ １９
線 番
ＰＩＮ Ｎｏ
２０ Ｙ０１４ ２０ ＷＩＲＥ ＭＡＲＫ
２１ ＧＭ １ Ｘ００２
２２ ＋２４ＶＭ１ ２ Ｘ００３
２３ Ｙ０１７ ３ Ｘ００Ｆ
２４ ＧＭ ４ Ｙ００Ｅ
５ Ｙ００Ｆ
６ Ｘ０１１
７ Ｘ０１６
８ Ｘ０１Ｆ
９ Ｙ００８
１０ Ｙ０１５
１１
１２
１３
１４
ＣＮ２１：Ｉ／Ｏ予備＿３ ＣＮ２２：Ｉ／Ｏ予備＿４ ＣＮＡ：Ｉ／Ｆ基板１
ＣＮＢ：Ｉ／Ｆ基板２
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGTBB013800
ベースコントロールボックス２
BASE CONTROL BOX 2
ＴＹＰＥ
ＮＸＴⅢ
１
５
FUJI SECRET
ＢＯＸデンキ（２ＡＧＴＢＢ００２０＊＊）
ＢＯＸ ＥＬＥＣＴＲＩＣ（２ＡＧＴＢＢ００２０＊＊）
部 品 名 記 号
Ｎｏ．
ＰＡＲＴＳ ＮＡＭＥ ＳＹＭＢＯＬ
電磁接触器
２
Ｍ１ＭＳ１３
ＥＬＥＣＴＲＯ ＭＡＧＮＥＴＩＣ
ＣＯＮＴＡＣＴＯＲ
電磁接触器
３
Ｍ１ＭＳ１４
ＥＬＥＣＴＲＯ ＭＡＧＮＥＴＩＣ
ＣＯＮＴＡＣＴＯＲ
インターフェース基板
ＦＨ１６００
ＩＮＴＥＲＦＡＣＥ ＢＯＡＲＤ
１
ＢＲＥＡＫＥＲ ＢＯＸ ２
ＭＯＤＵＬＥ３ ＰＯＷＥＲ
ＲＥＭＯＴＥ Ｉ／Ｏ ＢＯＡＲＤ ２ ＰＯＷＥＲ
ＥＢＣＢＣＮ１Ａ
ＥＢＣＢＣＮ２ ＥＢＣＢＣＮ４
１ Ｒ１１３
１ Ｒ１２３ １ ＋２４ＶＭ
２ Ｓ１１３
２ Ｓ１２３ ２ ＧＭ
３ Ｔ１１３
３ Ｔ１２３
４
４
ＢＲＥＡＫＥＲ ＢＯＸ ２
ＭＯＤＵＬＥ４ ＰＯＷＥＲ
ＩＮＴＥＲＦＡＣＥ ＢＯＡＲＤ
ＥＢＣＢＣＮ１Ｂ
ＥＢＣＢＣＮ３
ＥＢＣＢＣＮ１１
１ Ｒ１１４
１ Ｒ１２４
１ ＋２４ＶＭ
２ Ｓ１１４
２ Ｓ１２４
２ ＧＭ
３ Ｔ１１４
３ Ｔ１２４
４
４
ＸＳ ＡＸＩＳ ＩＮＴＥＲＬＯＣＫ ＢＯＡＲＤ ２ ＰＯＷＥＲ
ＥＢＣＢＣＮ１４
１ ＋２４ＶＭ
２ ＧＭ
ブレーカボックス２より
ブレーカボックス２より
モジュール３電源へ
モジュール４電源へ
インターフェース基板
ＸＳ軸インターロック基板２電源
リモートＩ／Ｏ基板２電源
ＥＢＣＢＣＮ１Ａ
ＥＢＣＢＣＮ１Ｂ
ＥＢＣＢＣＮ２
ＥＢＣＢＣＮ３
ＥＢＣＢＣＮ１１
ＥＢＣＢＣＮ１４
ＥＢＣＢＣＮ４
セーフティーモジュール
４
Ｍ１ＳＲ２
ＳＡＦＥＴＹ ＲＥＬＡＹ ＭＯＤＵＬＥ
１
２
３
４
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGTBB013800
ベースコントロールボックス２
BASE CONTROL BOX 2
ＴＹＰＥ
ＮＸＴⅢ
２
５
FUJI SECRET
型式 定格 メーカ
ＴＹＰＥ ＲＡＴＩＮＧ ＭＡＮＵＦＡＣＴＯＲ
大東通信機
Ｆ１ ＤＭ２０
ＡＣ／ＤＣ１２５Ｖ
２．０Ａ
Ｄａｉｔｏ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ａｐｐａｒａｔｕｓ Ｃｏ．，Ｌｔｄ
大東通信機
Ｆ２ ＤＭ１０
ＡＣ／ＤＣ１２５Ｖ
１．０Ａ
Ｄａｉｔｏ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ａｐｐａｒａｔｕｓ Ｃｏ．，Ｌｔｄ
大東通信機
Ｆ３ ＤＭ３２
ＡＣ／ＤＣ１２５Ｖ
３．２Ａ
Ｄａｉｔｏ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ａｐｐａｒａｔｕｓ Ｃｏ．，Ｌｔｄ
大東通信機
Ｆ４ ＤＭ３２
ＡＣ／ＤＣ１２５Ｖ
３．２Ａ
Ｄａｉｔｏ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ａｐｐａｒａｔｕｓ Ｃｏ．，Ｌｔｄ
大東通信機
Ｆ５ ＤＭ２０
ＡＣ／ＤＣ１２５Ｖ
２．０Ａ
Ｄａｉｔｏ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ａｐｐａｒａｔｕｓ Ｃｏ．，Ｌｔｄ
ヒューズ
ＦＵＳＥ
ＦＨ１６００Ａ０Ｆ
ＰＯＷＥＲ
線 番
線 番 線 番
ＰＩＮ Ｎｏ
ＰＩＮ Ｎｏ ＰＩＮ Ｎｏ
ＷＩＲＥ ＭＡＲＫ
ＷＩＲＥ ＭＡＲＫ ＷＩＲＥ ＭＡＲＫ
１ ＋２４ＶＭ
１ １
２ ＧＭ
２ ２
３ ３
４ ４
５ ５
６ ６
ＣＯＮＴＲＯＬ ＣＩＲＣＵＩＴ
７ ７
線 番
ＰＩＮ Ｎｏ
ＷＩＲＥ ＭＡＲＫ
８ ８
１ ＋２４ＶＭ１１
９ ９
２ ＧＭ
１０ １０
３ Ｍ１８２
４ Ｍ１８２
５ Ｍ１８１
６ ＋２４ＶＭ４
ＳＩＤＥ ＳＡＦＥＴＹ ＣＯＶＥＲ２
７ ＋２４ＶＭ４
線 番 線 番
ＰＩＮ Ｎｏ ＰＩＮ Ｎｏ
８ ＋２４ＶＭ４
ＷＩＲＥ ＭＡＲＫ ＷＩＲＥ ＭＡＲＫ
９ Ｍ１８４
１ Ｍ１０３４ １
１０ Ｍ１８６
２ Ｍ１８２ ２
１１ Ｍ１８５
３ ３
１２ Ｍ１１０３
４ ４
１３ Ｍ１１０４
５ ＋２４ＶＭ１１Ｂ ５
１４ Ｘ０１２
６ Ｘ０１Ｆ ６
１５ Ｘ０１３
７ Ｙ０１５Ａ ７
１６ Ｘ０１４
８ ＧＭ ８
１７ ＋２４ＶＭ１２Ａ
９ Ｘ０１６ ９
１８ ＋２４ＶＭ１２Ｂ
１０ ＋２４ＶＭ１１Ｂ １０
１９ ＋２４ＶＭ６
２０ ＧＭ
２１ ＋２４ＶＭ６
２２ ＧＭ
２３
２４
ＣＮ１：電源
ＣＮ２：制御回路 ＣＮ３ ＣＮ５
ＣＮ４：側面安全扉２ ＣＮ６
