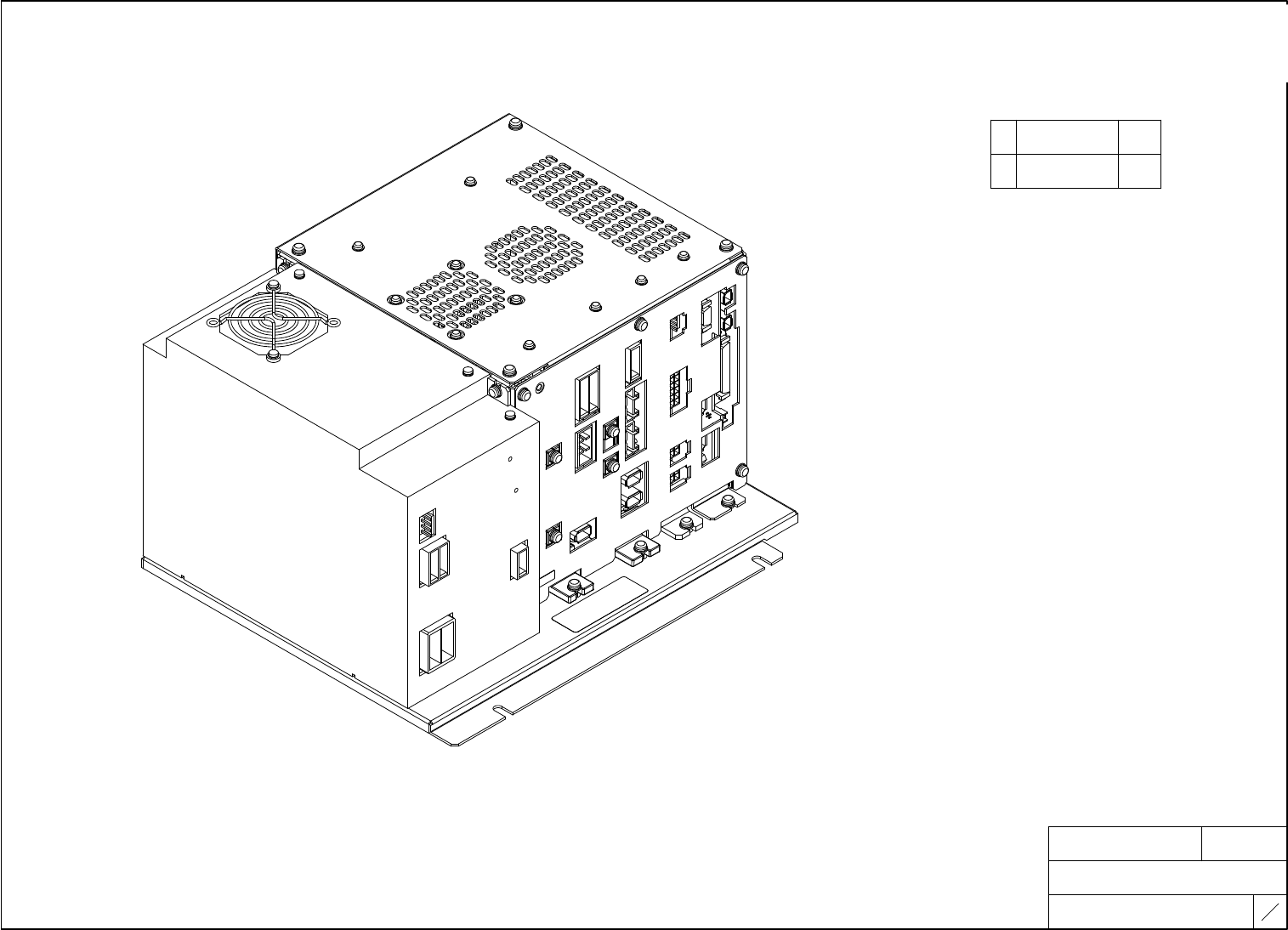

ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ. 部品配置図 PARTS ARRANGEMENT 2 RG TB C0 13 00 1 モジュールサーボボックス MODULE SERVO BOX ＴＹＰＥ ＮＸＴⅢ １ ２ FUJI SECRET ＢＯＸサーボ（２ＥＧＴＢＣ０１９２＊＊） 部 品 名 記 号 Ｎｏ． Ｐ Ａ Ｒ Ｔ Ｓ Ｎ Ａ Ｍ Ｅ Ｓ Ｙ Ｍ Ｂ Ｏ Ｌ 一体型サーボアン プ Ｓ Ｖ １ Ｕ Ｎ Ｉ Ｔ Ｅ Ｄ …
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.

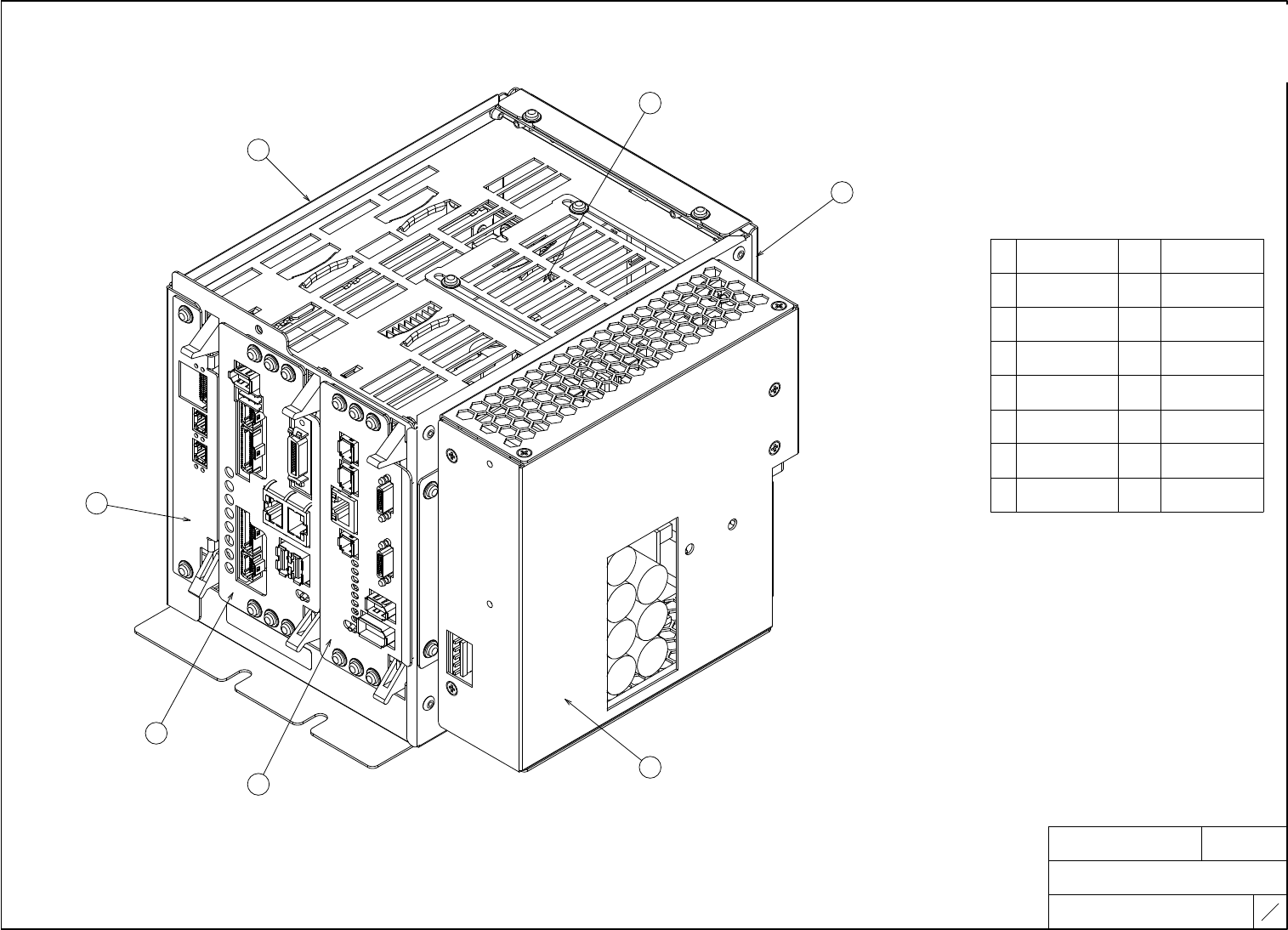

部品配置図
PARTS ARRANGEMENT
2RGTBC012902
モジュールＣＰＵボックス
MODULE CPU BOX
ＴＹＰＥ
ＮＸＴⅢ
２
２
FUJI SECRET
ＢＯＸコントロール（２ＡＧＴＢＣ００１４＊＊）
Ｍ３：～Ｘ１５６、Ｍ６：～Ｘ５３
Ｍ３ｃ：～Ｘ３８、Ｍ６ｃ：～Ｘ１９
ＢＯＸ ＣＯＮＴＲＯＬ（２ＡＧＴＢＣ００１４＊＊）
部 品 名 記 号
Ｎｏ．
ＰＡＲＴＳ ＮＡＭＥ ＳＹＭＢＯＬ
筐体
１
－－－－
ＣＡＳＥ
ＤＣ電源
２
－－－－
ＤＣ ＰＯＷＥＲ ＳＵＰＰＬＹ ＵＮＩＴ
バックプレーン
３
－－－－
ＢＡＣＫ ＰＬＡＮＥ
画像処理基板
４
－－－－
ＶＩＳＩＯＮ ＢＯＡＲＤ
メモリーカード
５
－－－－
ＭＥＭＯＲＹ ＣＡＲＤ
ＣＰＵ基板
６
－－－－
ＣＰＵ ＢＯＡＲＤ
サーボ基板
７
－－－－
ＳＥＲＶＯ ＢＯＡＲＤ
品 目
ITEM
2EGTBC0194**
2EGTBC0118**
2EGTBC0193**
2EGTBC0066**
K61776
2EGTBC0065**
2EGTBC0115**
１
３
５
７
６
４
２
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGTBC013001
モジュールサーボボックス
MODULE SERVO BOX
ＴＹＰＥ
ＮＸＴⅢ
１
２
FUJI SECRET
ＢＯＸサーボ（２ＥＧＴＢＣ０１９２＊＊）
部 品 名 記 号
Ｎｏ．
ＰＡＲＴＳ ＮＡＭＥ ＳＹＭＢＯＬ
一体型サーボアンプ
ＳＶ１
ＵＮＩＴＥＤ ＳＥＲＶＯ ＡＭＰ
ＢＯＸ ＳＥＲＶＯ（２ＥＧＴＢＣ０１９２＊＊）
６ ＡＸＩＳ
Zt2h816k
Zt2h816k
Downloaded at 2017/12/05 11:12:329 by 397B3171 DL#IK62Kg0n
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGTBC013001
モジュールサーボボックス
MODULE SERVO BOX
ＴＹＰＥ
ＮＸＴⅢ
２
２
FUJI SECRET
ＢＯＸサーボ（２ＥＧＴＢＣ０２３６＊＊）
ＢＯＸ ＳＥＲＶＯ（２ＥＧＴＢＣ０２３６＊＊）
部 品 名 記 号
Ｎｏ．
ＰＡＲＴＳ ＮＡＭＥ ＳＹＭＢＯＬ
一体型サーボアンプ
ＳＶ１
ＵＮＩＴＥＤ ＳＥＲＶＯ ＡＭＰ
８ ＡＸＩＳ
Zt2h816k
Zt2h816k
