CM602-L 操作手册 3.3 整体交换台车的供 料器整体交换 Pa ge 3- 11 9. 先将供料器工作台的盖关闭、再关闭安全 盖。 10. 解除锁定，拔出连接器。 3.3.2 离线准备 使用整体交换台车准备 装置 ( 选购件 ) 设置整体交换台车的供料 器。 1. 将整体交换台车的电缆连接到整体交换台车准备装置 ( 选购件 ) 。 2. 安装所需要的供料器和元件。 关于安装供料器的方法 ，请参照 “3.1 智能供料器的设 置…
CM602-L
操作手册
3.3
整体交换台车的供料器整体交换
Page 3-10

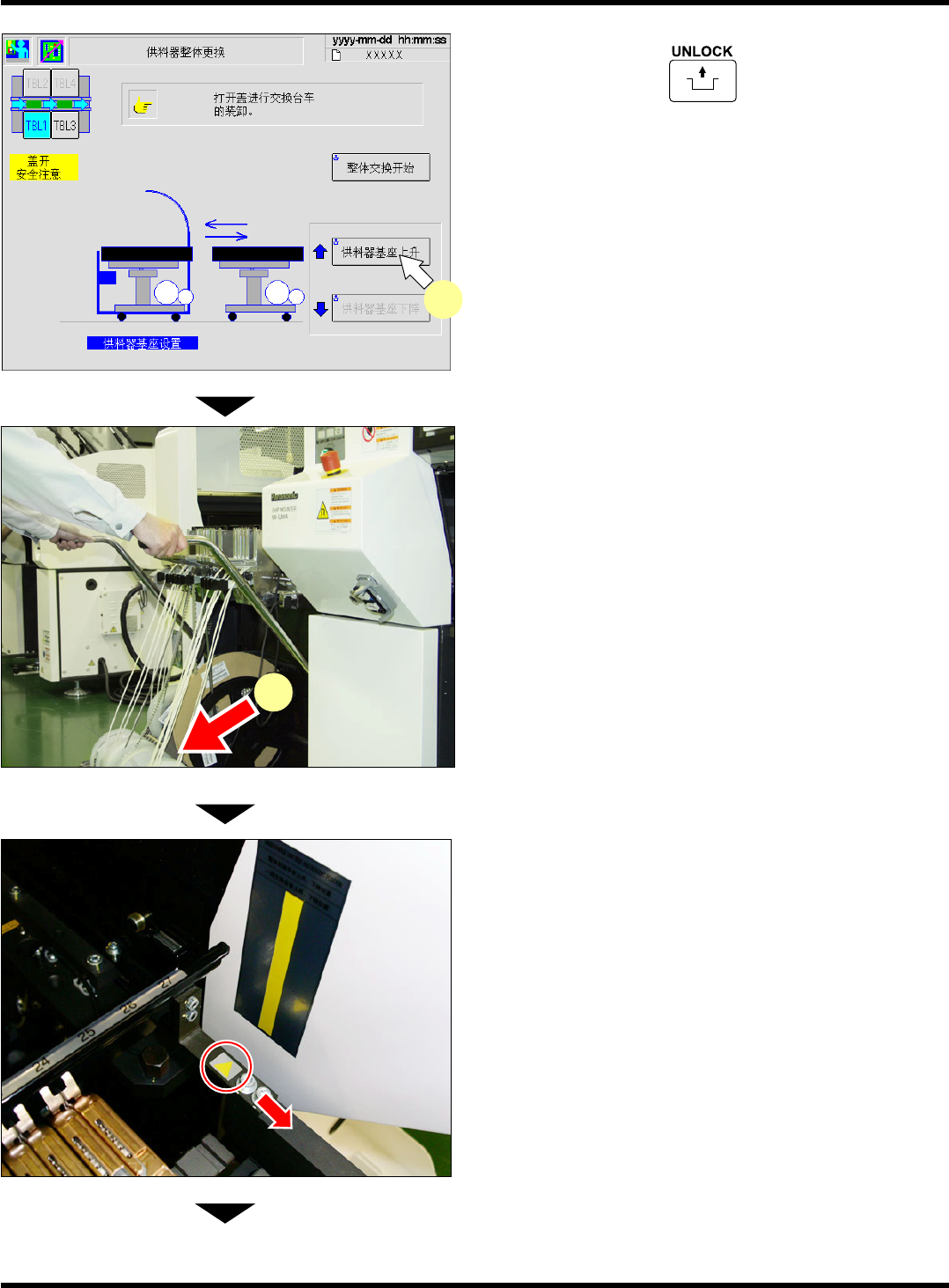

7.
按操作面板上的
+
[
供料器基座
上升
]
。
8.
将整体交换台车拉出到所指定的位置。
∗
将整体交换台车拉出时，请使其从本机完全拉
出。此后拆卸连接器时空气供给将被停止，并
整体交换台车的供料器基座下降。
∗
确认整体交换台车侧的U标签
(
黄色
)
被拉出到
本机盖线
(
黄色
)
之外。
下一页
EJM8A-Pc-0025
7
EJM4A-057P
8
EJM8A-C-OMC03-A01-00
EJM6A-482P
CM602-L
操作手册
3.3
整体交换台车的供料器整体交换
Page 3-11
9.
先将供料器工作台的盖关闭、再关闭安全
盖。

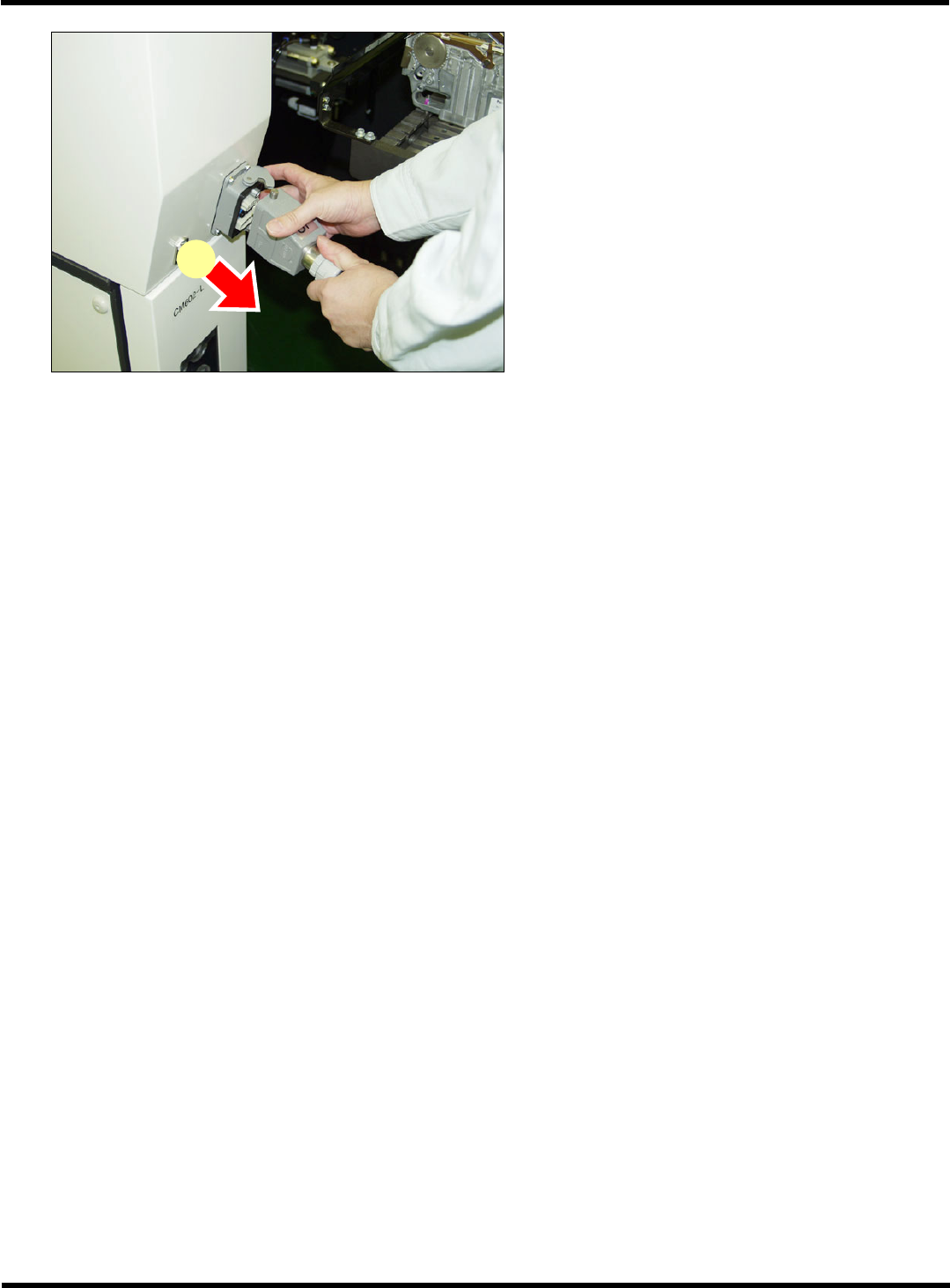

10.
解除锁定，拔出连接器。
3.3.2
离线准备
使用整体交换台车准备装置
(
选购件
)
设置整体交换台车的供料器。
1.
将整体交换台车的电缆连接到整体交换台车准备装置
(
选购件
)
。
2.
安装所需要的供料器和元件。
关于安装供料器的方法，请参照
“3.1
智能供料器的设置
”
。
关于将元件安装到供料器的方法，请参照供料器所附带的使用说明书。
3.
将整体交换台车的电缆从整体交换台车程序装置
(
选购件
)
上拆卸。
EJM4A-056P
10
EJM8A-C-OMC03-A01-00
CM602-L
操作手册
3.3
整体交换台车的供料器整体交换
Page 3-12
3.3.3
整体交换台车的安装顺序

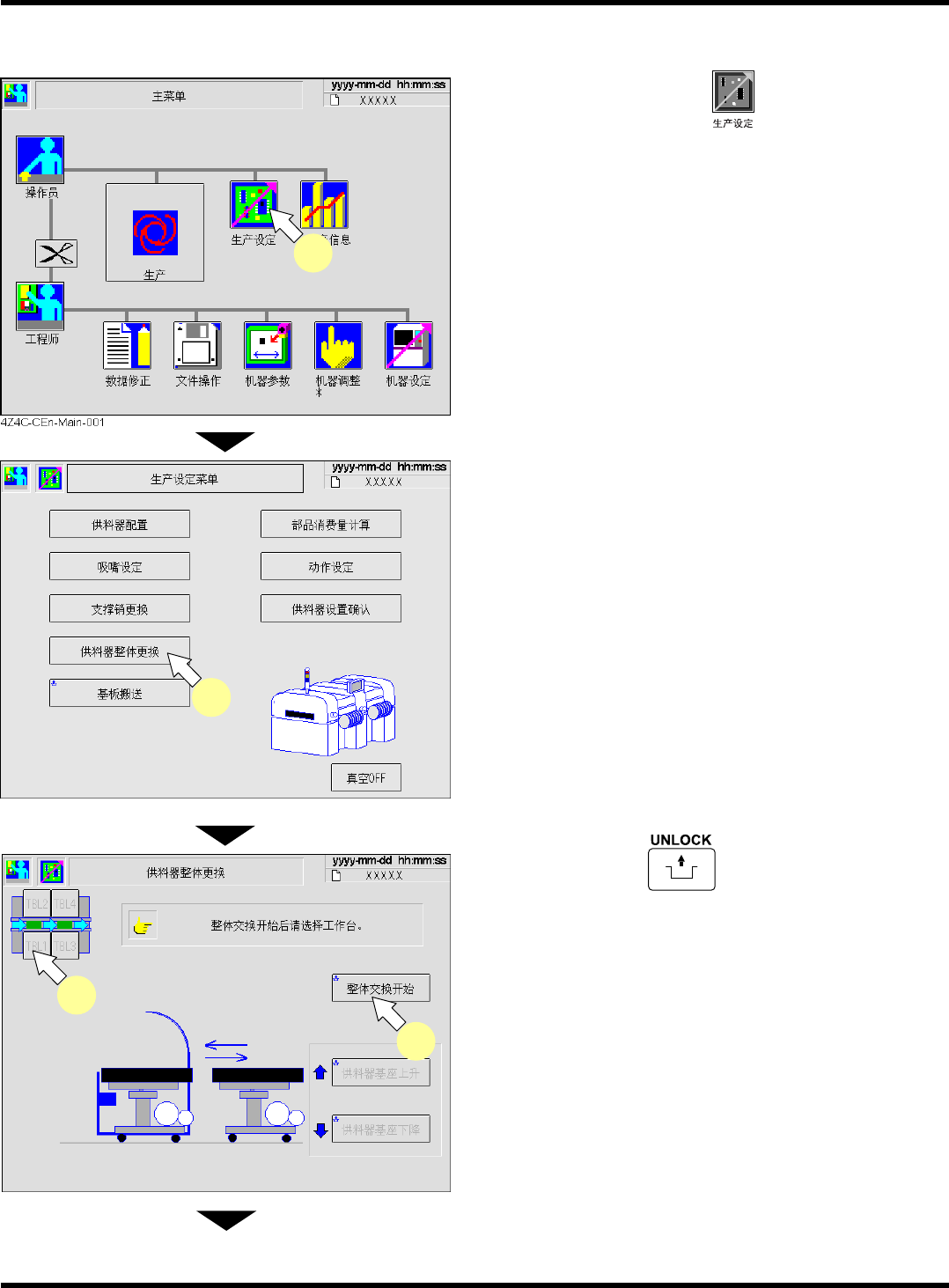

1.
按
<
主菜单
>
画面上的
。
•
生产设定的菜单画面将被显示。
2.
按
[
供料器整体更换
]
。
•
吸头退避。
3.
按操作面板的
+
[
整体交换开
始
]
。
4.
选择作业用工作台。
下一页
EJM4A-Pc-Menu-0001
2
1
EJM8A-C-OMC03-A01-00
EJM8A-Pc-0026
3
4
