CM602-L 操作手册 4.2 基板识别示教 Page 4-5 4.2.3 示教步骤 进行基板识别示教前， 请在 PT 侧确认所编制的数据软 件开关 “ 基板识别 ” 是否被设为 ON 。 1. 显示 < 主菜单 > 画面由 PT 传送进行生产基 板变更的基板数据。 2. 按主菜单的 。 • 数据修正的菜单画面将 被显示。 3. 按 [ 生产数据示教 ] 。 • < 生产数据示教 > 画面将被显示。 4. 按操…
CM602-L
操作手册
4.2
基板识别示教
Page 4-4
4.2
基板识别示教
4.2.1
基板识别
本机具有在开始实装前补正基板的印刷图形偏移量后进行实装的功能。本功能通过识别在印刷图形
上设定的标记明确其位置，并将该位置和本来的位置做比较而实现。

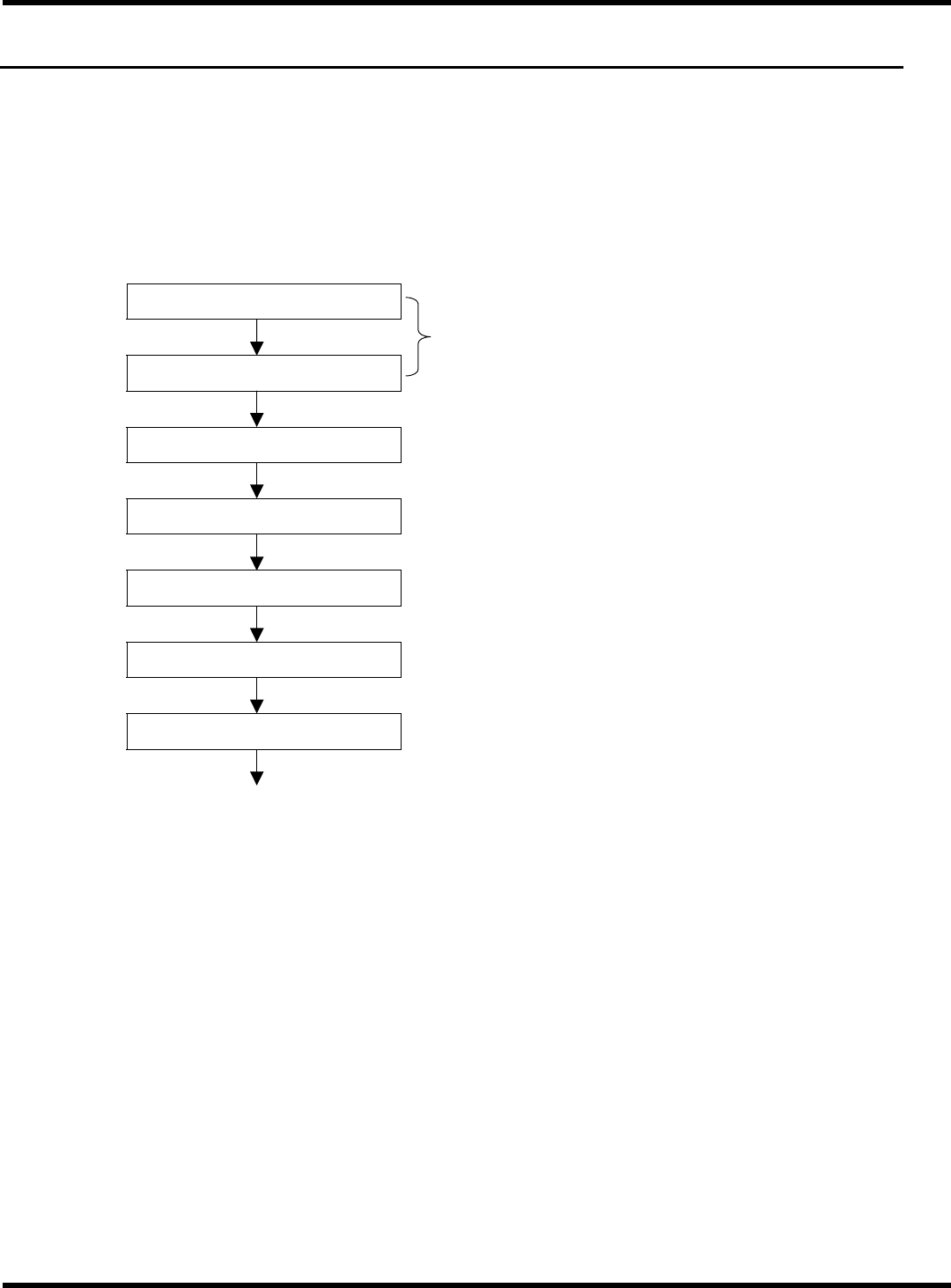

4.2.2
基板识别示教的流程
基板数据的输入
用
PT
编制
基板识别数据的输入
示教的开始
照明值的设定
←
选择自动照明设定时不需要
识别
数据保存
识别测试
示教结束
EJM8A-C-OMC04-A01-00
CM602-L
操作手册
4.2
基板识别示教
Page 4-5

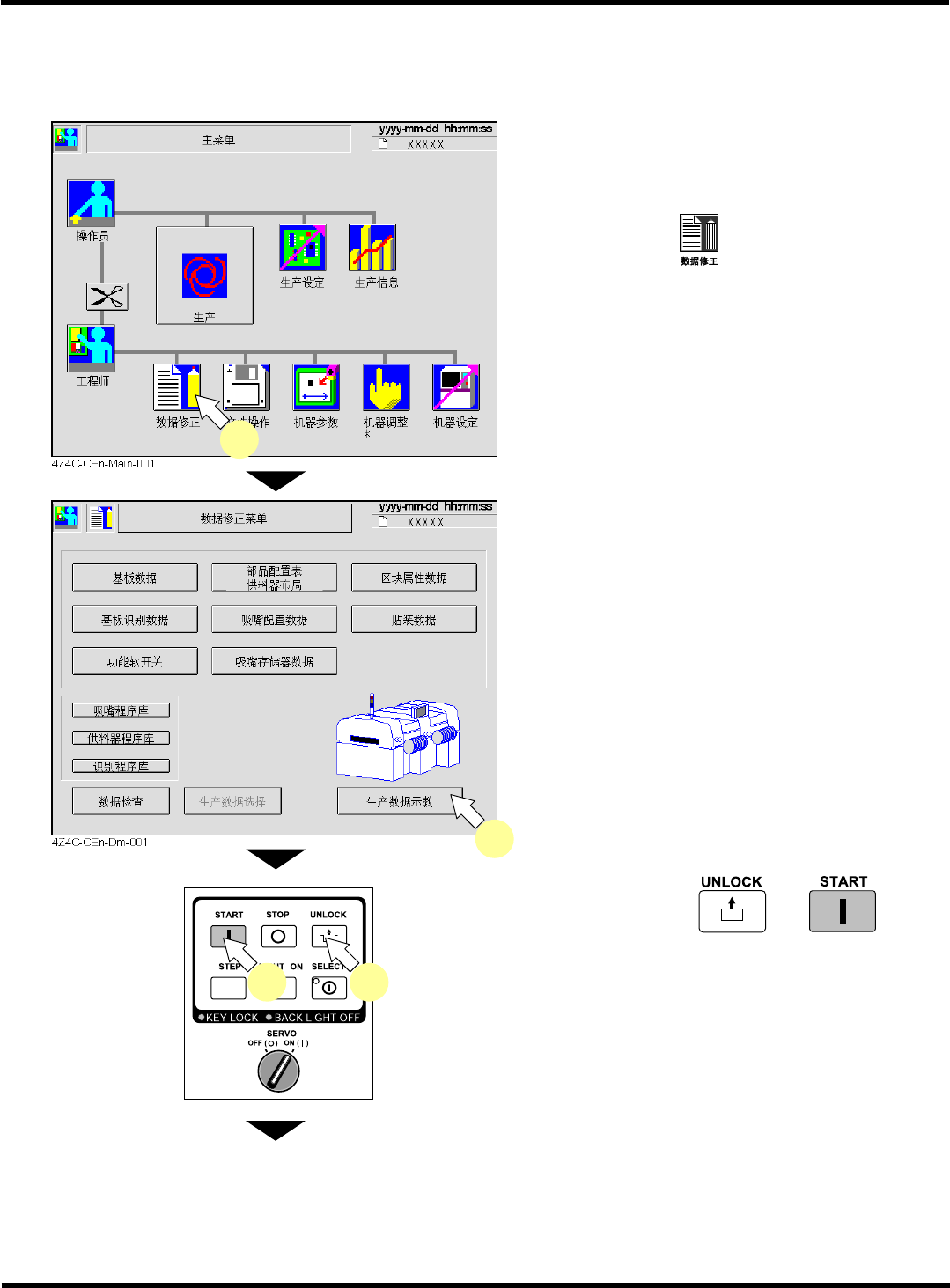

4.2.3
示教步骤
进行基板识别示教前，请在
PT
侧确认所编制的数据软件开关
“
基板识别
”
是否被设为
ON
。
1.
显示
<
主菜单
>
画面由
PT
传送进行生产基
板变更的基板数据。
2.
按主菜单的
。
•
数据修正的菜单画面将被显示。
3.
按
[
生产数据示教
]
。
•
<
生产数据示教
>
画面将被显示。
4.
按操作面板的
→
。
下一页
EJM8A-C-OMC04-A01-00
2
3
4 4
CM602-L
操作手册
4.2
基板识别示教
Page 4-6

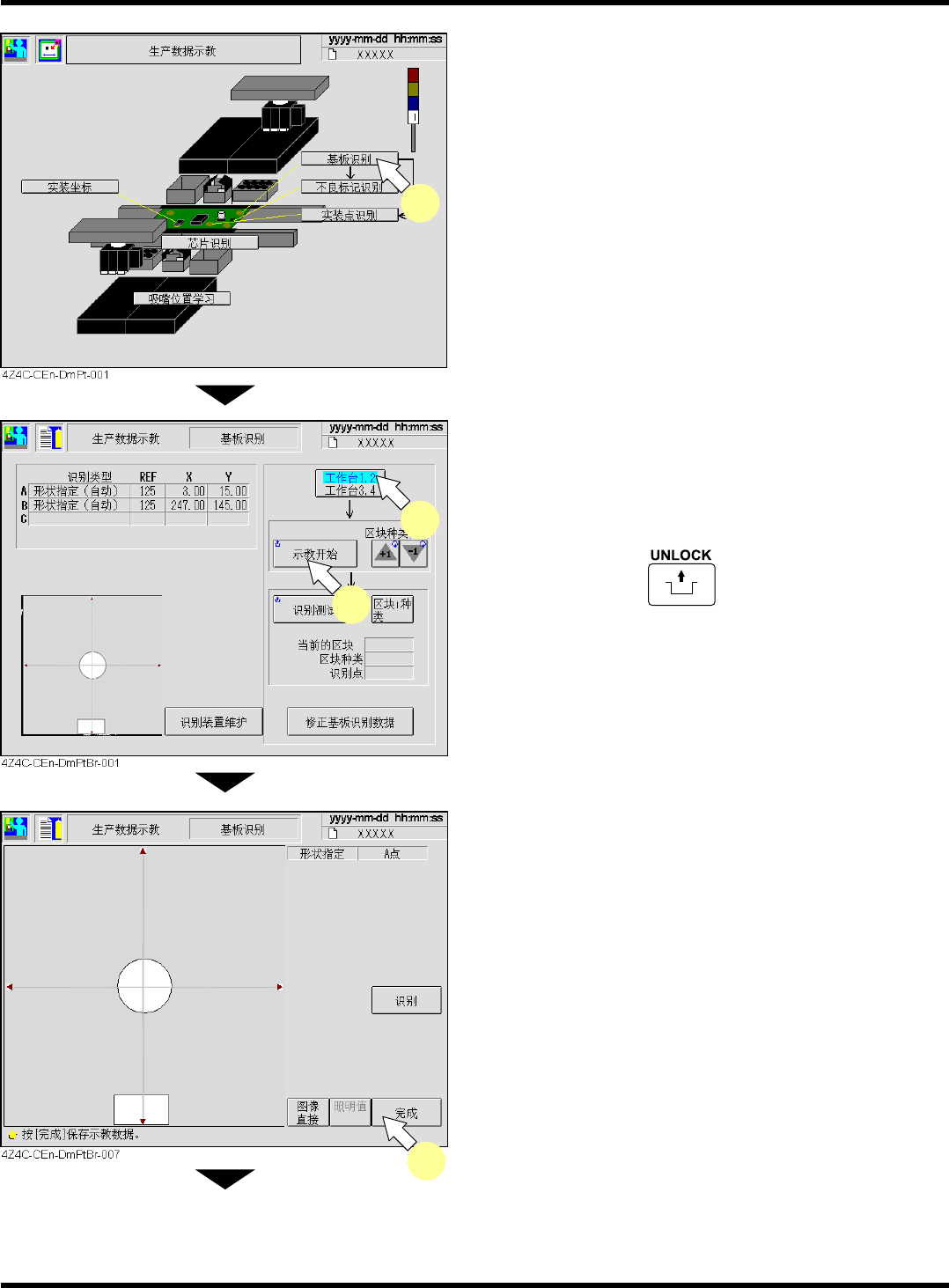

5.
按
[
基板识别
]
。
•
<
基板识别
>
画面将被显示。
6.
将基板设置在基板搬入口。
7.
选择工作台
1,2
。
•
在工作台
1,2
上设定的结果也会反映到工作台
3,4
中。
8.
按操作面板的
+ [
示教开始
]
。
•
搬入基板。
•
自动进行识别动作。
•
自动保存数据。
9.
按
[
完成
]
。
•
自动保存数据。
下一页
EJM8A-C-OMC04-A01-00
3Y3C-086P
7
8
3Y3C-086P
9
5
