CM602-L 操作手册 4.3 不良标记识别示教 Pa ge 4- 12 8. 确认不良基板标记位置的坐标值是否设定 适当。 ∗ 若不适当，请修正。 9. 按功能按钮的 。 • 返回至 < 不良标记识别 > 画面。 10. 按 [ 区块属性数据修正 ] 。 • < 区块属性数据 > 画面将被显示。 11. 确认不良区块枚数的坐标值是否设定适 当。 ∗ 若不适当，请修正。 12. 按功能按钮的 。 • 返回至 &…
CM602-L
操作手册
4.3
不良标记识别示教
Page 4-11
4.
按操作面的
→
。
5.
按
[
不良标记识别
]
。
•
<
不良标记识别
>
画面将被显示。
6.
选择工作台
1, 2
。
•
工作台
1,2
中所设定的结果也会反映在工作台
3, 4
上。
7.
按
[
修正基板数据
]
。
•
基板数据的画面将被显示。
下一页
4Z4C-CEn-DmPt-001
5
6
7
ACA0061A
4 4
EJM8A-C-OMC04-A01-00
CM602-L
操作手册
4.3
不良标记识别示教
Page 4-12

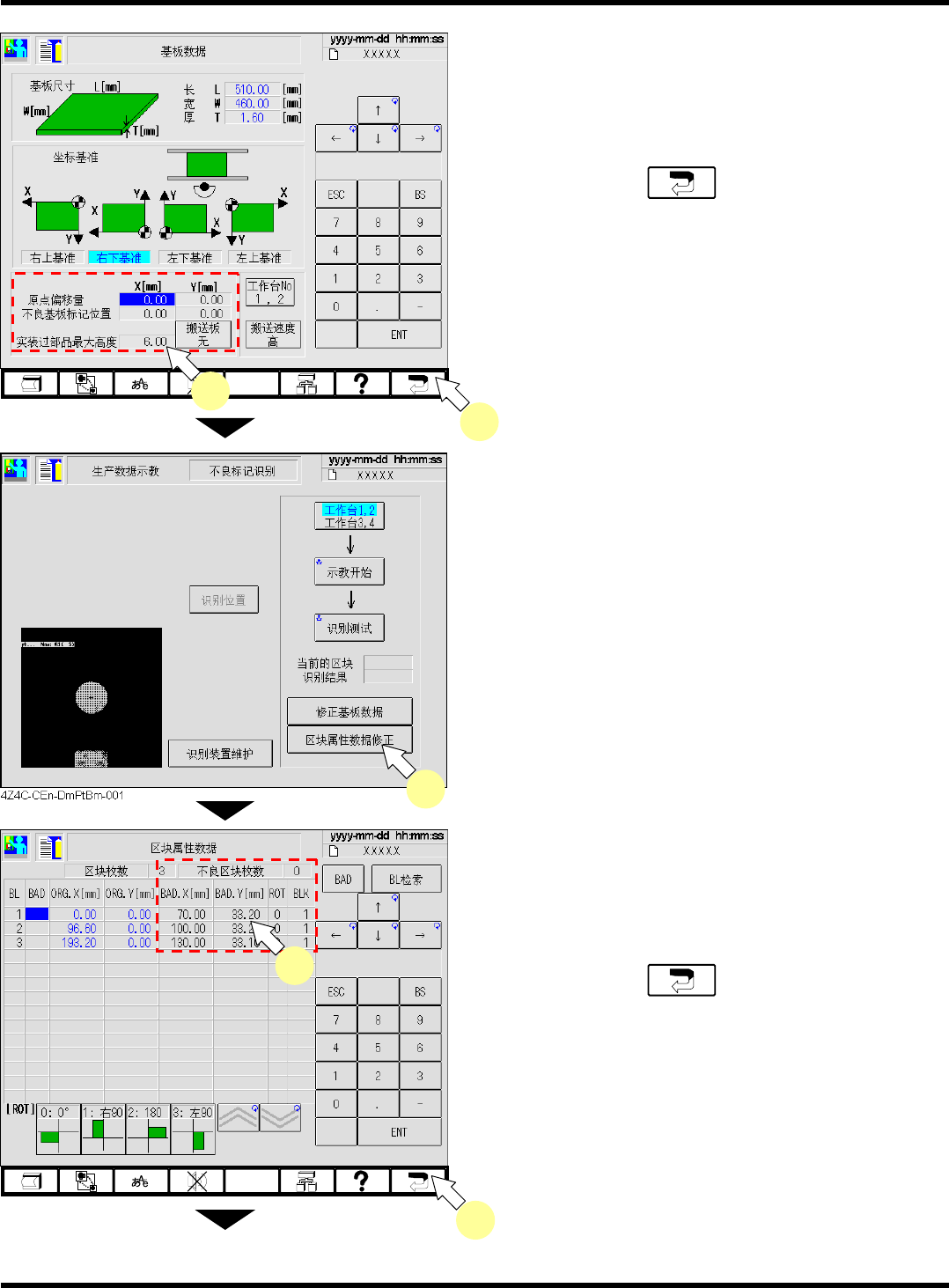

8.
确认不良基板标记位置的坐标值是否设定
适当。
∗
若不适当，请修正。
9.
按功能按钮的
。
•
返回至
<
不良标记识别
>
画面。
10.
按
[
区块属性数据修正
]
。
•
<
区块属性数据
>
画面将被显示。
11.
确认不良区块枚数的坐标值是否设定适
当。
∗
若不适当，请修正。
12.
按功能按钮的
。
•
返回至
<
不良标记识别
>
画面。
下一页
EJM8A-C-OMC04-A01-00
EJM4A-Dm-0004
8
9
10
EJM8A-Dm-0041
12
11
CM602-L
操作手册
4.3
不良标记识别示教
Page 4-13

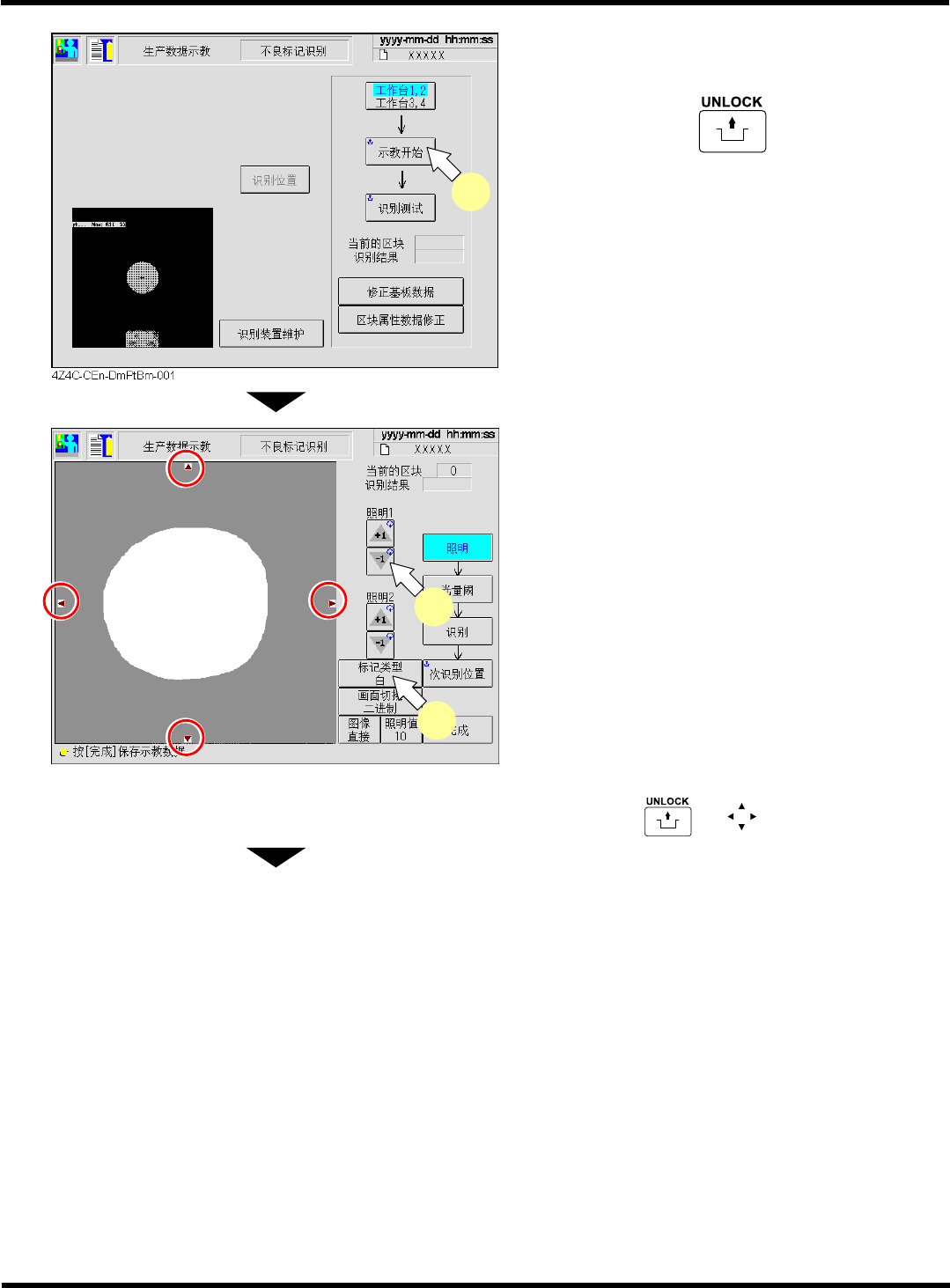

13.
将基板设置在基板搬入口。
14.
按操作面板的
+
[
示教开始
]
。
•
将基板搬入实装工作台且识别照相机移向不良
基板标记位置。
∗
使用基板识别时，基板识别结束后，移动至不
良基板标记的位置。
15.
选择标记类型。
•
不良标记为白色时选择白色、为黑色时选择黑
色。
16.
增减灯
1, 2
的值，调整到能够看到不良标
记的亮度。
•
灯值
1 (
标记周围部分
) :
环行灯
(30 ~ 50
为标准值
)
•
灯值
2 (
标记中心部位
) :
直管灯
∗
不良标记不在识别画面中央时，请同时按操作
面板的
与
(
画面○部分
)
将其移
动至中央。
下一页
EJM8A-C-OMC04-A01-00
14
EJM8A-Dm-0042
4Z4C-017E
16
15
