CM602-L 操作手册 4.3 不良标记识别示教 Pa ge 4- 13 13. 将基板设置在基板搬入口。 14. 按操作面板的 + [ 示教开始 ] 。 • 将基板搬入实装工作台 且识别照相机移向不良 基板标记位置。 ∗ 使用基板识别时，基板 识别结束后，移动至不 良基板标记的位置。 15. 选择标记类型。 • 不良标记为白色时选择 白色、为黑色时选择黑 色。 16. 增减灯 1, 2 的值， 调整到能够看到不良标 记的亮度。 • …
CM602-L
操作手册
4.3
不良标记识别示教
Page 4-12
8.
确认不良基板标记位置的坐标值是否设定
适当。
∗
若不适当，请修正。
9.
按功能按钮的
。
•
返回至
<
不良标记识别
>
画面。
10.
按
[
区块属性数据修正
]
。
•
<
区块属性数据
>
画面将被显示。
11.
确认不良区块枚数的坐标值是否设定适
当。
∗
若不适当，请修正。
12.
按功能按钮的
。
•
返回至
<
不良标记识别
>
画面。
下一页
EJM8A-C-OMC04-A01-00
EJM4A-Dm-0004
8
9
10
EJM8A-Dm-0041
12
11
CM602-L
操作手册
4.3
不良标记识别示教
Page 4-13
13.
将基板设置在基板搬入口。
14.
按操作面板的
+
[
示教开始
]
。
•
将基板搬入实装工作台且识别照相机移向不良
基板标记位置。
∗
使用基板识别时，基板识别结束后，移动至不
良基板标记的位置。
15.
选择标记类型。
•
不良标记为白色时选择白色、为黑色时选择黑
色。
16.
增减灯
1, 2
的值，调整到能够看到不良标
记的亮度。
•
灯值
1 (
标记周围部分
) :
环行灯
(30 ~ 50
为标准值
)
•
灯值
2 (
标记中心部位
) :
直管灯
∗
不良标记不在识别画面中央时，请同时按操作
面板的
与
(
画面○部分
)
将其移
动至中央。
下一页
EJM8A-C-OMC04-A01-00
14
EJM8A-Dm-0042
4Z4C-017E
16
15
CM602-L
操作手册
4.3
不良标记识别示教
Page 4-14

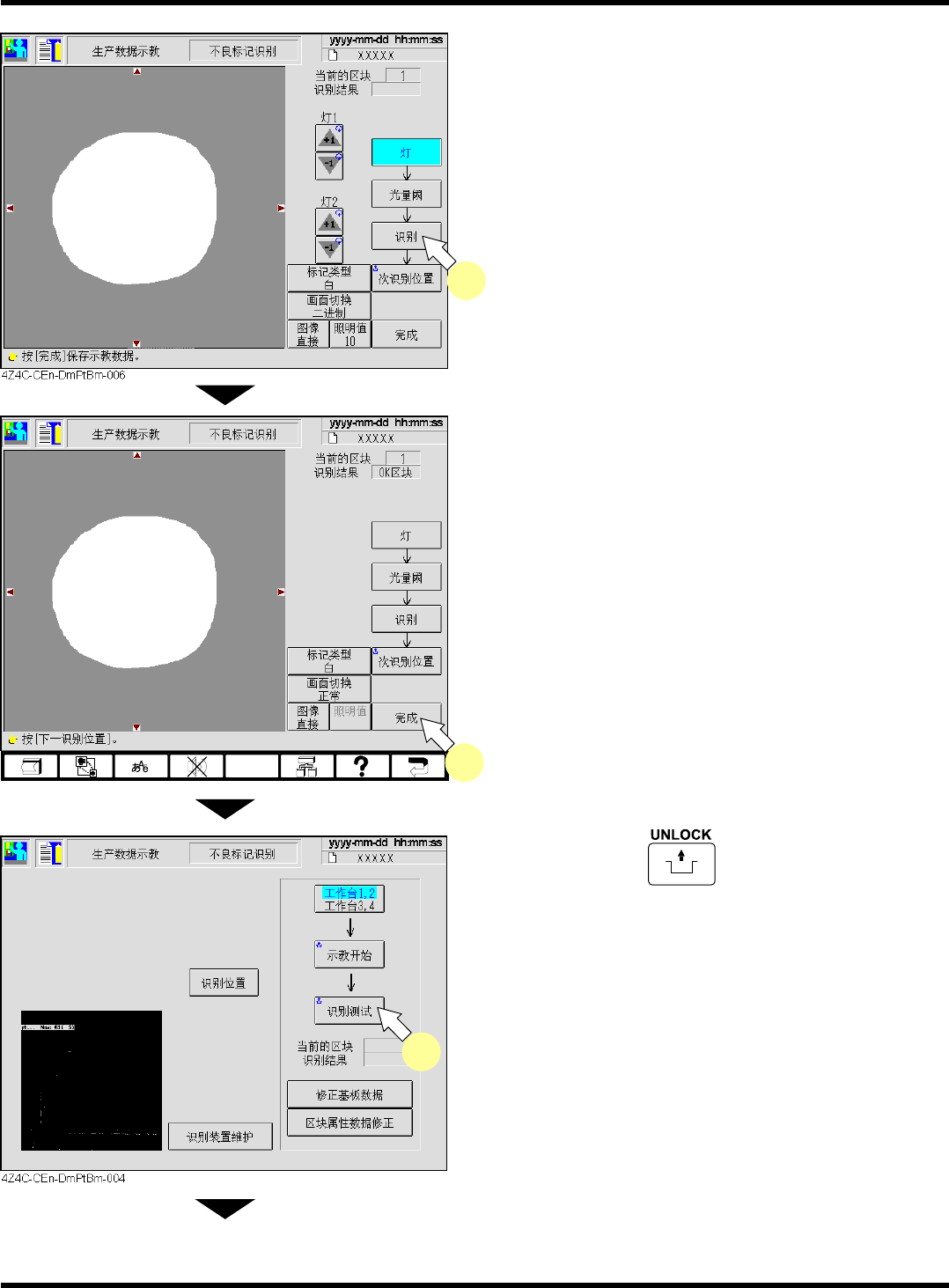

17.
按
[
识别
]
。
•
进行识别动作。
∗
请确认识别结果栏是否变为
“OK
区块
”
。
18.
按
[
完成
]
。
•
自动保存数据，不良标记示教结束。
19.
按操作面板的
+ [
识别测试
]
。
•
确认识别动作是否正常进行。
下一页
4Z4C-017E
17
4Z4C-CEn-DmPtBm-007
4Z4C-017E
18
19
