CM602-L 操作手册 4.4 芯片识别示教 Pa ge 4- 25 16. 设定 BL1 的识别区域。 • 用 设定大小。 请将识别点 ( 在步骤 11. 中 ) 设入区域内。 17. 按 [ 完成 ] 。 • 自动保存数据。 18. 步骤 12. ~ 17. 将重复操作， 请设定到 BL4 。 19. 设定跳过值。 • 按 设定该值。 用搜索识别图像时的值 仔细搜索 :1<1 0: 粗搜索。 ( 通常为 : 4) 识别图像的…
CM602-L
操作手册
4.4
芯片识别示教
Page 4-24

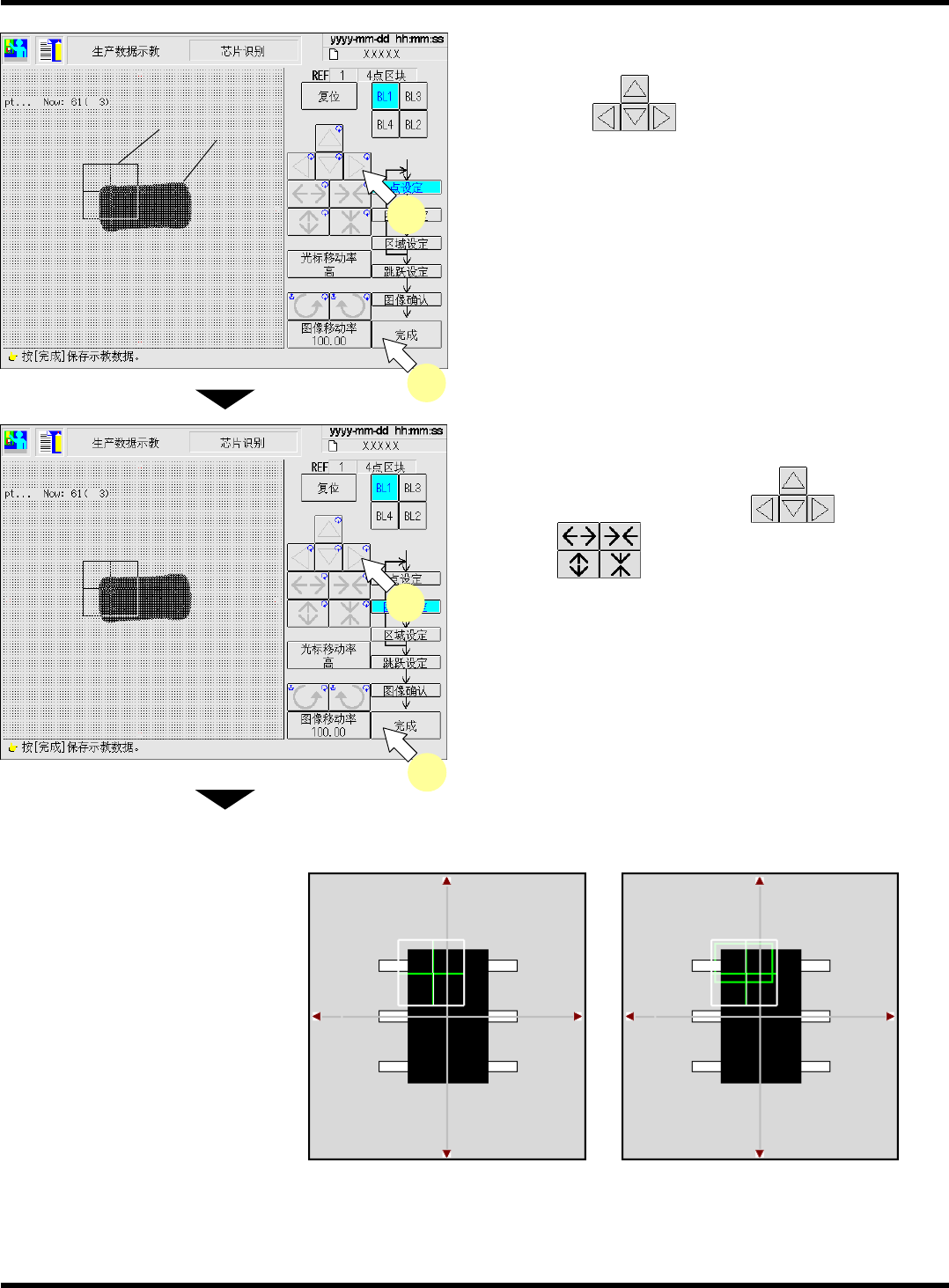

12.
设定
BL1
的识别点。
•
用按钮
进行移动。
将点内的芯片
(
呈黑色
)
设为全体的
7
成左右。
((a) :
点、
(b) :
芯片
)
13.
按
[
完成
]
。
∗
有引线的芯片，也请将黑色的部分设为全体的
7
成左右。
(
例
:
识别画面
1)
14.
设定
BL1
的识别图像的范围。
•
对识别点中央部的内框，用
移动、
用
设定大小。
∗
通常，将图像的范围设定为充满整个识别点。
∗
对有引线的芯片和存在偏移的部品，请将有特
征的部分和稳定的部分设定到识别图像范围
内。
(
例
:
识别画面
2)
15.
按
[
完成
]
。
下一页
识别画面
1
识别画面
2
EJM8A-C-OMB04-A01-00
3Y3C-015P 3Y3C-016P
EJM4A-Dm-0017
(a)
(b)
12
13
EJM4A-Dm-0018
15
14
CM602-L
操作手册
4.4
芯片识别示教
Page 4-25

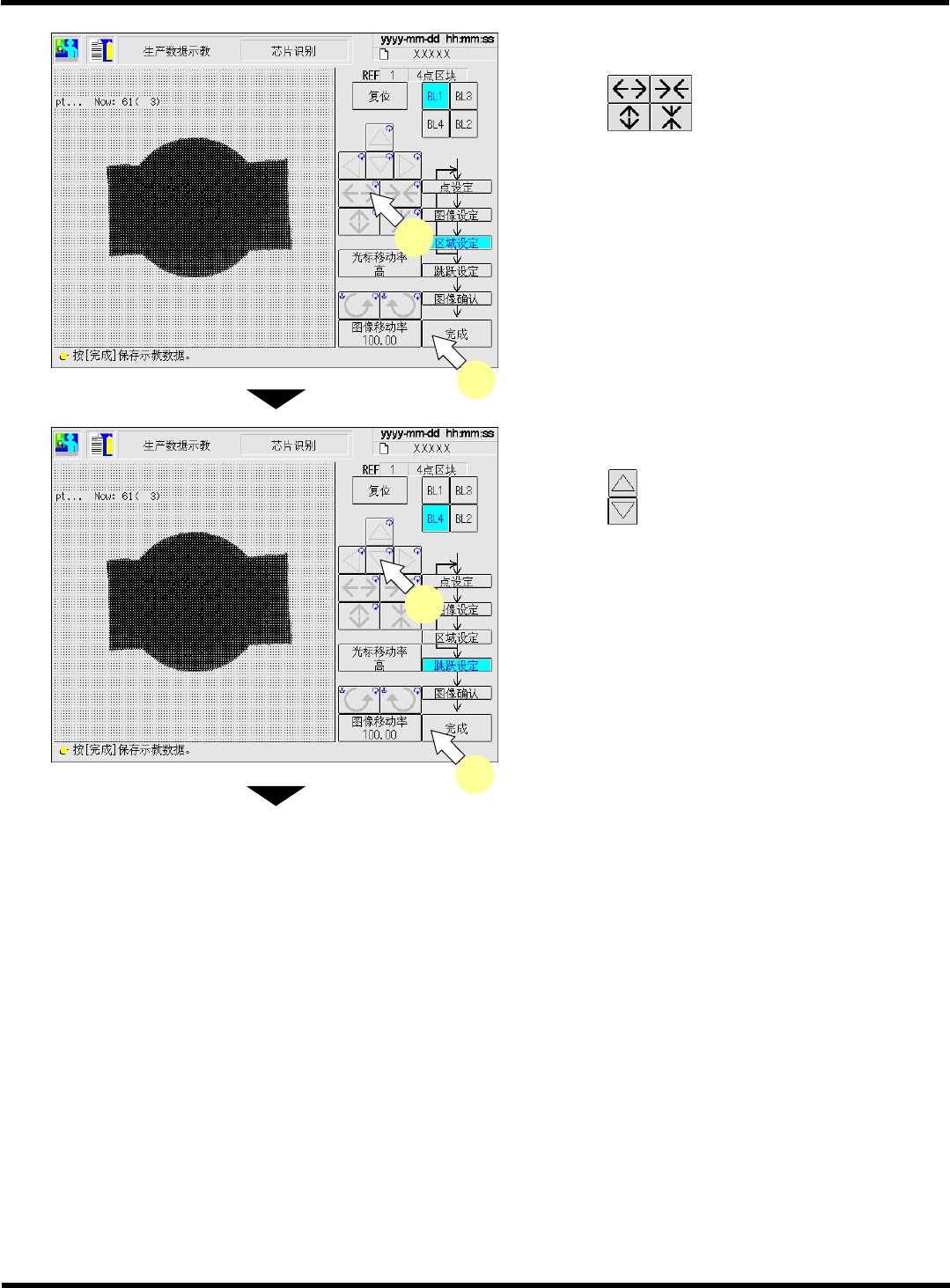

16.
设定
BL1
的识别区域。
•
用
设定大小。
请将识别点
(
在步骤
11.
中
)
设入区域内。
17.
按
[
完成
]
。
•
自动保存数据。
18.
步骤
12. ~ 17.
将重复操作，请设定到
BL4
。
19.
设定跳过值。
•
按
设定该值。
用搜索识别图像时的值仔细搜索
:1<10:
粗搜索。
(
通常为
: 4)
识别图像的检测最终在跳过
1
上识别。
在识别处理中，用最初设定跳过值搜索图像，
最终，用跳过值
1
进行位置的检测。
20.
按
[
完成
]
。
•
显示各区块的示教图像。
下一页
EJM8A-C-OMB04-A01-00
EJM4A-Dm-0019
16
17
EJM4A-Dm-0020
19
20
CM602-L
操作手册
4.4
芯片识别示教
Page 4-26
21.
确认示教后的图像。
•
画面左
:
识别位置
(
点设定
)
画面右
:
识别图像领域
(
图像设定
)
22.
按
[
完成
]
。
•
各区块的示教结束。
23.
按操作面板的
+ [
识别
]
。
•
在识别画面上显示识别结果。
∗
当识别结果
(ANS=)
在识别率
(
机器参数的不
良判定率
)
以下时，通过进行步骤
6. ~ 23.
的操
作，改变识别点等方法重新进行。
24.
按
[
完成
]
。
•
示教结束。
下一页
EJM4A-Dm-0021
22
21
EJM4A-Dm-0022
23
24
