CM602-L 操作手册 4.4 芯片识别示教 Pa ge 4- 27 25. 按操作面板的 + [ 连续识别 ] 。 ( 确 认 ) • 连续识别 10 次，显示识别 结果。确认结果后， 按 [ESC] 关闭显示结果。 ( 本操作仅为确认，不一定 必须执行。 ) ∗ 当识别结果 (ANS=) 在识别率 ( 机器参数的不 良判定率 ) 以下时， 请通过进行步骤 6. ~ 23. 的 操作，改变识别点等方 法重新进行。 26. 按操作面板…
CM602-L
操作手册
4.4
芯片识别示教
Page 4-26
21.

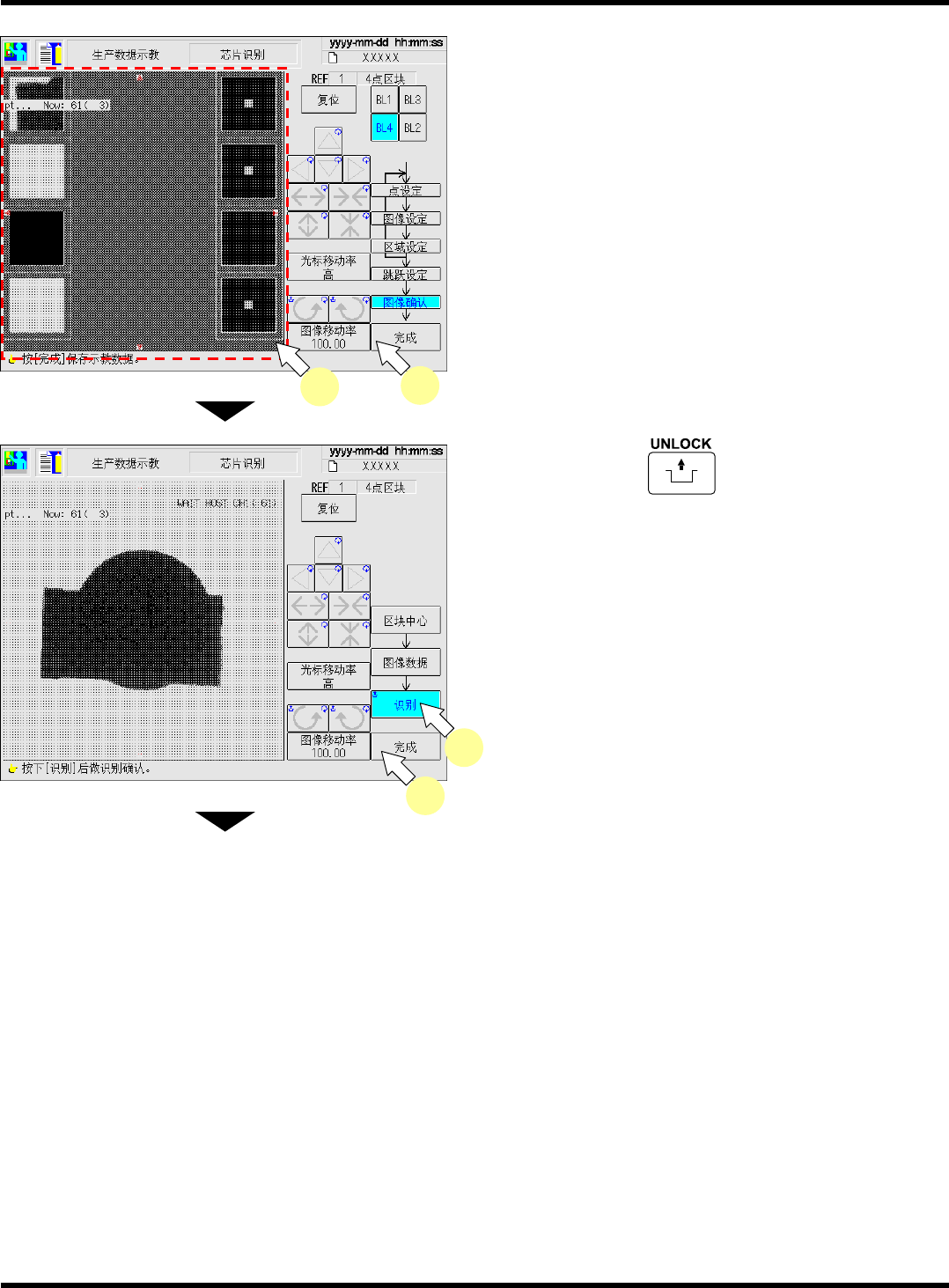

确认示教后的图像。
•
画面左
:
识别位置
(
点设定
)
画面右
:
识别图像领域
(
图像设定
)
22.
按
[
完成
]
。
•
各区块的示教结束。
23.
按操作面板的
+ [
识别
]
。
•
在识别画面上显示识别结果。
∗
当识别结果
(ANS=)
在识别率
(
机器参数的不
良判定率
)
以下时，通过进行步骤
6. ~ 23.
的操
作，改变识别点等方法重新进行。
24.
按
[
完成
]
。
•
示教结束。
下一页
EJM4A-Dm-0021
22
21
EJM4A-Dm-0022
23
24
EJM8A-C-OMC04-A01-00
CM602-L
操作手册
4.4
芯片识别示教
Page 4-27
25.

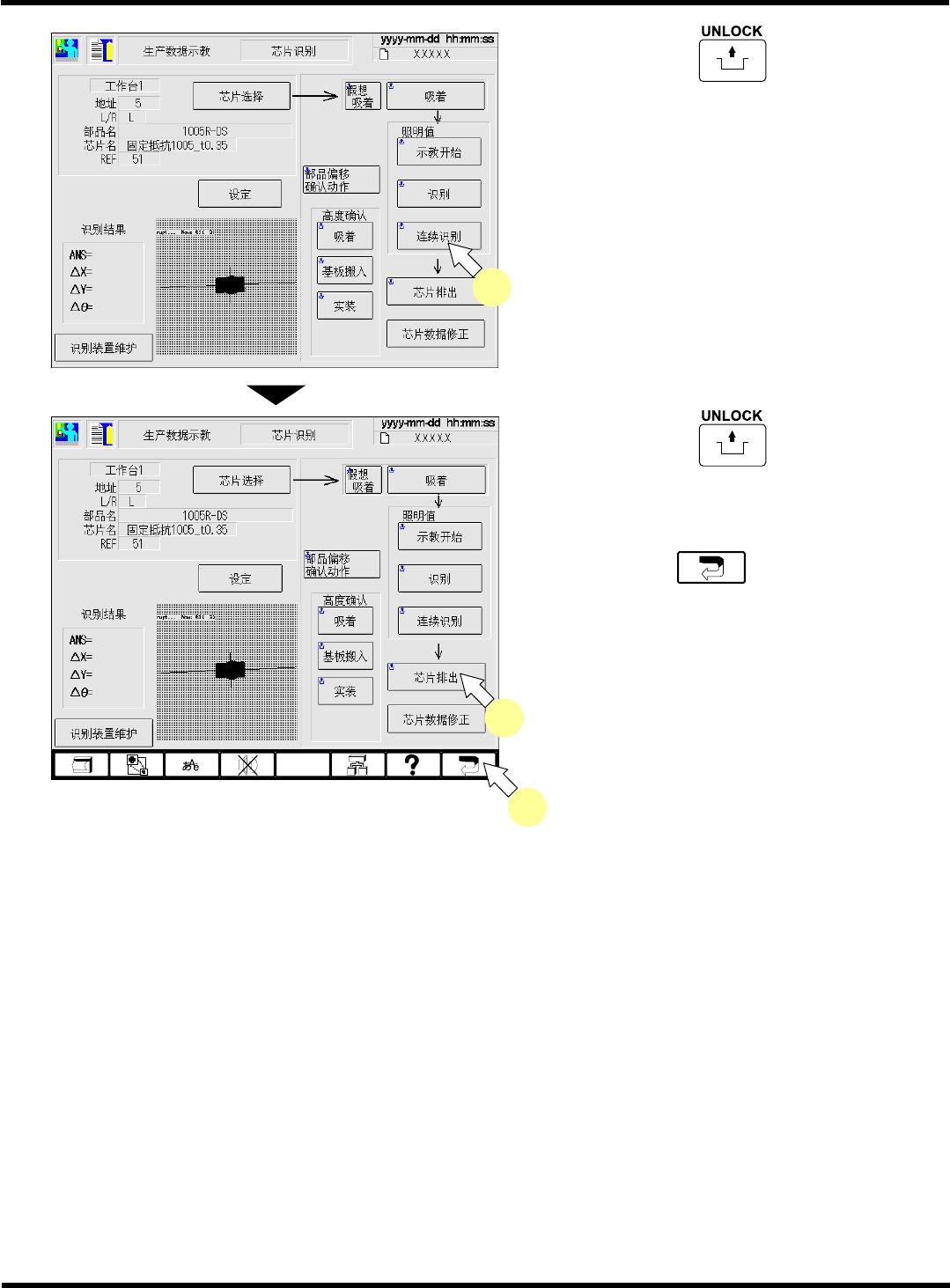

按操作面板的
+ [
连续识别
]
。
(
确
认
)
•
连续识别
10
次，显示识别结果。确认结果后，
按
[ESC]
关闭显示结果。
(
本操作仅为确认，不一定必须执行。
)
∗
当识别结果
(ANS=)
在识别率
(
机器参数的不
良判定率
)
以下时，请通过进行步骤
6. ~ 23.
的
操作，改变识别点等方法重新进行。
26.
按操作面板的
+ [
芯片排出
]
。
•
排出用于识别的芯片。
27.
按功能键的
。
•
4
点区块匹配识别示教结束。
•
此时，示教后的数据将被上载到
PT
上。
EJM8A-C-OMC04-A01-00
EJM4A-Dm-0024
25
EJM4A-Dm-0024
26
27
CM602-L
操作手册
4.4
芯片识别示教
Page 4-28
4.4.5
示教步骤
(
部品厚度计测
)
进行部品厚度计测时，请按照以下步骤进行示教。
∗
部品厚度传感器
(12
吸嘴用、
8
吸嘴用
)
为选购件。
1.
按
[
芯片识别
]
。
•
<
芯片识别
>
画面将被显示。
2.
按操作面板上的
→
。
3.
按
[
芯片选择
]
。
•
芯片选择画面将被显示。
下一页
1
2
2
EJM8A-Dm-0045
3
