CM602-L 操作手册 4.5 实装坐标示教 Pa ge 4- 35 10. 通过序列号指定进行数据选择时， 按 [ 指定 序列 ] 。 11. 将光标对准要进行实装位置示教的对象数 据，按 + [ 数据选择 ] 。 • 照相机会移至指定的序 列号坐标。 12. 按 [ 计测位置选择 ] 。 下一页 EJM8A- C-OMC04-A02- 00 EJM4A -Dm-0026 10 11 EJM4A -Dm-0027 12
CM602-L
操作手册
4.5
实装坐标示教
Page 4-34
4.
按操作面板的
→
。
5.
选择工作台
1,2
。
6.
选择未实装的基板。
7.
切换为必要的示教模式。
∗
每按键一下，显示就如下图切换一次。
数据
贴装
数据
贴装
/
区块
数据
图形
数据
区块
8.
设置对象基板。
(
基板在工作台上时不需要。
)
9.
按操作面板的
+ [
示教开始
]
。
•
基板将被搬入到工作台并且照相机移至最初实
装的位置。
下一页
EJM8A-C-OMC04-A02-01
EJM8A-Dm-0056
5
7
6
EJM8A-Dm-0056
9
ACA0061A
4 4
CM602-L
操作手册
4.5
实装坐标示教
Page 4-35

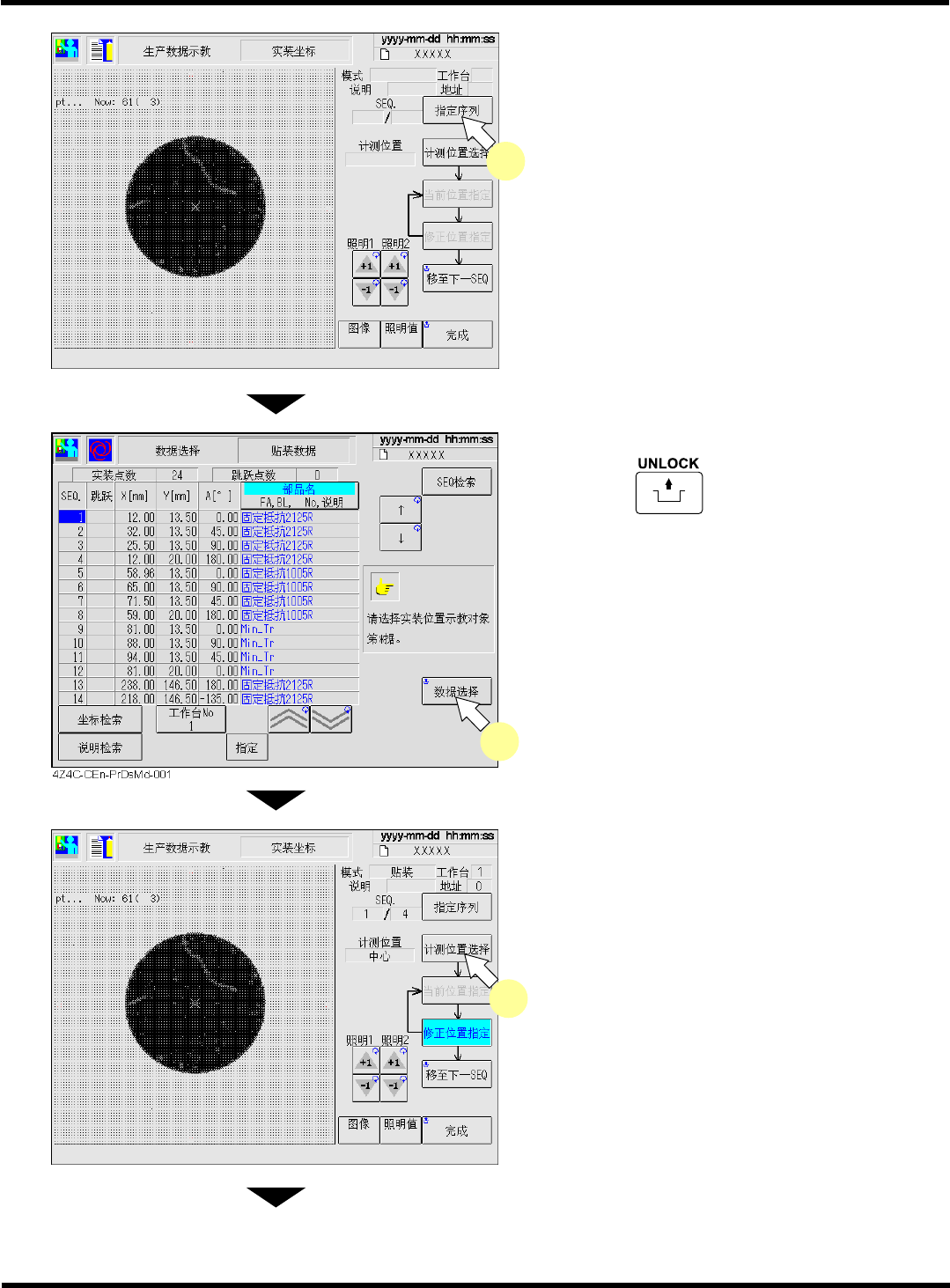

10.
通过序列号指定进行数据选择时，按
[
指定
序列
]
。
11.
将光标对准要进行实装位置示教的对象数
据，按
+ [
数据选择
]
。
•
照相机会移至指定的序列号坐标。
12.
按
[
计测位置选择
]
。
下一页
EJM8A-C-OMC04-A02-00
EJM4A-Dm-0026
10
11
EJM4A-Dm-0027
12
CM602-L
操作手册
4.5
实装坐标示教
Page 4-36

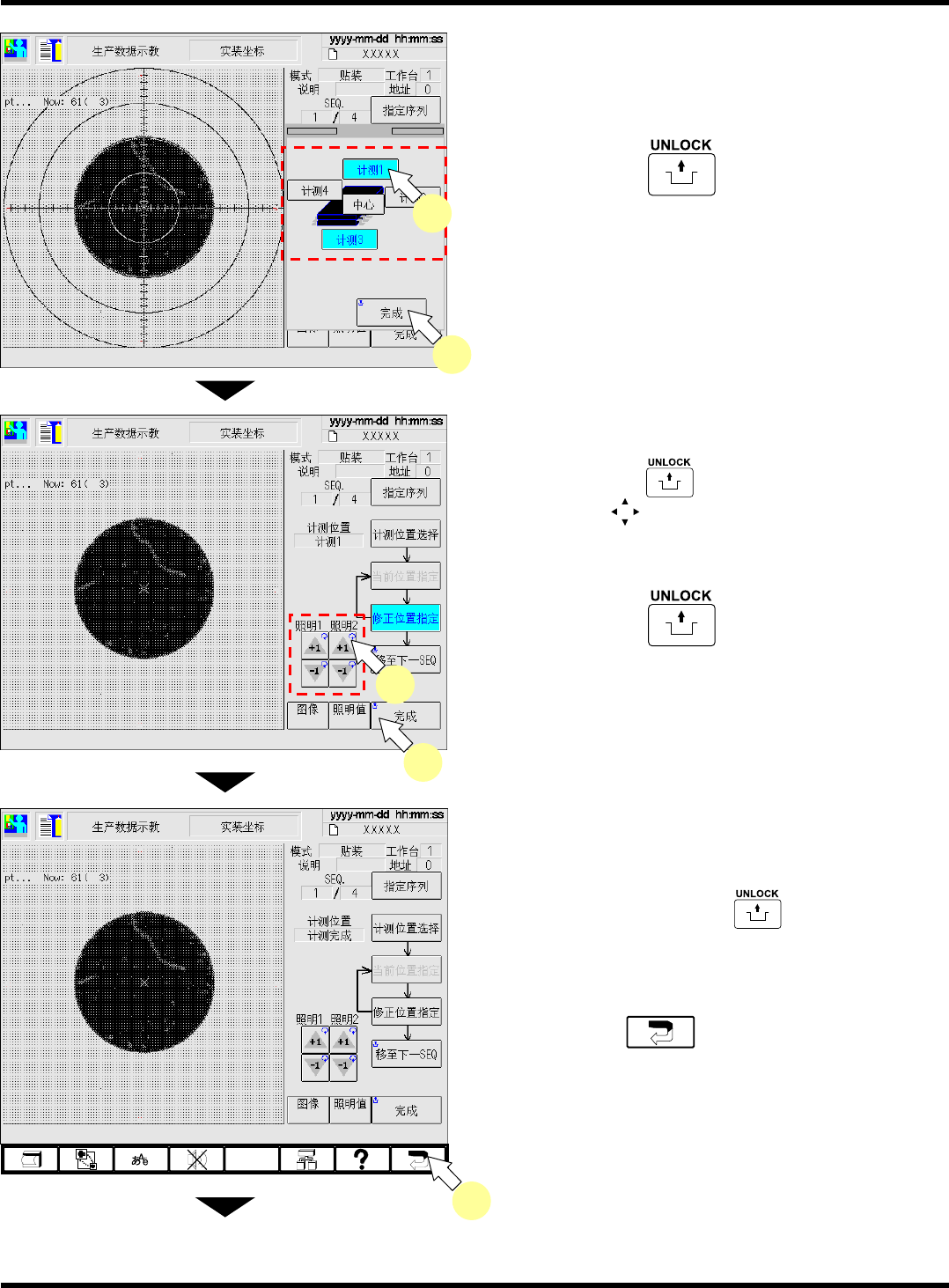

13.
选择计测位置。
∗
此处为选择了计测
1,3
的情况。
14.
按操作面板的
+ [
完成
]
。
•
照相机移动到所选的最初计测位置。
(
按中心、计测
1
、计 测
2
、计测
3
、计 测
4
的顺
序移动
)
15.
调整照明值，使画面清晰可见。
∗
按操作面板的
的同时按下识别画面的
红色三角
，使芯片的中心移至画面的中
心。
16.
按操作面板的
+ [
完成
]
。
∗
照相机移向下一计测位置。
请同样进行步骤
15. ~ 16.
。
•
所有计测点的示教一结束，就会根据所示教的
坐标计算出中心位置并保存数据、显示
“
计测完
成
”
。
•
实装坐标变更后，同时按
和
[
移至下一
SEQ]
、则对其它
SEQ.
的坐标也可进行实装坐
标示教。
17.
按功能键的
。
下一页
EJM8A-C-OMC04-A02-00
EJM4A-Dm-0028
14
13
EJM4A-Dm-0029
16
15
EJM4A-Dm-0030
17
