CM602-L
操作手册
4.5
实装坐标示教
Page 4-39

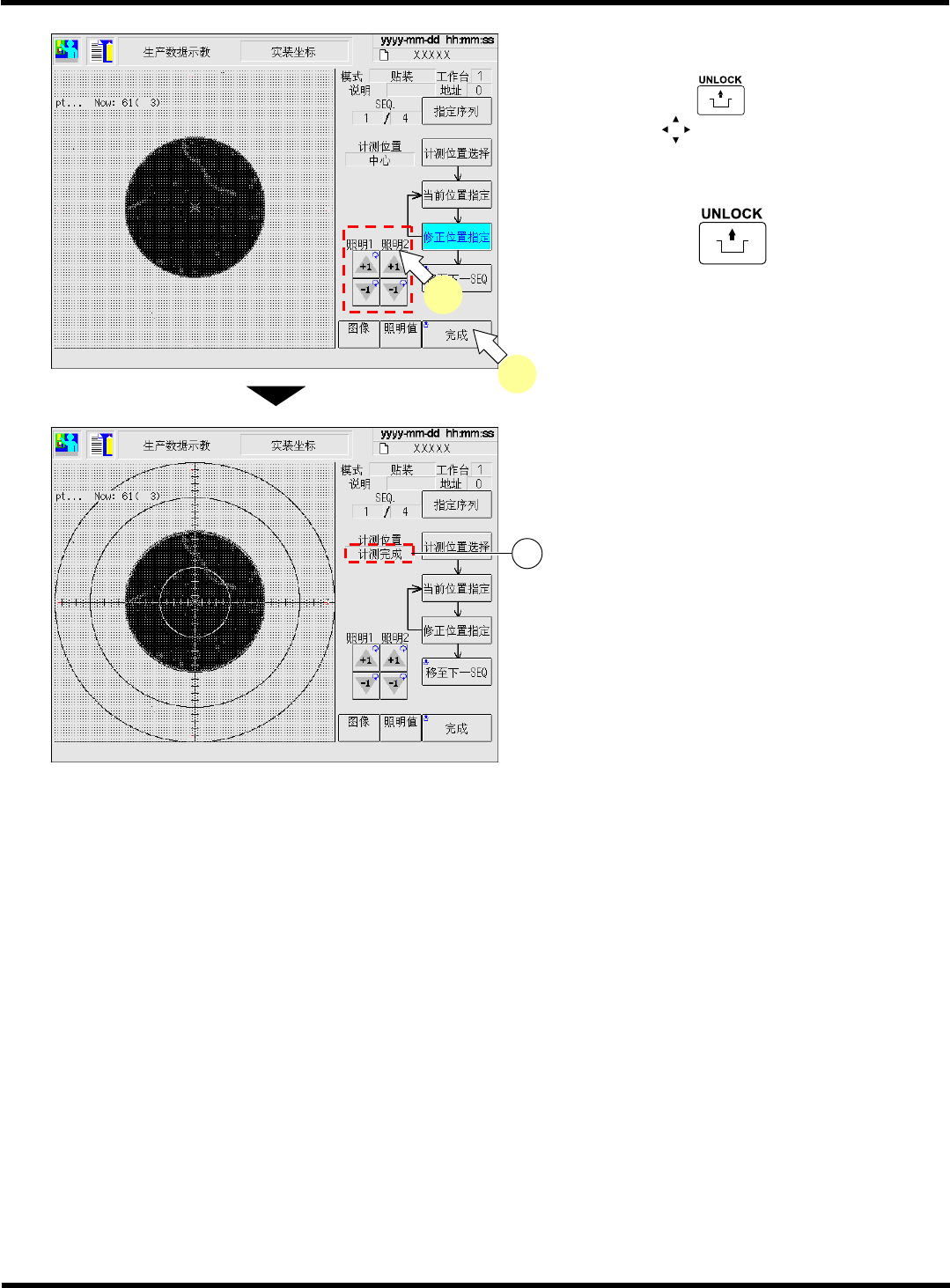

5.
调整照明值，使画面清晰可见。
∗
按操作面板的
的同时按下识别画面的
红色三角
，将当前位置移至指定的修正位
置。
6.
按操作面板的
+ [
完成
]
。
∗
照相机移向下一计测位置。
请对所选择的位置同样进行步骤
5. ~ 6.
的操
作，并调整。
•
所有计测点的示教一结束，就会根据所示教的
坐标计算出中心位置并保存数据，显示
“
计测完
成
”
。
EJM4A-Dm-0034
1
EJM8A-C-OMC04-A02-00
EJM4A-Dm-0033
6
5
CM602-L
操作手册
4.6
吸着位置学习示教
Page 4-40
4.6
吸着位置学习示教
对生产时的吸着位置学习的基础数据进行示教。
1.
按
[
吸着位置学习
]
。
2.
按操作面板的
→
。
3.
依次进行示教时，按
+ [
次吸着位
置移动
]
。
•
吸头照相机移至吸着位置。
∗
指定任意供料器地址时，请按
[
供料器选择
]
。
下一页
EJM8A-C-OMC04-A02-00
1
EJM8A-Dm-0055
3
2 2
CM602-L
操作手册
4.6
吸着位置学习示教
Page 4-41
4.
示教任意供料器时，将光标对准要进行示
教的对象数据。
5.
按操作面板的
+ [
供料器选择
]
。
•
吸头移向所选供料器地址。
6.
按
键调整照明亮度。
•
请调整至空腔清晰可见的亮度。
7.
按操作面板的
+
移动图像，使吸着位置与照相机中心一致。
•
按
键，就可切换吸头照相机
(
图像
)
移
动量。
按操作面板的
+ [
识别反映
]
就会自动将
照相机移至芯片中心。
不过，仅在
L,W = 2 mm
以下的芯片有效。
下一页
EJM4A-Mc-0005
5
4
EJM8A-Dm-0055
7
EJM8A-C-OMC04-A02-00
图像
0.10
EJM8A-Dm-0055
空腔
6
芯片元件
