CM602-L 操作手册 4.7 基板弯曲计测示教 (12 吸嘴用、 8 吸嘴用选购件 ) Pa ge 4- 45 5. 按 [ 基板弯曲计测 ] 。 • < 基板弯曲计测 > 画面将被显示。 6. 选择工作台 1,2 。 ( 高度计测传感器位于工作 台 1 上时 ) 7. 按 [ 基板弯曲计测数据修正 ] 。 • < 基板弯曲计测数据 > 画面将被显示。 8. 确认在基板弯曲计测点数据的坐标中是否 设定好适当的…
CM602-L
操作手册
4.7
基板弯曲计测示教
(12
吸嘴用、
8
吸嘴用选购件
)
Page 4-44
4.7.3
示教步骤
在进行基板弯曲计测示教前，请确认所编制数据的软开关
[
基板弯曲检出
]
设定为
ON
。

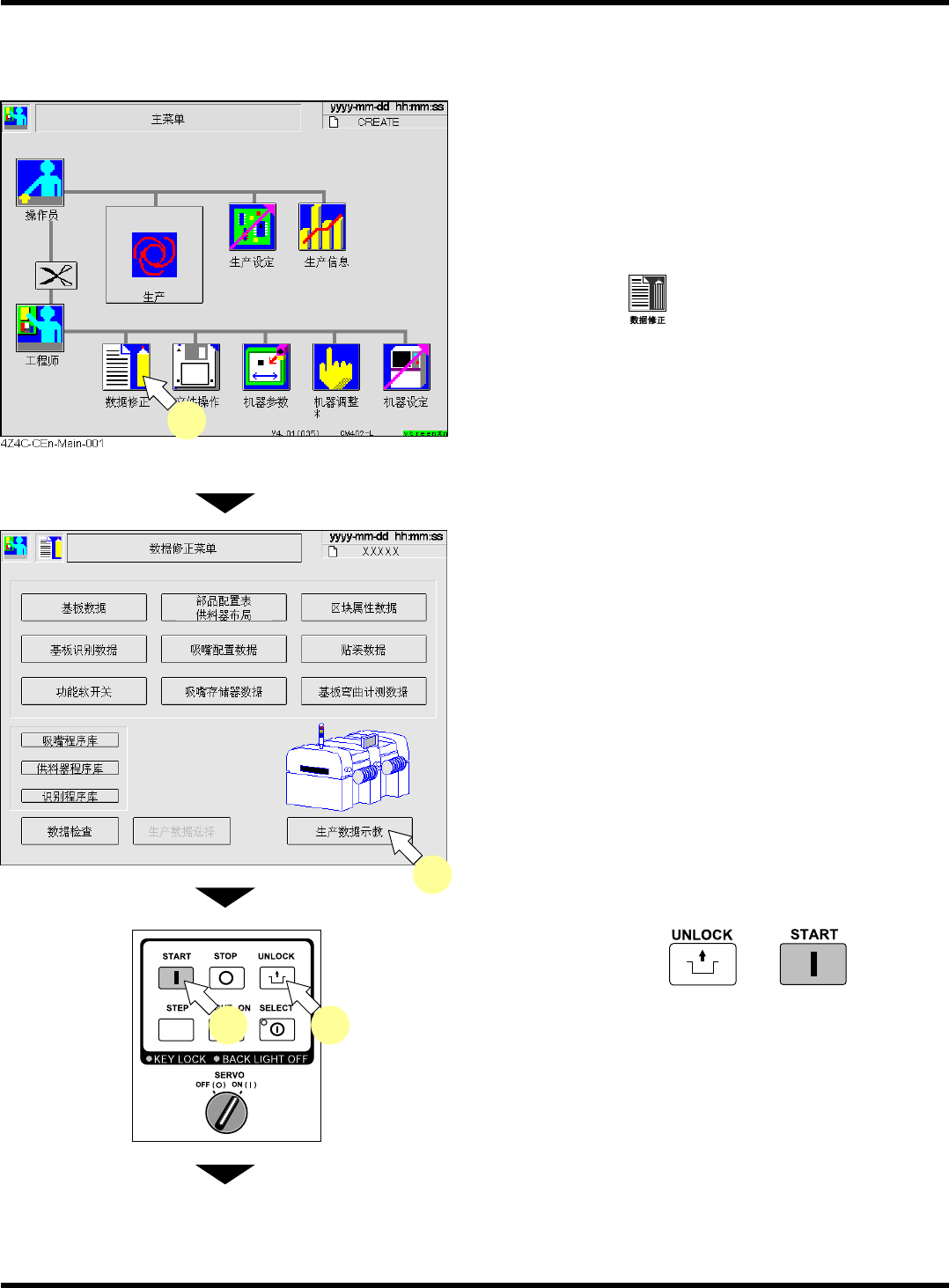

1.
将主菜单显示出来后，从
PT
传送要变更
生产基板的基板数据。
2.
按主菜单的
。
•
数据修正的菜单画面将被显示。
3.
按
[
生产数据示教
]
。
•
<
生产数据示教
>
画面将被显示。
4.
按操作面板上的
→
。
下一页
EJM8A-C-OMC04-A02-00
2
EJM8A-Dm-Menu-0001
3
4 4
CM602-L
操作手册
4.7
基板弯曲计测示教
(12
吸嘴用、
8
吸嘴用选购件
)
Page 4-45

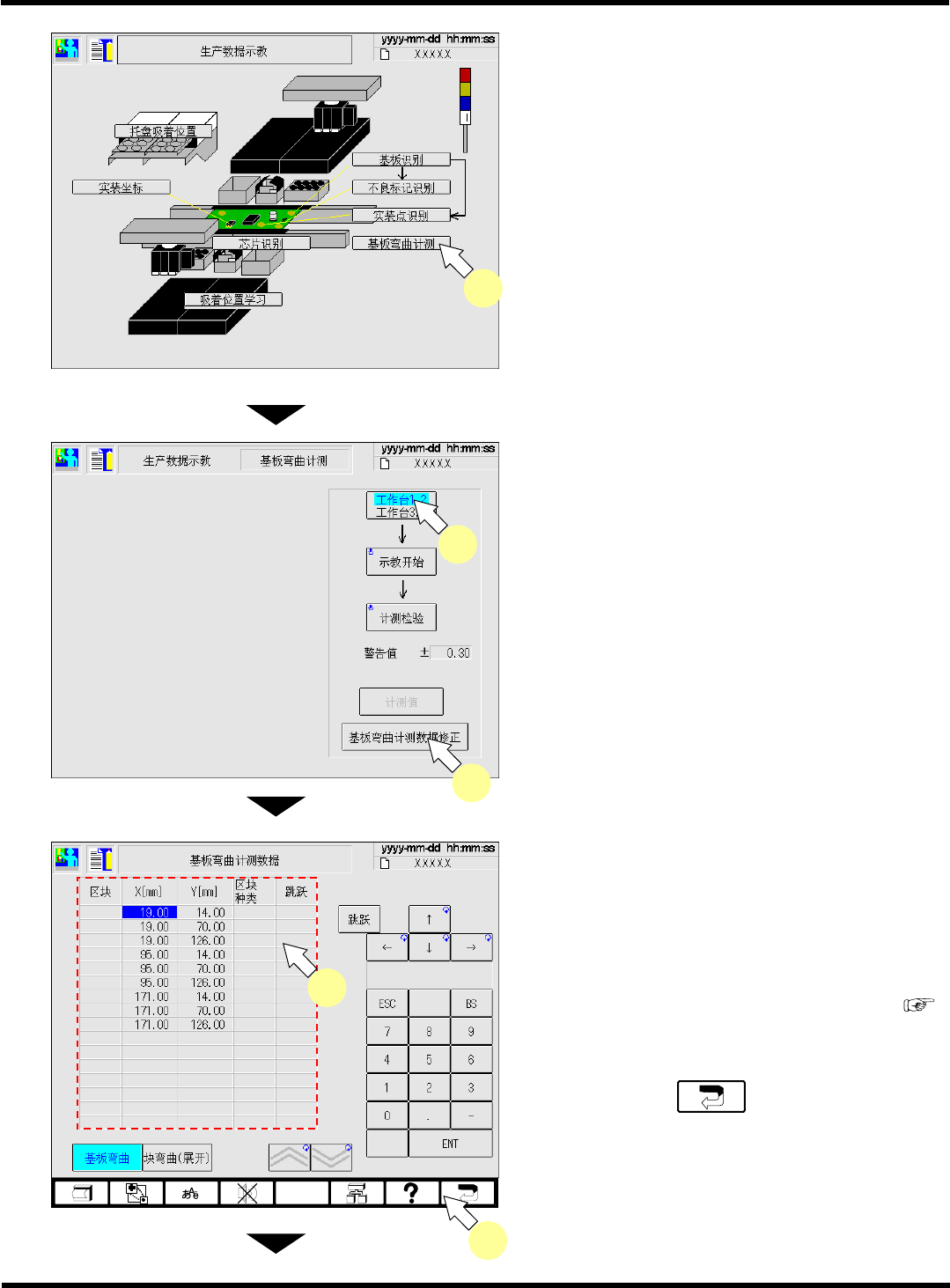

5.
按
[
基板弯曲计测
]
。
•
<
基板弯曲计测
>
画面将被显示。
6.
选择工作台
1,2
。
(
高度计测传感器位于工作台
1
上时
)
7.
按
[
基板弯曲计测数据修正
]
。
•
<
基板弯曲计测数据
>
画面将被显示。
8.
确认在基板弯曲计测点数据的坐标中是否
设定好适当的数值。
∗
若不适当时请修正。
∗
关于
[
基板弯曲
]
、
[
块弯曲
(
展开
)]
，请参照
程序手册
“1.10
基板弯曲计测点数据
”
。
9.
按功能键的
。
下一页
EJM8A-Dm-0058
6
7
EJM8A-Dm-0016
5
EJM8A-Dm-0009
9
8
EJM8A-C-OMC04-A02-01
CM602-L
操作手册
4.7
基板弯曲计测示教
(12
吸嘴用、
8
吸嘴用选购件
)
Page 4-46

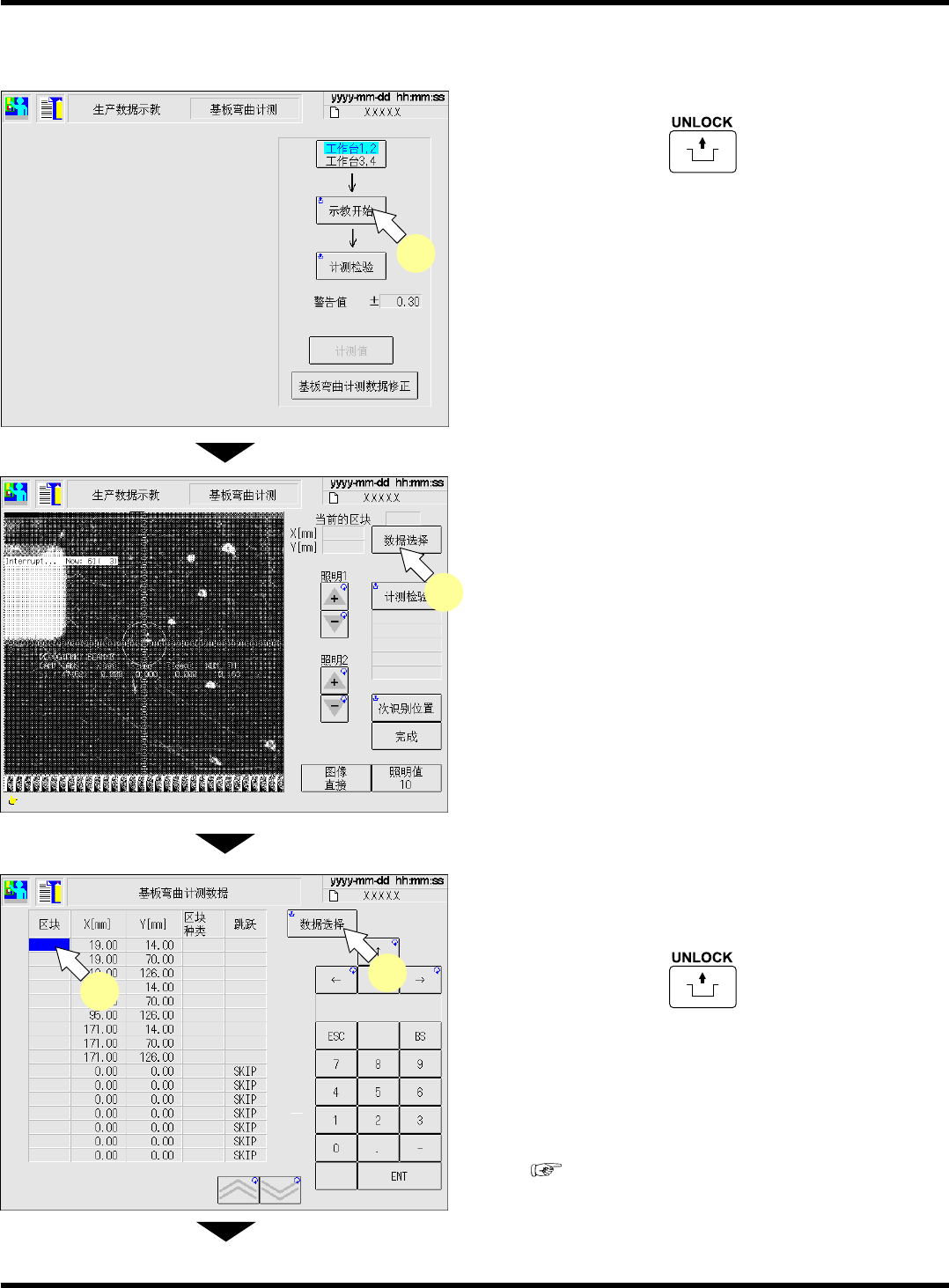

10.
将基板设置在基板搬入口。
11.
按操作面板上的
+
[
示教开始
]
。
12.
按
[
数据选择
]
。
•
显示选择计测点的画面。
•
从第一个点依次按照顺序进行识别时，使用
[
次
识别位置
]
。
13.
选择要确认的计测点。
14.
按操作面板上的
+
[
数据选择
]
。
•
基板识别照相机将会移至计测点。
∗
在画面上显示的面之中央即为计测位置。
∗
请用目试确认该基板面符合基板表面的条件。
请参照参考手册
“
基板弯曲传感器
”
的基板
计测点的条件。
下一页
EJM8A-C-OMC04-A02-01
EJM8A-Dm-0058
11
EJM8A-Dm-0021
13
14
EJM8A-Dm-0019
12
