CM602-L 操作手册 5.2 生产数据的变更 Page 5-4 B) 在文件操作中读取 1. 按主菜单的 。 • 文件操作的画面将被显 示。 2. 按 [PT] 。 • 将设备对象切换为 PT 。 • 显示出用 PT 所登录的数据列表。 3. 选择读取的数据名。 • 反转显示所选择的数据 名。 • 按 [ 分类 ] ，数据就会按日期 先后的顺序进行排 列。 4. 按 [ 读取 ] 。 5. 按 [ 是 ] 。 • 显示 “ 数据读取…
CM602-L
操作手册
5.2
生产数据的变更
Page 5-3
5.2
生产数据的变更
本节举例说明由
PT
读取的数据的情况。由
PT
读取数据的方法有
“A)
由
PT
向本机传送
”
及
“B)
在
文件操作中读取
”
的
2
种方法。
•
关于读取软盘数据的情况
(
程序手册
)
∗
读取要使用的数据时，前面所使用的数据就会消失。要存储前面所使用的数据时，请先保存。
要求
•
使用未在标准芯片数据程序库登录的芯片时，需要通过本机进行芯片识别示教。
•
关于基板识别示教、芯片识别示教的方法，请参照
“4.
示教
”
。
A)
由
PT
向本机传送
1.
显示
<
主菜单
>
画面，通过
PT
传送变更的
生产基板数据。
∗
(
关于详细内容，请参照
“PT
使用说明书
”)
•
从
PT
侧传送数据后，画面右上角的数据名就会
变为所传送的数据名。
EJM8A-C-OMC05-A01-00
CM602-L
操作手册
5.2
生产数据的变更
Page 5-4

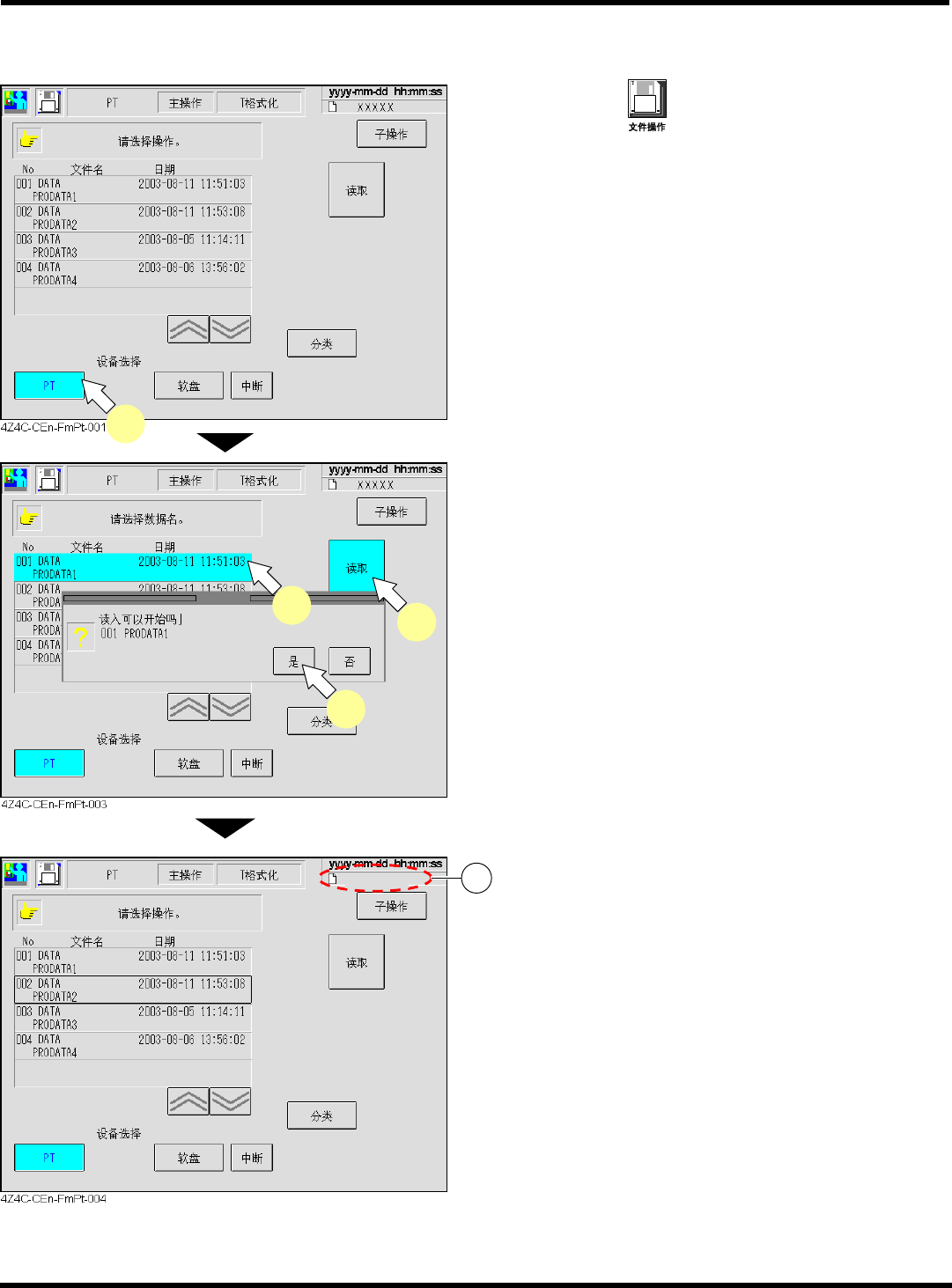

B)
在文件操作中读取
1.
按主菜单的
。
•
文件操作的画面将被显示。
2.
按
[PT]
。
•
将设备对象切换为
PT
。
•
显示出用
PT
所登录的数据列表。
3.
选择读取的数据名。
•
反转显示所选择的数据名。
•
按
[
分类
]
，数据就会按日期先后的顺序进行排
列。
4.
按
[
读取
]
。
5.
按
[
是
]
。
•
显示
“
数据读取中…
”
这一信息，开始数据的读
取。
∗
要中止数据读取操作时，请按
[
否
]
。
∗
显示栏
变为所读取的数据名。
EJM8A-C-OMC05-A01-00
2
3
4
5
1
PRODATA1
CM602-L
操作手册
5.3
搬送导轨宽度的调整
Page 5-5

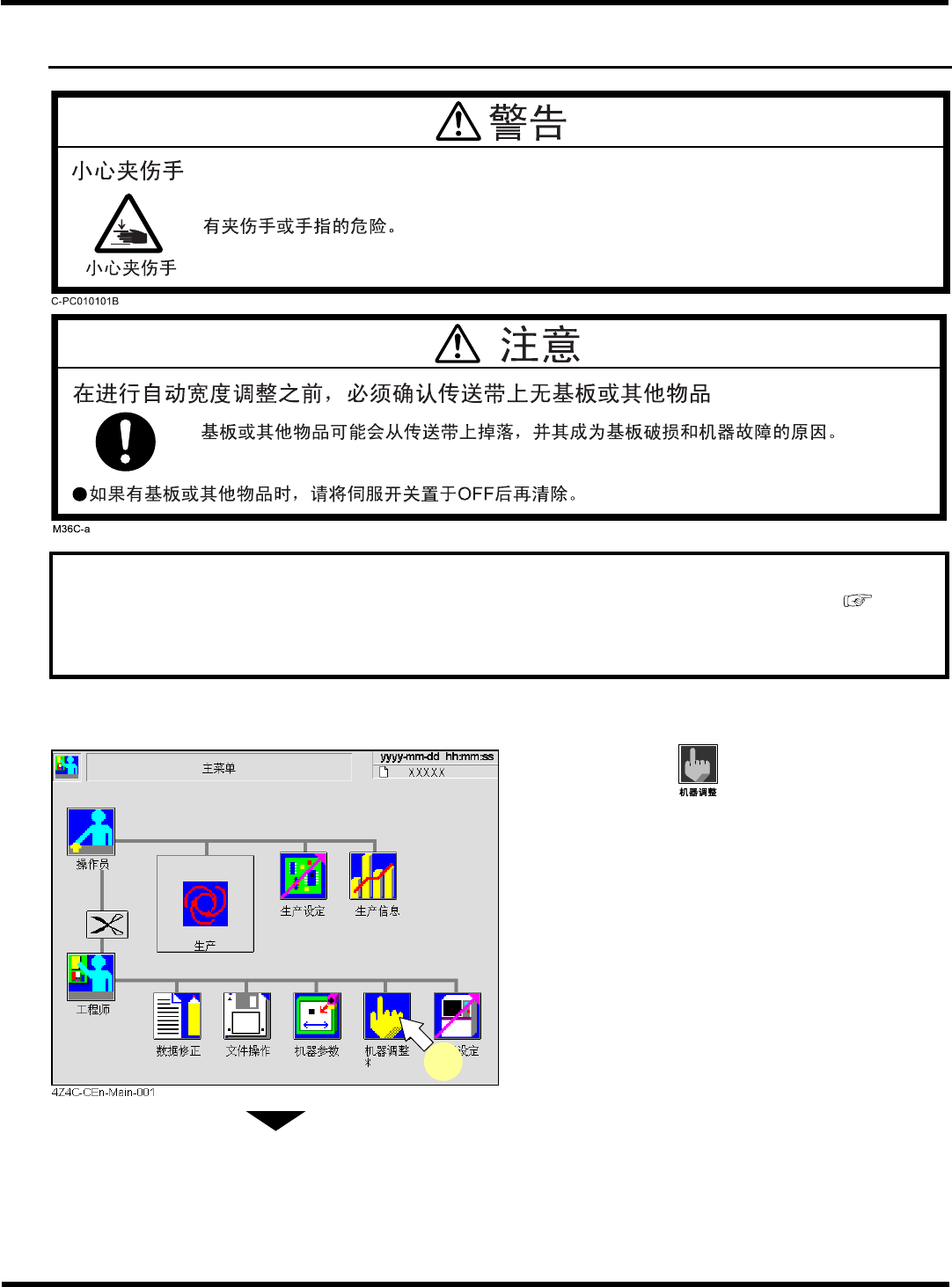

5.3
搬送导轨宽度的调整
要求
基板变小
(
搬送导轨宽度变小
)
时，在进行导轨宽度调整前请卸下基板支撑块。
(
“5.4
支撑销的安装
”)
忘记拆卸时，防止支撑销和传送带接触的传感器会动作，并发生
“
支撑
(
销
)
·传送带干涉错误
”
，则中断自动宽度调整。
根据基板尺寸·厚度的数据，自动调整搬送传送带及基板支座的导轨宽度。
1.
按主菜单的
。
下一页
1
EJM8A-C-OMC05-A01-00
