CM602-L 操作手册 5.4 支撑销的安装 Page 5-9 5. 将棉纱布等覆盖在线路照相机上。 • 防止作业时异物进入照 相机内。 6. 压下锁定杆后将基板支撑块往前侧拔出。 7. 根据基板尺寸移动支撑销位置。 • 为均等地支撑整个基板 ， 请尽量多安 装支撑销。 ∗ 请注意不要碰到基板背 面的部品。 ∗ 以离线准备作业来， 在新基 板上设置支撑销时， 请使用支撑销安装治具 这一选购件。 下一页 444C-108P EJM4A …
CM602-L
操作手册
5.4
支撑销的安装
Page 5-8
5.4
支撑销的安装
要求
开始作业前，请将对象工作台前侧的供料器全部卸下来。若不进行卸下就不能进行基板
支撑区块的更换。
变更完基板的大小·厚度后或在基板内侧贴装部品时进行调整。
1.
按生产设定菜单的
[
支撑销更换
]
。
•
<
支撑销更换
>
画面将被显示。
2.
按操作面板的
+
[
支撑销更换开
始
]
。
•
基板支撑块将上升，变成可拉出的状态。
3.
将伺服开关置于
OFF (O)
。
4.
打开安全盖。
下一页
EJM8A-C-OMC05-A01-00
EJM4A-Pc-Menu-0001
1
2
CM602-L
操作手册
5.4
支撑销的安装
Page 5-9
5.
将棉纱布等覆盖在线路照相机上。
•
防止作业时异物进入照相机内。
6.
压下锁定杆后将基板支撑块往前侧拔出。
7.
根据基板尺寸移动支撑销位置。
•
为均等地支撑整个基板，请尽量多安装支撑销。
∗
请注意不要碰到基板背面的部品。
∗
以离线准备作业来，在新基板上设置支撑销时，
请使用支撑销安装治具这一选购件。
下一页
444C-108P
EJM4A-001P
基板支撑块
线路照相机
EJM8A-C-OMC05-A01-00
4X3C-411P
锁定杆
CM602-L
操作手册
5.4
支撑销的安装
Page 5-10

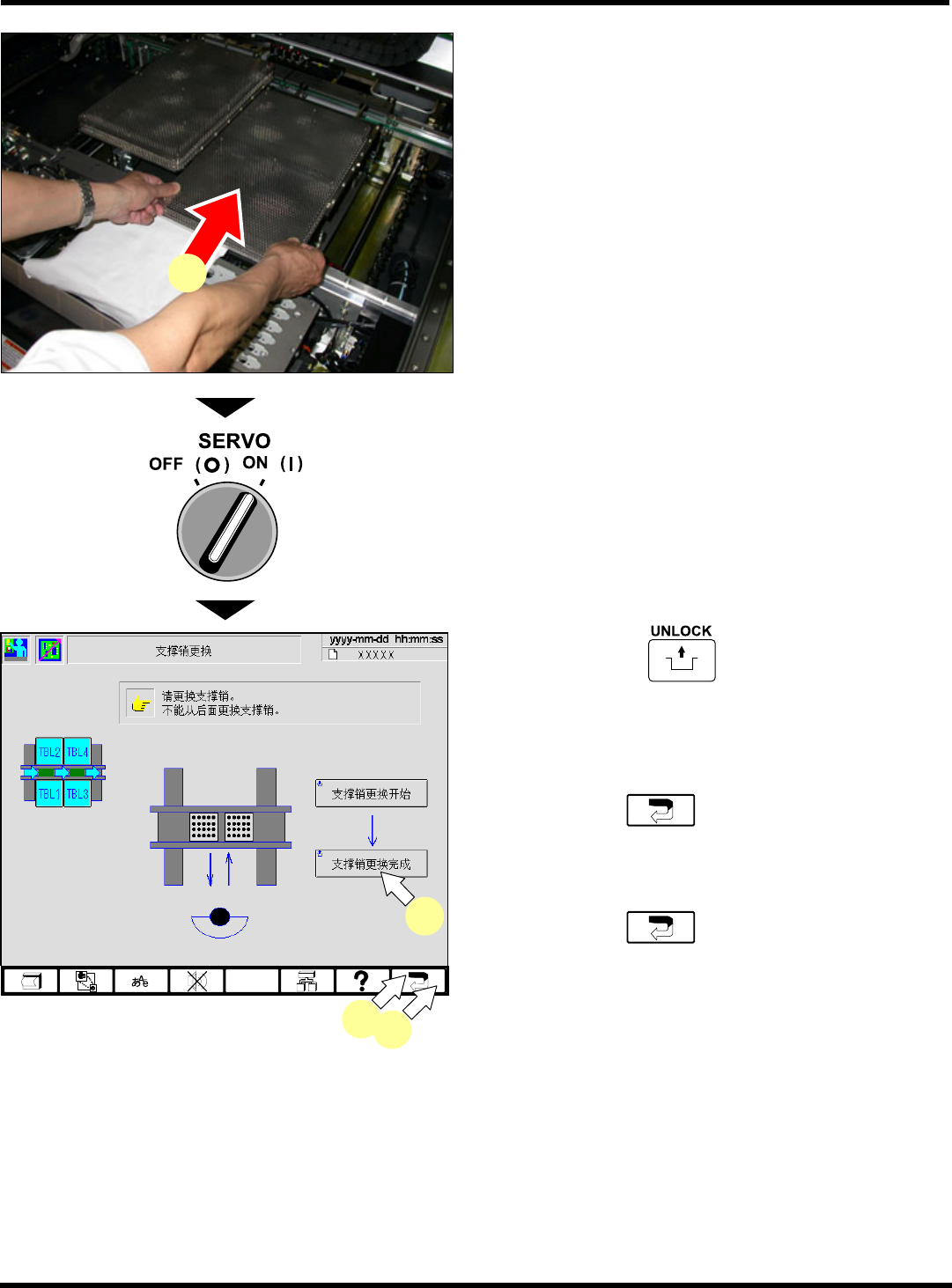

8.
安装基板支撑块。
•
请用双手托住从前侧缓慢插入。
9.
关闭安全盖。
10.
将伺服开关置于
ON ( I )
。
11.
按操作面板的
+
[
支撑销更换完
成
]
。
•
基板支撑块将下降。
12.
按功能键的
。
•
返回至生产设定菜单的画面。
13.
按功能键的
。
•
返回至
<
主菜单
>
画面。
EJM8A-C-OMC05-A01-00
EJM4A-001P
8
4Z4C-CEn-PcSp-002
11
12
13
