CM602-L 操作手册 5.5 吸嘴的交换 Pa ge 5- 15 11. 关闭安全盖。 12. 将伺服开关置于 ON ( I ) 。 13. 按操作面板的 + [ 吸嘴设置确 认 ] 。 • 设置的吸嘴不适合时， 会显示警告信息。请更 换正确的吸嘴。 14. 另外存在需要交换吸嘴的吸头时，反复进 行步骤 3. ~ 13. 的操作，并交换。 15. 按 2 次功能键的 。 • 返回至 < 主菜单 > 画面。 EJM8A- …
CM602-L
操作手册
5.5
吸嘴的交换
Page 5-14
7.
将箱子等物放在对象吸头装置的下方。
∗
请确保即使在吸嘴座的夹具等发生脱落时，吸
头也不要掉落在本机内。
8.
从吸嘴座上取下吸嘴。
•
高速吸头
(12
吸嘴
)
时
请在按下黑色支座部
的同时，将吸嘴向正下方
向拔出。若将吸嘴向斜方向拔出，有可能导致夹
具的脱落。
(
请参照照片
)
•
若不按下黑色支座部
的状态下取下吸嘴，这
可能会成为
Z
轴电机的过负荷错误的原因。
444C-402E
444C-407E
•
通用吸头
(8
吸嘴
)
时
请沿垂直方向拔出。一旦倾斜，吸嘴座的夹具就
有可能发生脱落。
9.
安装用吸嘴配置确认正确的吸嘴。
∗
请沿垂直方向安装。
10.
整理在步骤
7.
中准备好的箱子等。
444C-402E
444C-407E
下一页
EJM4A-141E
EJM4A-141E
EJM8A-C-OMC05-A01-00
EJM4A-099P
1
CM602-L
操作手册
5.5
吸嘴的交换
Page 5-15
11.
关闭安全盖。
12.
将伺服开关置于
ON ( I )
。
13.
按操作面板的
+
[
吸嘴设置确
认
]
。
•
设置的吸嘴不适合时，会显示警告信息。请更
换正确的吸嘴。
14.
另外存在需要交换吸嘴的吸头时，反复进
行步骤
3. ~ 13.
的操作，并交换。
15.
按
2
次功能键的
。
•
返回至
<
主菜单
>
画面。
EJM8A-C-OMC05-A01-00
EJM4A-Pc-0019
13
15
CM602-L
操作手册
5.5
吸嘴的交换
Page 5-16

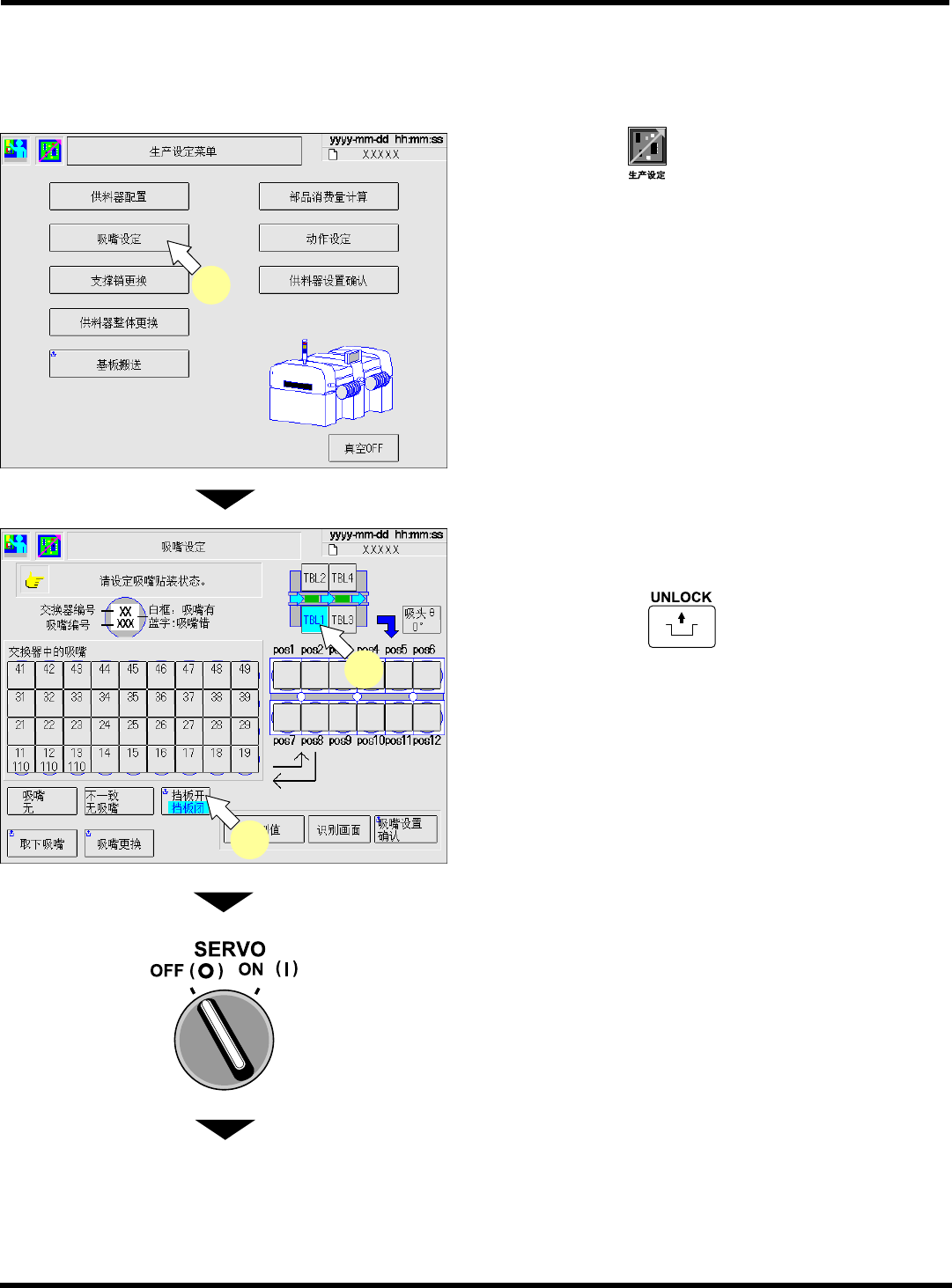

B)
有吸嘴交换器
将吸头上安装的吸嘴交换为交换器的吸嘴。
∗
在此以高速吸头
(12
吸嘴
) (
选购件
)
的画面为例进行说明，但是通用吸头
(8
吸嘴
)
、多功能吸头
也是同样的步骤。
1.
按主菜单的
。
•
生产设定菜单的画面将被显示。
2.
按
[
吸嘴设定
]
。
•
显示
<
吸嘴设定
>
画面。
3.
选择工作台。
4.
按操作面板的
+
[
挡板开
]
。
5.
将伺服开关置于
OFF (O)
。
6.
打开安全盖。
下一页
EJM4A-Pc-Menu-0001
2
EJM4A-Pc-0021
3
4
EJM8A-C-OMC05-A01-01
