CM602-L 操作手册 5.7 基板搬送测试 Pa ge 5- 20 5.7 基板搬送测试 搬送导轨宽度、 支 撑销的调整一结束， 即进行基板搬送 测试， 在基板搬送 过程中请确认无卡住现象 。 通知 实际操作中要进行整个生产线的搬送测试。在本节对前工序的搬送测试结束后，前工 序的后传送带上有基板的情况进行了说明。 1. 将伺服开关置于 ON ( I ) 。 2. 按主菜单的 。 • 生产设定菜单的画面将 被显示。 3. 按操作面板的…
CM602-L
操作手册
5.6
生产材料的设置及确认
Page 5-19
5.6
生产材料的设置及确认
为避免生产出不良基板，请按照如下的步骤确认数据和设置在供料器工作台的生产材料是否有误。
∗
关于供料器的安装方法
(
“3.
生产材料的设置
”)

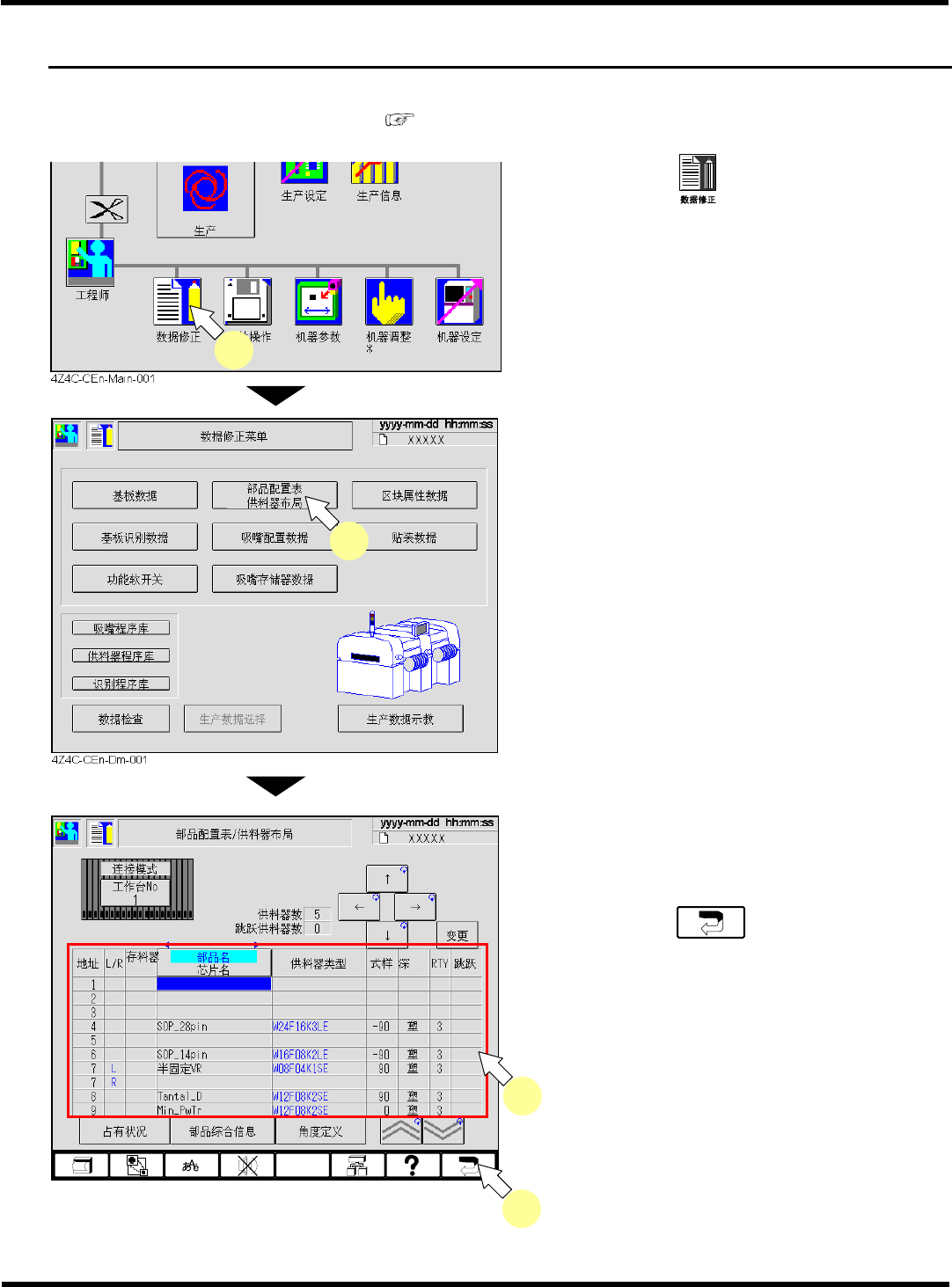

1.
按主菜单的
。
•
数据修正菜单的画面将被显示。
2.
按
[
部品配置表
/
供料器布局
]
。
•
<
部品配置表
/
供料器布局
>
画面将被显示。
3.
确认存储的数据与实际所设置的供料器是
否吻合。
4.
确认后，按
。
•
返回至数据修正菜单的画面。
EJM8A-C-OMC05-A01-00
1
2
4Z4C-CEn-DmFl-001
3
4
CM602-L
操作手册
5.7
基板搬送测试
Page 5-20
5.7
基板搬送测试
搬送导轨宽度、支撑销的调整一结束，即进行基板搬送测试，在基板搬送过程中请确认无卡住现象。
通知
实际操作中要进行整个生产线的搬送测试。在本节对前工序的搬送测试结束后，前工
序的后传送带上有基板的情况进行了说明。

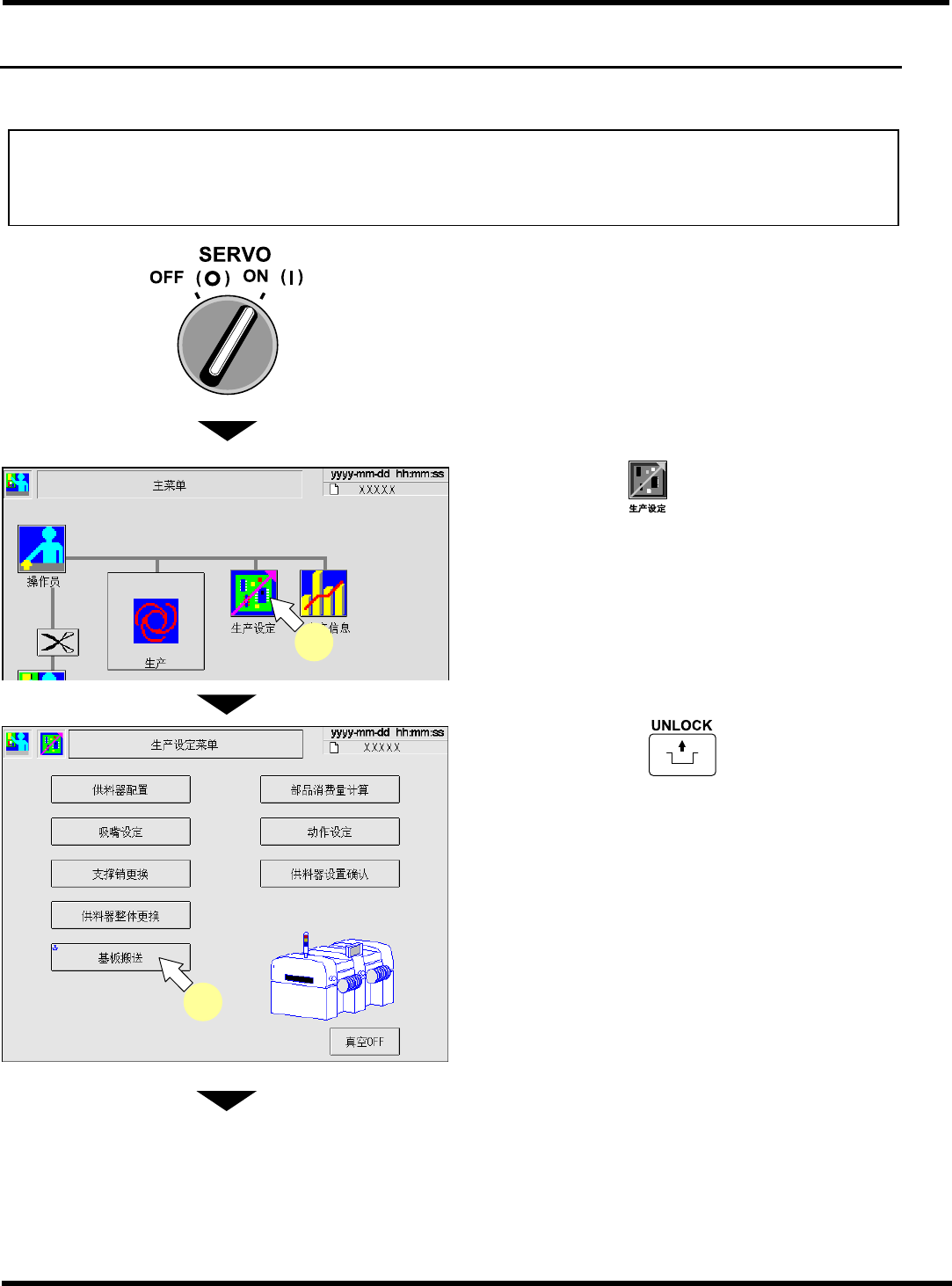

1.
将伺服开关置于
ON ( I )
。
2.
按主菜单的
。
•
生产设定菜单的画面将被显示。
3.
按操作面板的
+
[
基板搬送
]
。
•
<
基板搬送
>
画面将被显示。
下一页
4Z4C-CEn-Main-001
2
EJM4A-Pc-Menu-0001
3
EJM8A-C-OMC05-A01-00
CM602-L
操作手册
5.7
基板搬送测试
Page 5-21

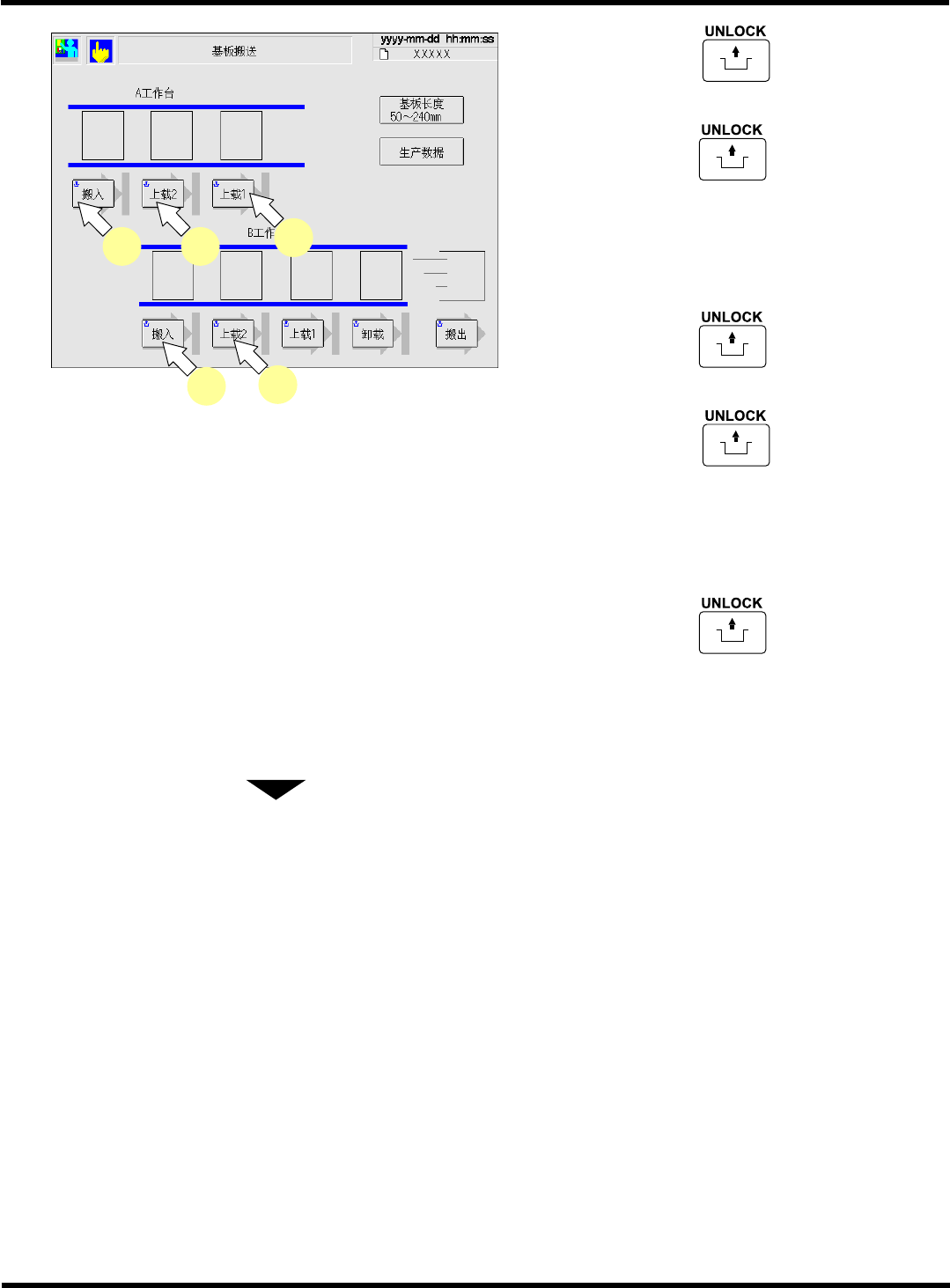

4.
按
A
工作台的
+
[
搬入
]
。
5.
按操作面板的
+
[
上载
2]
。
∗
基板长度为
241 mm ~ 330 mm
及
331 mm ~
510 mm
时，不能使用
[
上载
2]
的贴装位置。
(
显示的颜色将变为灰色，就不能选择。
)
6.
按操作面板的
+
[
上载
1]
。
7.
按
B
工作台的
+
[
搬入
]
。
∗
基板长度为
331 mm ~ 510 mm
时，不能使用
B
工作台的
[
搬入
]
的贴装位置。
(
显示的颜色将变为灰色，就不能选择。
)
8.
按操作面板的
+
[
上载
2]
。
∗
基板长度为
241 mm ~ 330 mm
及
331 mm ~
510 mm
时，不能使用
[
上载
2]
的贴装位置。
(
显示的颜色将变为灰色，就不能选择。
)
下一页
EJM8A-C-OMC05-A01-00
EJM4A-Ma-0001
4 5
6
7
8
