操作手册 - 第193页
CM602-L 操作手册 5.8 根据条件实装确认 实装状态 Pa ge 5- 23 5.8 根据条件实装确认实 装状态 生产开始前，根据条件 实装对实装状态的确认按如 下步骤进行。 1. 按主菜单的 。 2. 按 [ 条件实装 ] 。 3. 选择条件。 • 在此以选择 [ 序列 ] 的步骤为例进行说 明。 ∗ 关于 [ 部品 ] 、 [ 区块 ] 、 [ 吸头 ] 的条件说明， 请在 说 明步骤后参照 “ 其他条件 ” 。 下一页…
CM602-L
操作手册
5.7
基板搬送测试
Page 5-22

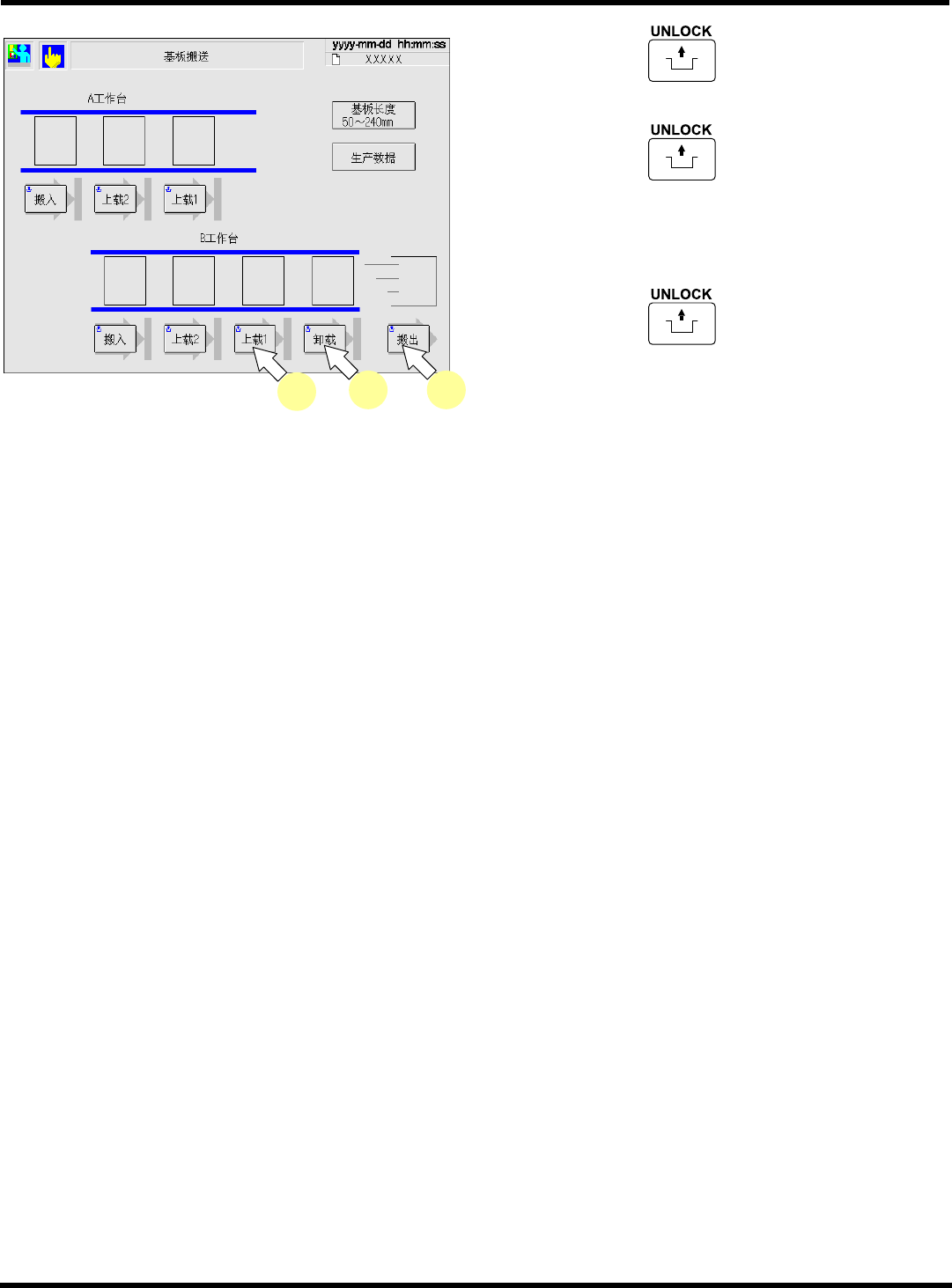

9.
按操作面板的
+
[
上载
1]
。
10.
按操作面板的
+
[
卸载
]
。
∗
[
卸载
]
是仅限于设置后工序延长传送带
(
选购
件
)
时有效。
11.
按操作面板的
+
[
搬出
]
。
按
[
搬出
]
时，在其前一个位置
(
若标准，为
B
工
作台的
[
上载
1]
，若设置后工序延长传送带
(
选购
件
)
时，为
[
卸载
])
上没有基板的话，传送带不会
动作。
•
在搬送过程中，按照
[
搬入
]
→
[
上载
2]
→
[
上载
1]
→
[
搬入
]
→
[
上载
2]
→
[
上载
1][
卸载
]
→
[
搬
出
]
的顺序，搬送结束位置的基板闪亮。搬送一
结束，搬送开始位置的基板会灭灯，在结束位
置上显示出来。
∗
关于
[
上载
]
所选择的传送带位置前的工序有基板时，将基
板搬送到所选择的传送带位置。
所选择的传送带位置前的工序无基板时，将要
搬入的基板搬送到所选择的传送带位置。
EJM8A-C-OMC05-A01-00
EJM4A-Ma-0001
9
10 11
CM602-L
操作手册
5.8
根据条件实装确认实装状态
Page 5-23
5.8
根据条件实装确认实装状态

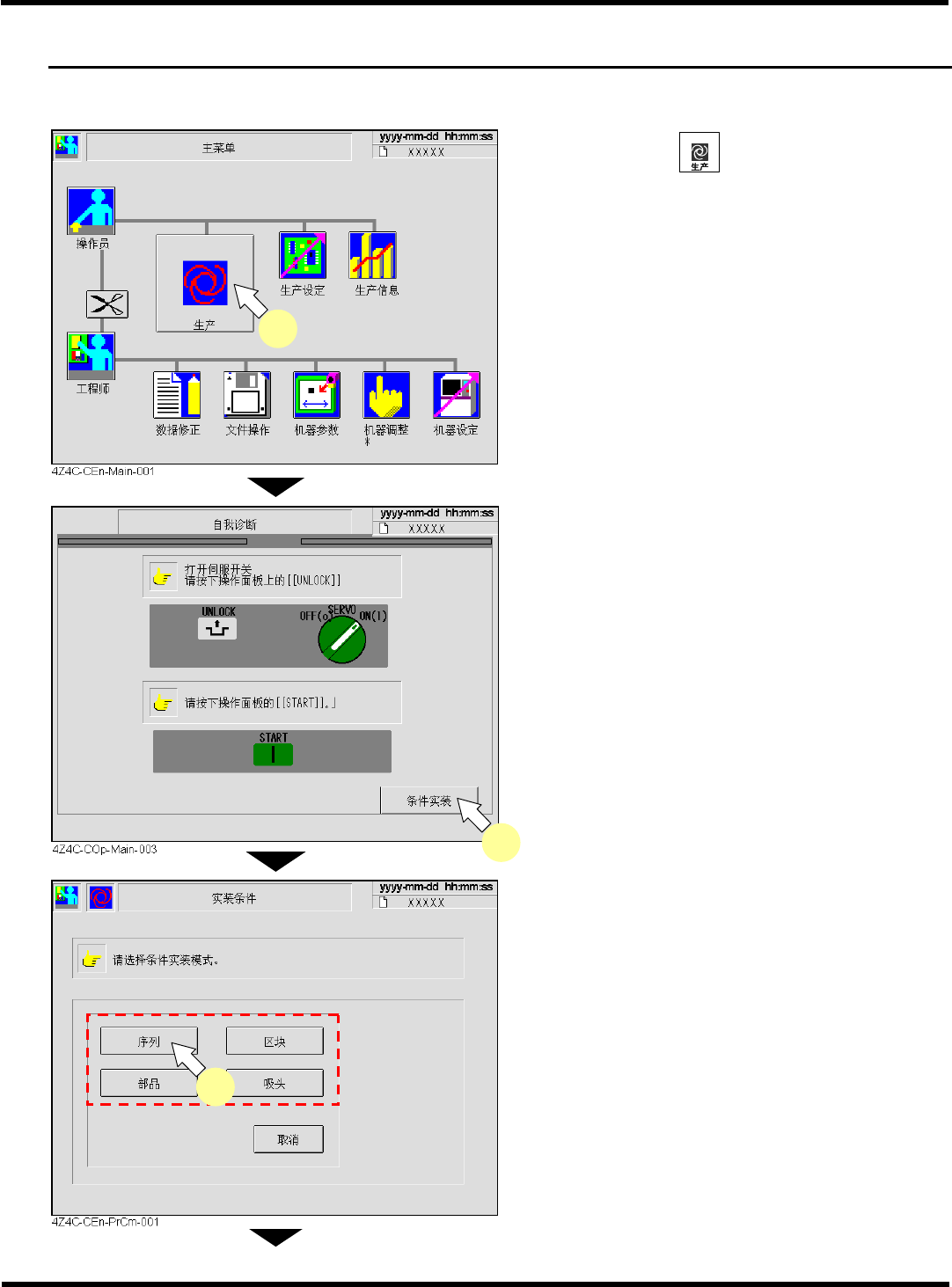

生产开始前，根据条件实装对实装状态的确认按如下步骤进行。
1.
按主菜单的
。
2.
按
[
条件实装
]
。
3.
选择条件。
•
在此以选择
[
序列
]
的步骤为例进行说明。
∗
关于
[
部品
]
、
[
区块
]
、
[
吸头
]
的条件说明，请在说
明步骤后参照
“
其他条件
”
。
下一页
EJM8A-C-OMC05-A01-00
1
2
3
CM602-L
操作手册
5.8
根据条件实装确认实装状态
Page 5-24

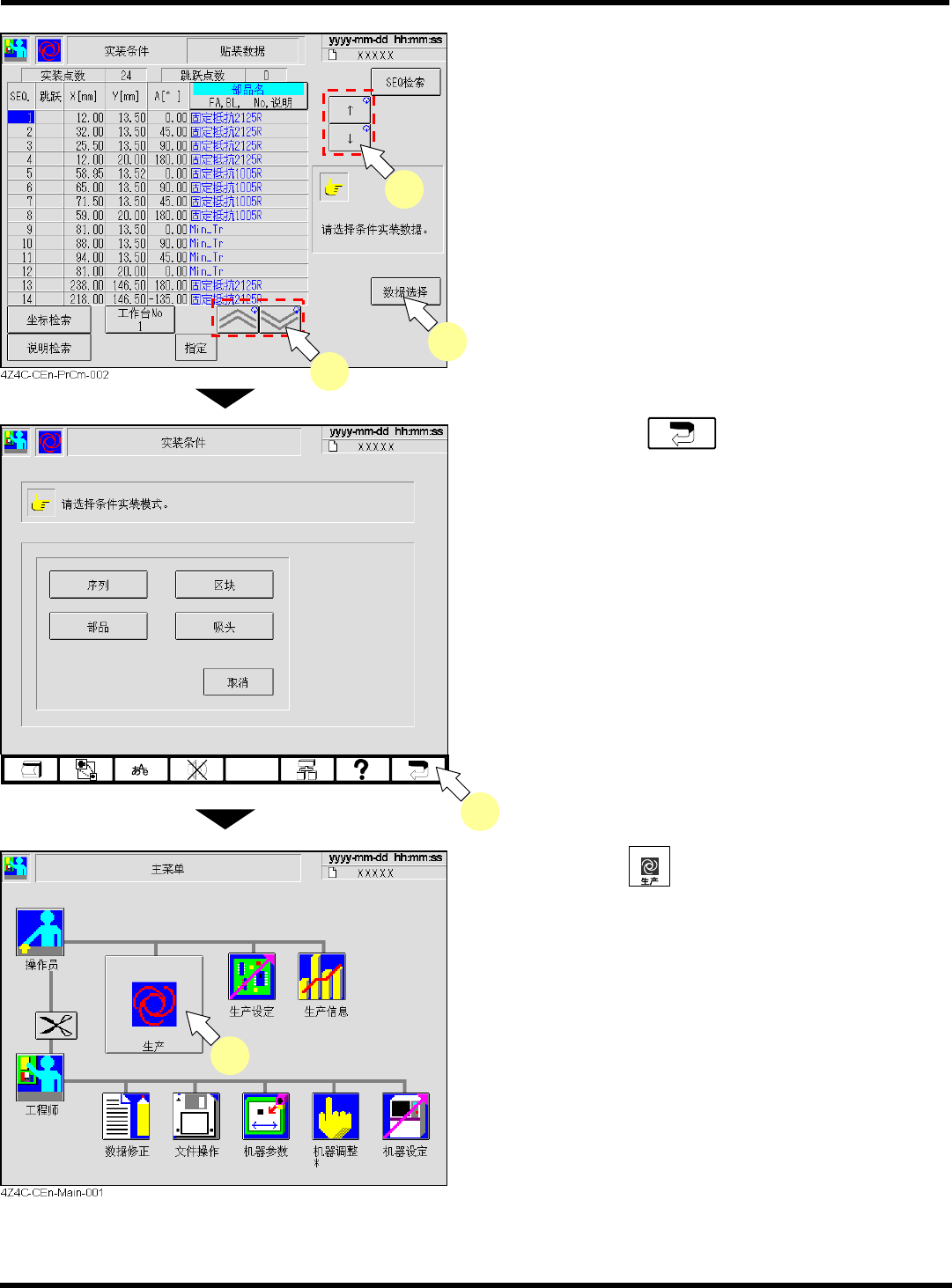

4.
从贴装数据中选择进行条件实装的数据。
(
可选多个
)
5.
按
[
数据选择
]
。
6.
按功能键中的
。
•
返回至
<
主菜单
>
画面。
7.
按主菜单的
。
•
按照被指定的条件
,
进行生产。
EJM8A-C-OMC05-A01-00
4Z4C-CEn-PrCm-001
6
7
5
4
4
