CM602-L
操作手册
1.2
操作面板
Page 1-3
1.2
操作面板

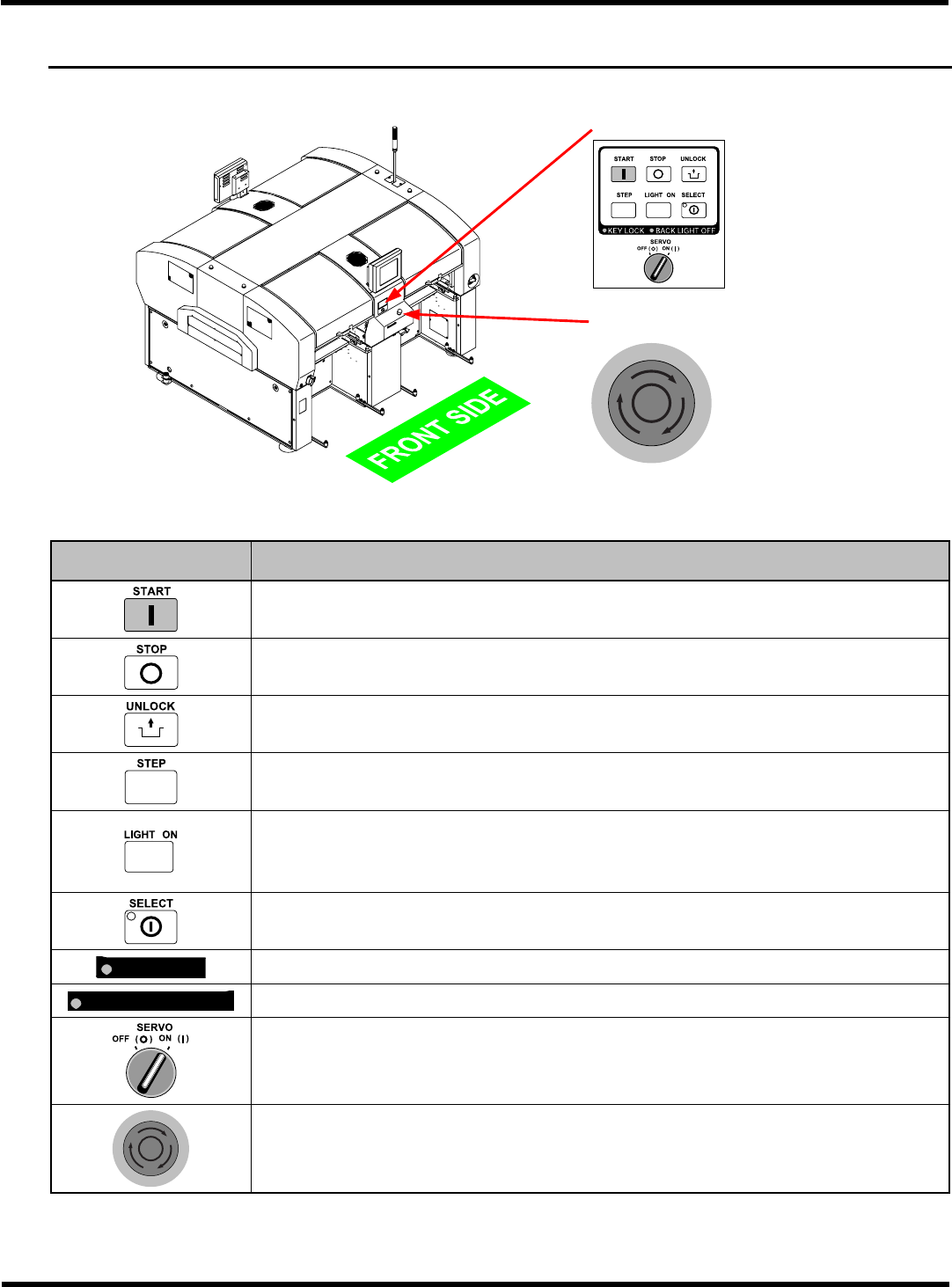

本节对本机操作面板以及其基本操作进行了说明。
∗
操作面板和紧急停止按钮位于前面和后面的
2
处。
开关
作用
在开始生产和从暂时停止的状态恢复到生产时使用。
生产暂时停止
(
暂时停止
)
时使用。
在按启动本机的开关
(
包含彩色接触面板
)
时，为防止发生危险，同时使用该开关。
未使用
亮起彩色接触面板的背光灯。
持续一定时间
∗
1
不操作彩色接触面板，背光灯就自动熄灭。
∗
1:
熄灭时间可变更。初期值设定为
10
分钟。
进行操作面板，以及彩色接触面板的操作时，用于前后面的切换。
(
一按该键，指示灯将会
亮起，并变为可进行操作的状态。
)
KEY LOCK
因伺服开关置于
OFF (O)
等原因，当操作面板的操作处于无效时，灯会亮。
BACK LIGHT OFF
彩色接触面板的背光灯熄灭时，灯会亮。
SERVO (
伺服开关
)
电机的电源开关。将手伸入本机可动部位内进行作业时请务必使开关置于
OFF (O)
。生 产
开始时，将前后操作面板的伺服开关之前后两面均设为
ON ( I )
。
(
前面、后面
: 2
处
)
紧急停止按钮
本机紧急停止时使用的开关。一按该按钮本机就会停止。要解除时，请将紧急停止按钮往
箭头所示的方向旋转。
(
前面、后面
: 2
处
)
EJM8A-C-OMC01-A01-00
EJM4A-AA01
操作面板
紧急停止按钮
CM602-L
操作手册
1.3
彩色接触面板
Page 1-4
1.3
彩色接触面板
本机的操作在彩色接触面板和操作面板上进行。本节对彩色接触面板的基本操作进行了说明。
1.3.1
彩色接触面板的构成
彩色接触面板的构成如下。
No.
名称
说明
上功能键
仅使用
F1
。
(F2 ~ F8:
未使用
)
(
“1.3.2
功能键
”)
阶层、模式、菜单名的显示区域
用图标和项目名显示当前画面的状态。
图标显示与主菜单相同的项目。
(
“1.4
主菜单
”)
例
)
画面如上时
表示在操作员模式
生产中
、暂时停止。
年月日时间、数据名的显示区域
显示当前的公历年月日、时间、数据名。
状态显示、开关、信息的区域
显示本机的状态、信息及进行操作的开关等。
下功能键
分配常用功能。
(
“1.3.2
功能键
”)
EJM8A-C-OMC01-A01-00
1
F 1 F 2 F 3 F 4 F 5 F 6 F 7 F 8
EJM4A-Pr-0004
5
3
4
2
CM602-L
操作手册
1.3
彩色接触面板
Page 1-5
1.3.2
功能键
画面上下功能键具有各种功能。按下各键就会发挥如下说明的功能。
上功能键
功能
叠加
切换显示工作台
F 1
切换显示叠加的工作台。
每按一下键就进行
A
工作台与
B
工作台的切换。
下功能键
功能
画面打印
进行画面的打印。
由连接在
PT
上的打印机打印。
叠加
在彩色接触面板上以叠加来显示识别画面。每按一下该键就会按照全屏
→
缩小
1/2
·左
上
→
缩小
1/2
·右上
→
缩小
1/2
·右下
→
缩小
1/2
·左下
→
消去的顺序进行切换。
语言切换
将彩色接触面板上显示的文字依日文
→
中文
→
英文的顺序反复切换。
∗
中文需追加选购件。
报警器停止
停止报警器的鸣叫。
树状跳跃
无论处于任何画面，按下该键就会显示菜单树画面，然后即可跳跃至所选画面。
(
下一页
“
树状跳跃
”)
帮助
显示当前画面的说明。
(
下一页
“
帮助
”)
返回键
返回前一画面。
